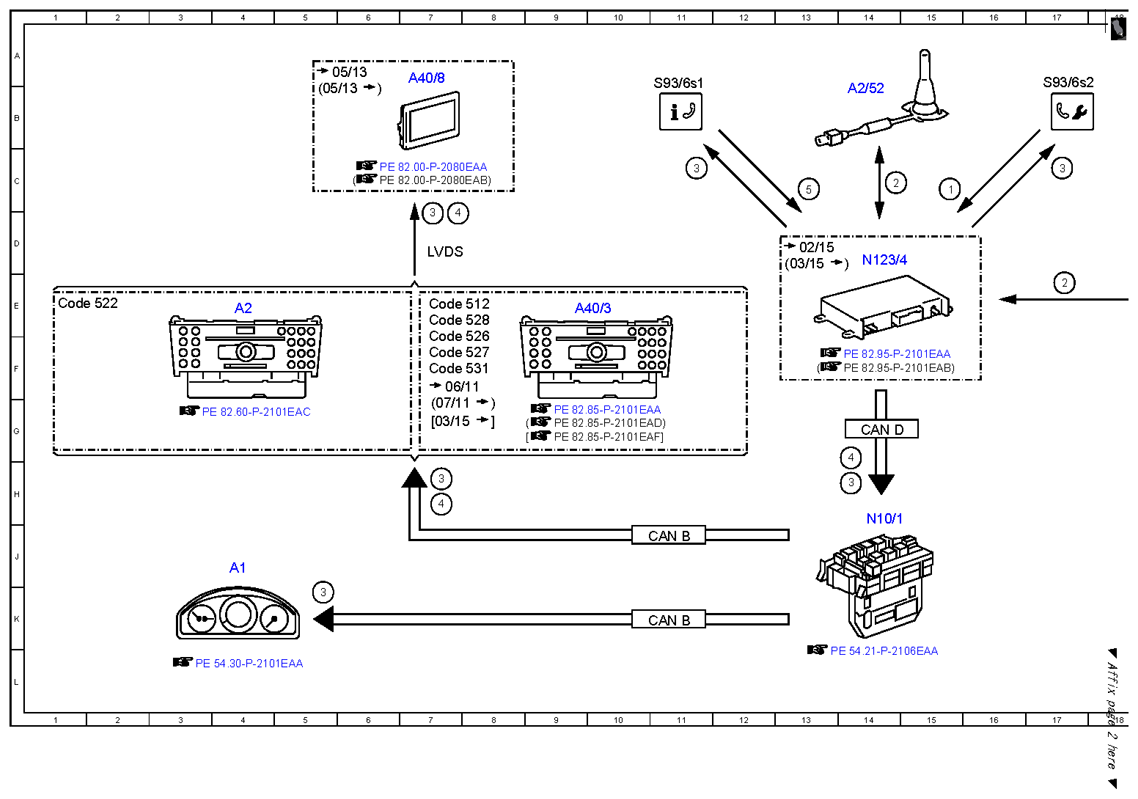

| 1 |
Breakdown assistance, signal |
15C |
| 2 |
Telephone, signal |
14C |
| 2 |
Telephone, signal |
17E |
| 3 |
Status indication, signal |
5K |
| 3 |
Status indication, signal |
7H |
| 3 |
Status indication, signal |
7D |
| 3 |
Status indication, signal |
14H |
| 3 |
Status indication, signal |
17C |
| 3 |
Status indication, signal |
11C |
| 4 |
Audio/COMAND display, message |
7H |
| 4 |
Audio/COMAND display, message |
7D |
| 4 |
Audio/COMAND display, message |
14G |
| 5 |
MB-Info, signal |
13C |
| A1 |
Instrument cluster |
4J |
| A2 |
Radio |
4E |
| A2/52 |
Emergency call system antenna |
14B |

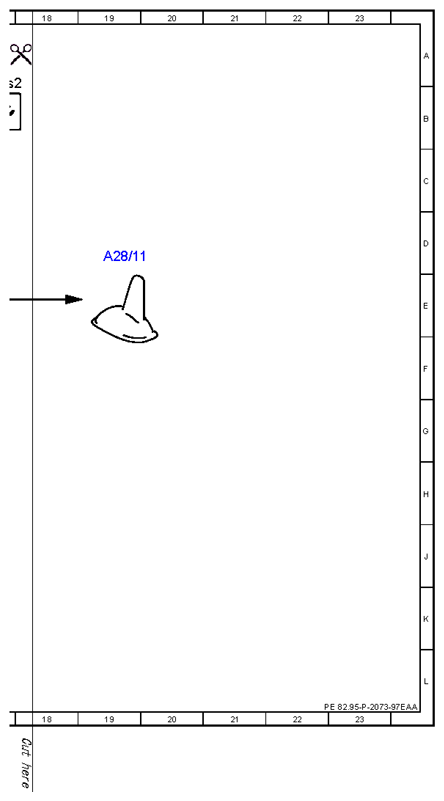

| A28/11 |
Multifunction antenna |
19D |
| A40/3 |
COMAND control unit |
9E |
| A40/8 |
Audio/COMAND display |
7A |
| CAN B |
Interior CAN |
11K |
| CAN B |
Interior CAN |
11J |
| CAN D |
Diagnostic CAN |
14G |
| Code 512 |
COMAND APS with DVD changer |
7E |
| Code 522 |
Audio 20 radio |
1E |
| Code 526 |
COMAND with single DVD drive (without navigation) |
7F |
| Code 527 |
COMAND APS (with navigation) |
7F |
| Code 528 |
COMAND with DVD changer |
7E |
| Code 531 |
COMAND APS |
7F |
| LVDS |
Low voltage differential signal |
7D |
| N10/1 |
Front SAM control unit with fuse and relay module |
14H |
| N123/4 |
Emergency call system control unit |
14D |
| S93/6s1 |
MB-Info button |
11B |
| S93/6s2 |
Breakdown assistance button |
17B |
