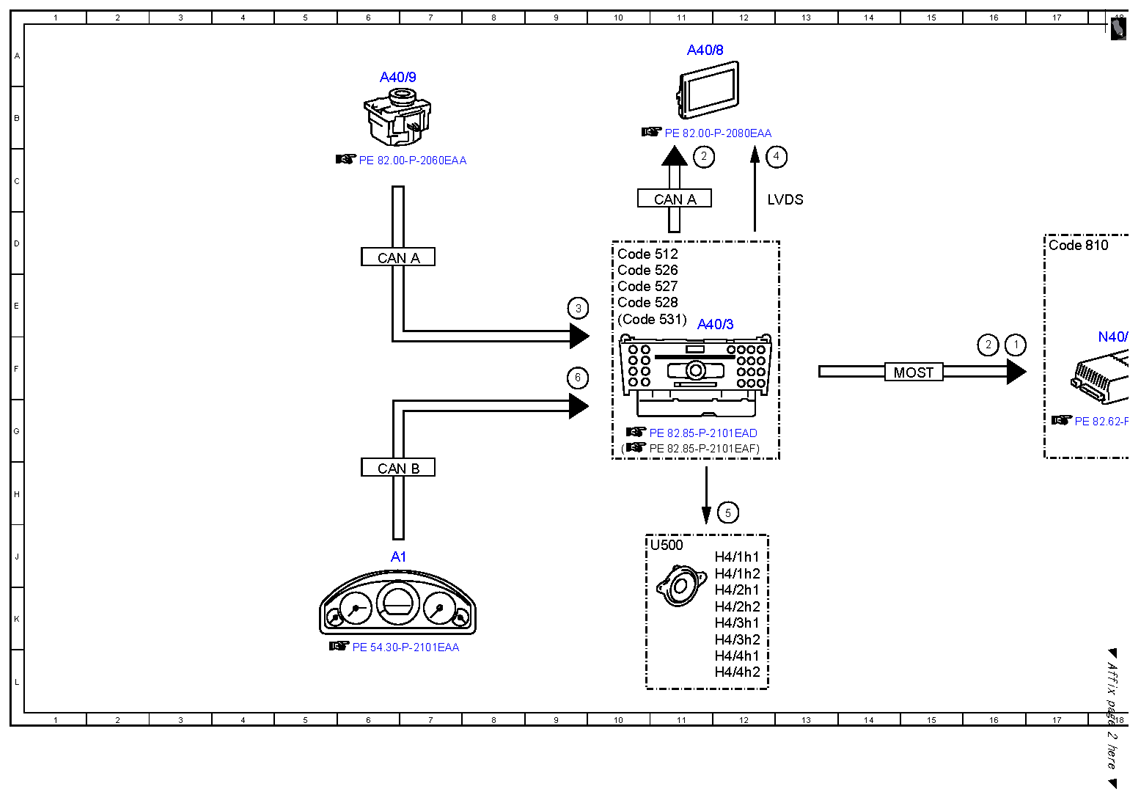

| 1 |
Audio, signal |
16F |
| 2 |
Switch-on request, signal |
11C |
| 2 |
Switch-on request, signal |
16F |
| 3 |
Audio/COMAND controller, request |
9E |
| 4 |
Video, signal |
12C |
| 5 |
Speaker, actuation |
12H |
| 5 |
Speaker, actuation |
20F |
| 6 |
Vehicle speed, signal |
9F |
| A1 |
Instrument cluster |
6J |
| A40/3 |
COMAND control unit |
11E |
| A40/8 |
Audio/COMAND display |
11A |
| A40/9 |
Audio/COMAND control panel |
6A |
| CAN A |
Telematics CAN |
6D |
| CAN A |
Telematics CAN |
11C |
| CAN B |
Interior CAN |
6H |
| Code 512 |
COMAND APS with DVD changer |
10D |
| Code 526 |
COMAND with single DVD drive (without navigation) |
10E |
| Code 527 |
COMAND APS (with navigation) |
10E |
| Code 528 |
COMAND with DVD changer |
10E |
| Code 531 |
COMAND APS |
10E |
| Code 810 |
Sound system |
17D |
| H4/1h1 |
Left door tweeter |
12J |
| H4/1h1 |
Left door tweeter |
21D |
| H4/1h2 |
Left door bass speaker |
12J |
| H4/1h2 |
Left door bass speaker |
21E |
| H4/27 |
Center instrument panel speaker |
21F |
| H4/29 |
Rear shelf bass speaker |
21G |
| H4/2h1 |
Right door tweeter |
12K |
| H4/2h1 |
Right door tweeter |
21E |
| H4/2h2 |
Right door bass speaker |
12K |
| H4/2h2 |
Right door bass speaker |
21E |
| H4/3h1 |
Left rear tweeter |
12K |
| H4/3h1 |
Left rear tweeter |
21E |
| H4/3h2 |
Left rear bass speaker |
12K |
| H4/3h2 |
Left rear bass speaker |
21F |
| H4/4h1 |
Right rear tweeter |
12L |
| H4/4h1 |
Right rear tweeter |
21F |
| H4/4h2 |
Right rear bass speaker |
12L |
| H4/4h2 |
Right rear bass speaker |
21F |
| H4/54 |
Left rear surround speaker |
21G |
| H4/57 |
Right rear surround speaker |
21G |
| LVDS |
Low voltage differential signal |
13C |
| MOST |
Media Oriented System Transport |
15F |

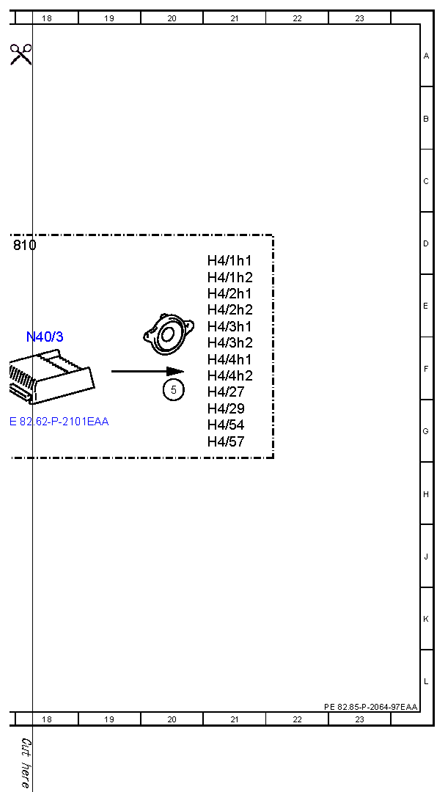

| N40/3 |
Sound system amplifier control unit |
18F |
| U500 |
Not valid for sound system |
11J |
