Electrical function diagram for status display of emergency call system, function - PE82.95-P-2061-97EAA

Code: Designation: Position:
1 Circuit 15R, status 18J
1 Circuit 15R, status 20F
2 Status indication, signal 4K
2 Status indication, signal 10G
2 Status indication, signal 19H
2 Status indication, signal 10C
2 Status indication, signal 17C
2 Status indication, signal 17F
2 Status indication, signal 17D
3 Check signal, signal 20G
3 Check signal, signal 20C
3 Check signal, signal 22K
3 Check signal, signal 22H
3 Check signal, signal 23E
3 Check signal, signal 23D
3 Check signal, signal 23C
3 Check signal, signal 27C
3 Check signal, signal 17C
3 Check signal, signal 17F
3 Check signal, signal 17D
4 Audio/COMAND display, message 10G
4 Audio/COMAND display, message 19H
4 Audio/COMAND display, message 10C
5 Instrument cluster, message 4K
5 Instrument cluster, message 19G
A1 Instrument cluster 2K
A2 Radio 6E
A2/5 Global positioning system antenna splitter 27E
A2/52 Emergency call system antenna 19B
A28/11 Multifunction antenna 26B
A40/3 COMAND control unit 12D
A40/8 Audio/COMAND display 9A
CAN B Interior CAN 7L
CAN B Interior CAN 11J
CAN B Interior CAN 7K
CAN D Diagnostic CAN 20G
CAN E1 Chassis CAN 1 22K
CAN E1 Chassis CAN 1 22J
Code 357 SD map navigation 25D
Code 512 COMAND APS with DVD changer 9D
Code 512 COMAND APS with DVD changer 25D
Code 522 Audio 20 radio 4D
Code 526 COMAND with single DVD drive (without navigation) 9E
Code 527 COMAND APS (with navigation) 9E
Code 527 COMAND APS (with navigation) 25D
Code 528 COMAND with DVD changer 9E
Code 531 COMAND APS 9E
Code 531 COMAND APS 25E
LVDS Low voltage differential signal 10D
N10/1 Front SAM control unit with fuse and relay module 20H
N123/4 Emergency call system control unit 20D
N2/10 Supplemental restraint system control unit 23F
N30/4 Electronic Stability Program control unit 27H
N30/7 Premium Electronic Stability Program control unit 27J
N73 Electronic ignition switch control unit 2G
S93/3 Emergency call system button 15F
S93/6s1 MB-Info button 16C
S93/6s2 Breakdown assistance button 15D

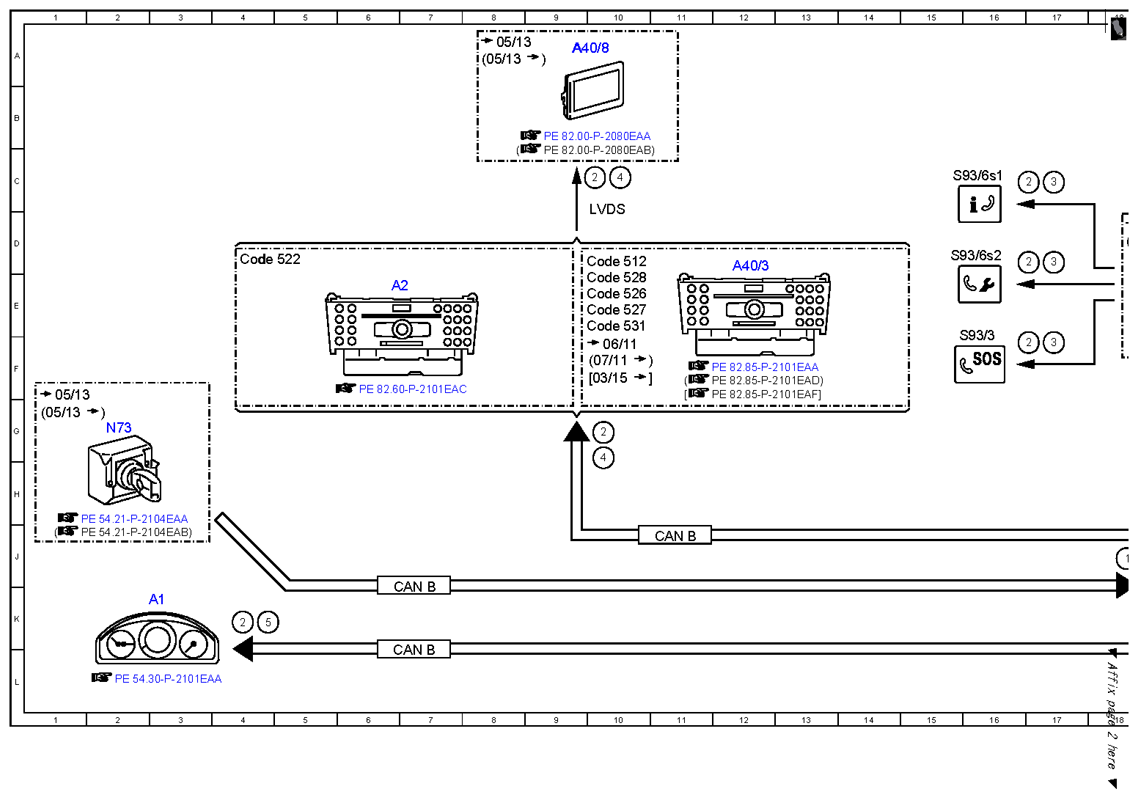

Fig 1: Emergency Call System Status Display Electrical Function Diagram (1 Of 2)
G10082842Courtesy of MERCEDES-BENZ USA

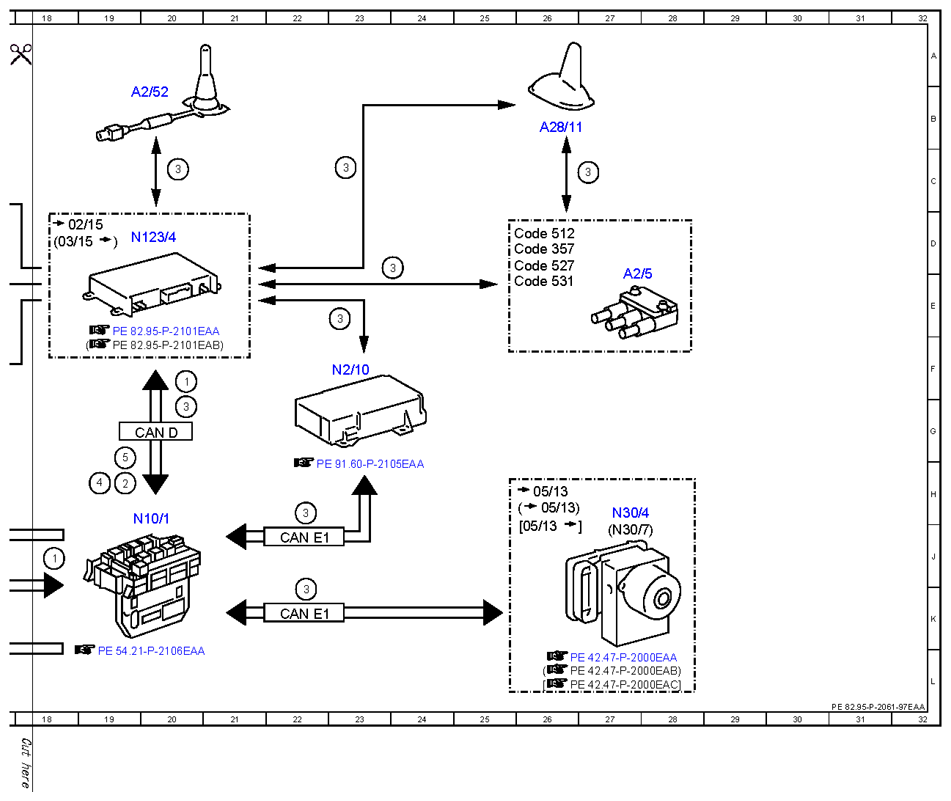

Fig 2: Emergency Call System Status Display Electrical Function Diagram (2 Of 2)
G10082843Courtesy of MERCEDES-BENZ USA
