| 1 |
Switch-on request, signal |
15C |
| 1 |
Switch-on request, signal |
20E |
| 10 |
Instrument cluster, message |
15H |
| 11 |
Audio, signal |
20E |
| 12 |
Speaker, actuation |
16H |
| 12 |
Speaker, actuation |
22D |
| 13 |
AM antenna, signal |
8B |
| 13 |
AM antenna, signal |
11B |
| 2 |
Audio/COMAND controller, request |
16E |
| 3 |
Audio/COMAND display, signal |
16C |
| 4 |
GPS, signal |
16F |
| 5 |
FM antenna, signal |
13F |
| 5 |
FM antenna, signal |
14G |
| 6 |
AM/FM antenna, signal |
14D |
| 6 |
AM/FM antenna, signal |
13D |
| 7 |
Wheel speed, signal |
3C |
| 7 |
Wheel speed, signal |
6E |
| 7 |
Wheel speed, signal |
13E |
| 8 |
Wheel rotation direction, signal |
13E |
| 8 |
Wheel rotation direction, signal |
3C |
| 8 |
Wheel rotation direction, signal |
6E |
| 9 |
Steering angle sensor, signal |
7H |
| 9 |
Steering angle sensor, signal |
8G |
| 9 |
Steering angle sensor, signal |
12E |
| A1 |
Instrument cluster |
14J |
| A104/1 |
AM amplifier |
6B |
| A104/2 |
AM amplifier with selection switch |
9B |
| A2/18 |
FM, AM and CL [ZV] antenna amplifier |
11D |
| A2/19 |
Rear window antenna FM antenna amplifier |
11G |
| A2/54 |
TV 3, FM2 and DAB band III antenna amplifier |
11K |

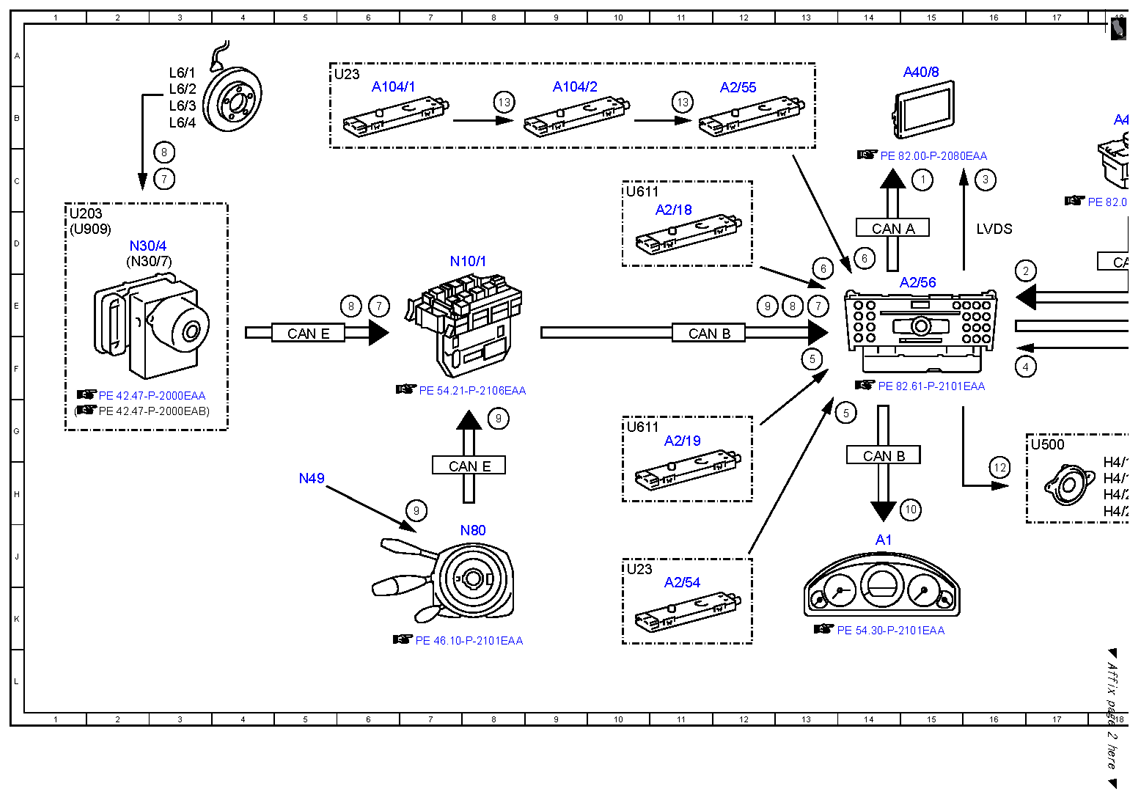

| A2/55 |
FM, AM and CL [ZV] antenna amplifier |
12B |
| A2/56 |
Radio with auto pilot system |
14E |
| A28/11 |
Multifunction antenna |
19H |

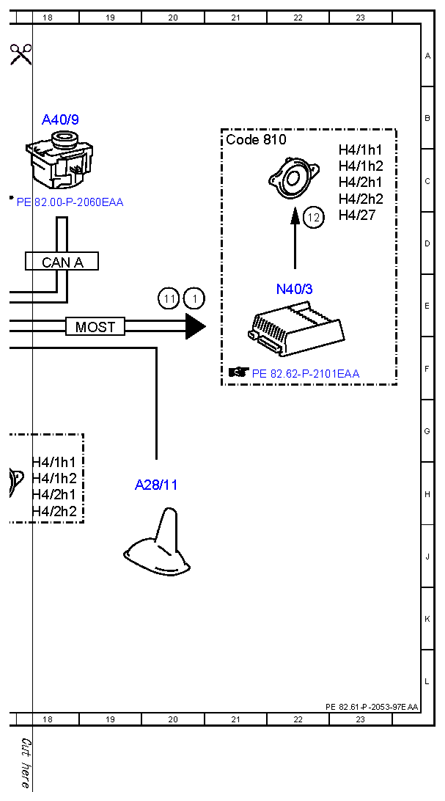

| A40/8 |
Audio/COMAND display |
15A |
| A40/9 |
Audio/COMAND control panel |
18B |
| CAN A |
Telematics CAN |
14D |
| CAN A |
Telematics CAN |
18D |
| CAN B |
Interior CAN |
14G |
| CAN B |
Interior CAN |
11F |
| CAN E |
Chassis CAN |
7H |
| CAN E |
Chassis CAN |
5F |
| Code 810 |
Sound system |
21B |
| H4/1h1 |
Left door tweeter |
18H |
| H4/1h1 |
Left door tweeter |
23C |
| H4/1h2 |
Left door bass speaker |
18H |
| H4/1h2 |
Left door bass speaker |
23C |
| H4/27 |
Center instrument panel speaker |
23D |
| H4/2h1 |
Right door tweeter |
18H |
| H4/2h1 |
Right door tweeter |
23C |
| H4/2h2 |
Right door bass speaker |
18H |
| H4/2h2 |
Right door bass speaker |
23C |
| L6/1 |
Left front axle rpm sensor |
3A |
| L6/2 |
Right front axle rpm sensor |
3B |
| L6/3 |
Left rear axle rpm sensor |
3B |
| L6/4 |
Right rear axle rpm sensor |
3B |
| LVDS |
Low voltage differential signal |
16D |
| MOST |
Media Oriented System Transport |
19E |
| N10/1 |
Front SAM control unit with fuse and relay module |
7D |
| N30/4 |
Electronic Stability Program control unit |
2D |
| N30/7 |
Premium Electronic Stability Program control unit |
2D |
| N40/3 |
Sound system amplifier control unit |
22E |
| N49 |
Steering angle sensor |
5H |
| N80 |
Steering column module control unit |
7J |
| U203 |
Valid without DISTRONIC PLUS |
1D |
| U23 |
Valid for convertibles |
10J |
| U23 |
Valid for convertibles |
5A |
| U500 |
Not valid for sound system |
17G |
| U611 |
Valid for Coupe |
10G |
| U611 |
Valid for Coupe |
10C |
| U909 |
Valid for DISTRONIC PLUS |
1D |
