| 1 |
Multifunction steering wheel button group, signal |
3J |
| 1 |
Multifunction steering wheel button group, signal |
8K |
| 1 |
Multifunction steering wheel button group, signal |
10J |
| 1 |
Multifunction steering wheel button group, signal |
21K |
| 1 |
Multifunction steering wheel button group, signal |
20H |
| 1 |
Multifunction steering wheel button group, signal |
3F |
| 2 |
Switch-on request, signal |
12C |
| 2 |
Switch-on request, signal |
18F |
| 3 |
Wake-up, signal |
12H |
| 4 |
Video, signal |
11H |
| 5 |
Audio/COMAND controller, request |
9D |
| 6 |
Audio/COMAND display, signal |
13C |
| 7 |
Audio, signal |
14H |
| 7 |
Audio, signal |
21J |
| 7 |
Audio, signal |
18F |
| 8 |
Speaker, actuation |
15D |
| 8 |
Speaker, actuation |
21E |

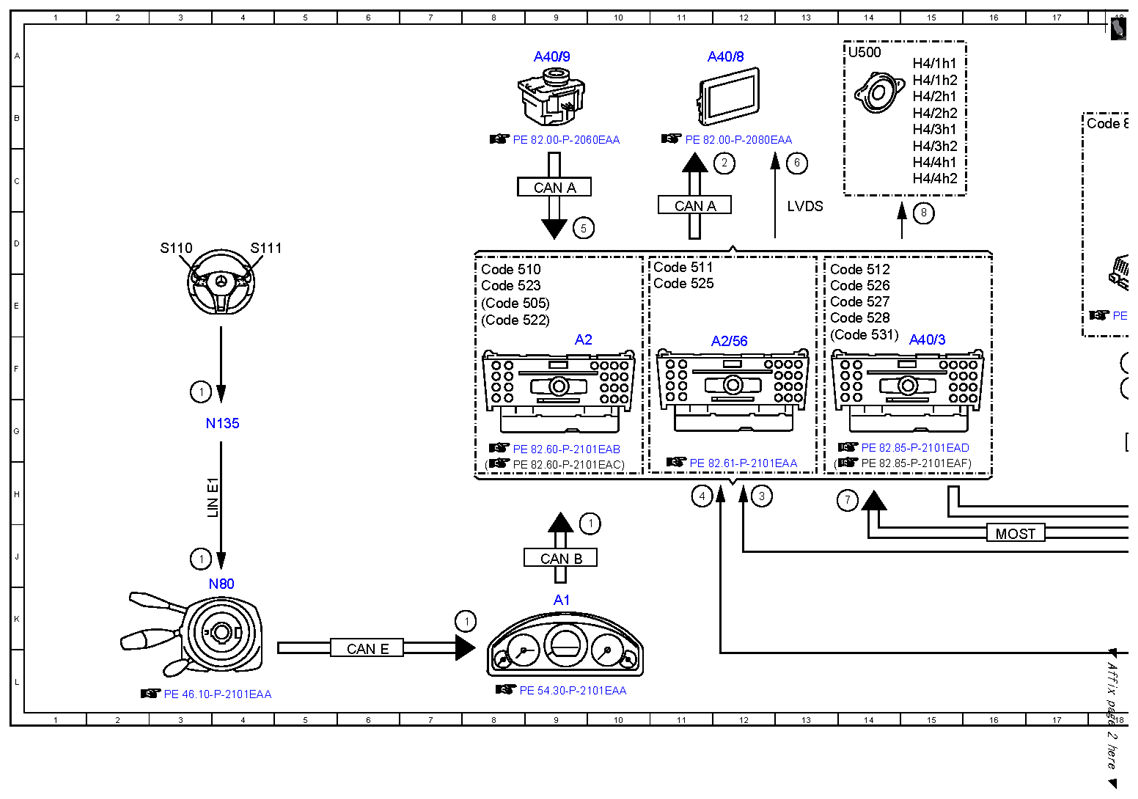

| A1 |
Instrument cluster |
9K |
| A2 |
Radio |
9F |
| A2/56 |
Radio with auto pilot system |
11F |
| A40/3 |
COMAND control unit |
15F |
| A40/8 |
Audio/COMAND display |
11A |
| A40/9 |
Audio/COMAND control panel |
9A |
| CAN A |
Telematics CAN |
9C |
| CAN A |
Telematics CAN |
11C |
| CAN B |
Interior CAN |
9J |
| CAN E |
Chassis CAN |
6L |
| Code 505 |
Radio 20 NTG5, non-navigation-capable |
8E |
| Code 510 |
Audio 20 with CD changer |
8D |
| Code 511 |
Audio 50 APS incl. DVD changer |
11D |
| Code 512 |
COMAND APS with DVD changer |
13D |
| Code 522 |
Audio 20 radio |
8E |
| Code 523 |
Audio 20 radio |
8E |
| Code 525 |
Audio 50 APS radio (CD) |
11E |
| Code 526 |
COMAND with single DVD drive (without navigation) |
13E |
| Code 527 |
COMAND APS (with navigation) |
13E |
| Code 528 |
COMAND with DVD changer |
13E |
| Code 531 |
COMAND APS |
13F |
| Code 810 |
Sound system |
17B |
| H4/1h1 |
Left door tweeter |
15A |
| H4/1h1 |
Left door tweeter |
21B |
| H4/1h2 |
Left door bass speaker |
15A |
| H4/1h2 |
Left door bass speaker |
21C |
| H4/27 |
Center instrument panel speaker |
21E |
| H4/29 |
Rear shelf bass speaker |
21E |
| H4/2h1 |
Right door tweeter |
15B |
| H4/2h1 |
Right door tweeter |
21C |
| H4/2h2 |
Right door bass speaker |
15B |
| H4/2h2 |
Right door bass speaker |
21C |
| H4/3h1 |
Left rear tweeter |
15B |
| H4/3h1 |
Left rear tweeter |
21C |
| H4/3h2 |
Left rear bass speaker |
15C |
| H4/3h2 |
Left rear bass speaker |
21D |
| H4/4h1 |
Right rear tweeter |
15C |
| H4/4h1 |
Right rear tweeter |
21D |
| H4/4h2 |
Right rear bass speaker |
15C |
| H4/4h2 |
Right rear bass speaker |
21D |
| H4/54 |
Left rear surround speaker |
21E |
| H4/57 |
Right rear surround speaker |
21E |
| LIN E1 |
Steering LIN |
3H |
| LVDS |
Low voltage differential signal |
13C |
| MOST |
Media Oriented System Transport |
16J |
| MOST |
Media Oriented System Transport |
19G |

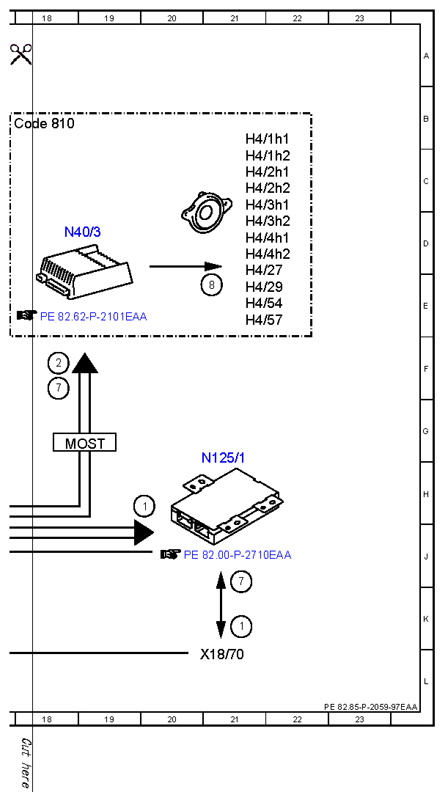

| N125/1 |
Media interface control unit |
21H |
| N135 |
Steering wheel electronics |
3G |
| N40/3 |
Sound system amplifier control unit |
18D |
| N80 |
Steering column module control unit |
3K |
| S110 |
Left multifunction steering wheel button group |
3D |
| S111 |
Right multifunction steering wheel button group |
4D |
| U500 |
Not valid for sound system |
14A |
| X18/70 |
Media interface electrical connector |
21L |
