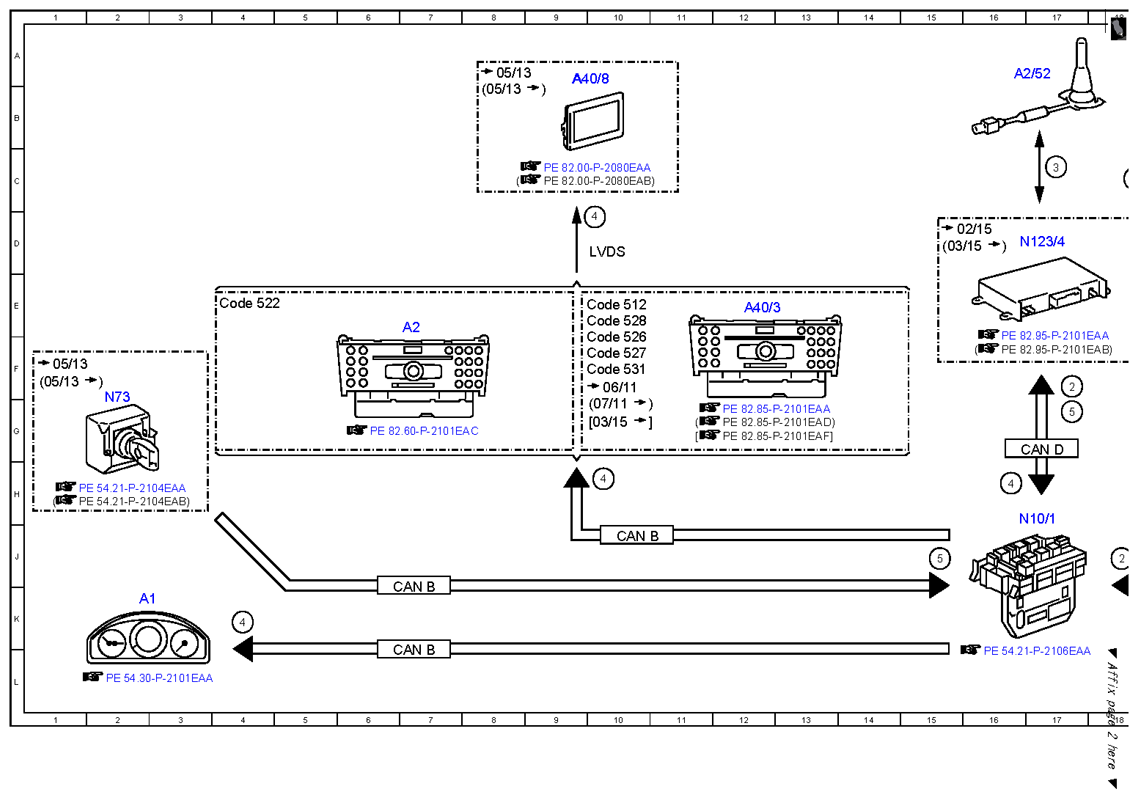

| 1 |
Manual emergency call, signal |
18C |
| 2 |
Crash, signal |
17F |
| 2 |
Crash, signal |
18J |
| 2 |
Crash, signal |
19E |
| 3 |
Telephone, signal |
17C |
| 3 |
Telephone, signal |
20D |
| 4 |
Status indication, signal |
4K |
| 4 |
Status indication, signal |
10H |
| 4 |
Status indication, signal |
10D |
| 4 |
Status indication, signal |
16H |
| 4 |
Status indication, signal |
20C |
| 5 |
Circuit 15R, status |
15J |
| 5 |
Circuit 15R, status |
17G |
| A1 |
Instrument cluster |
2K |
| A2 |
Radio |
7E |
| A2/52 |
Emergency call system antenna |
16A |
| A28/11 |
Multifunction antenna |
22E |
| A40/3 |
COMAND control unit |
12E |
| A40/8 |
Audio/COMAND display |
9A |
| CAN B |
Interior CAN |
7L |
| CAN B |
Interior CAN |
7K |
| CAN B |
Interior CAN |
10J |
| CAN D |
Diagnostic CAN |
17G |
| CAN E1 |
Chassis CAN 1 |
19K |
| Code 512 |
COMAND APS with DVD changer |
9E |
| Code 522 |
Audio 20 radio |
4E |
| Code 526 |
COMAND with single DVD drive (without navigation) |
9F |
| Code 527 |
COMAND APS (with navigation) |
9F |
| Code 528 |
COMAND with DVD changer |
9E |
| Code 531 |
COMAND APS |
9F |
| LVDS |
Low voltage differential signal |
10D |
| N10/1 |
Front SAM control unit with fuse and relay module |
17H |

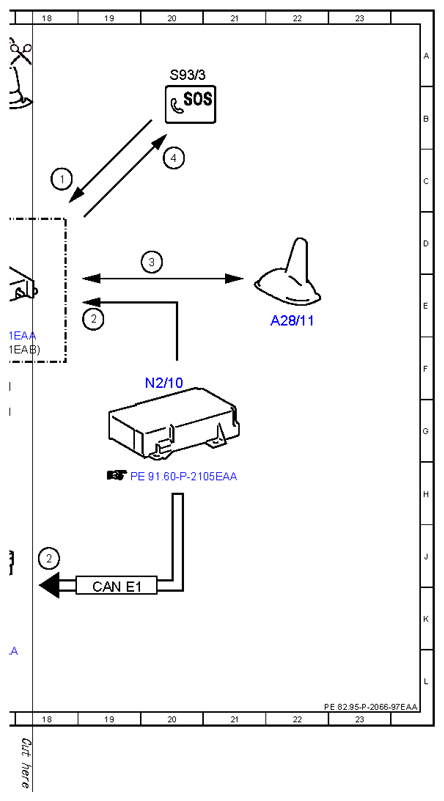

| N123/4 |
Emergency call system control unit |
17D |
| N2/10 |
Supplemental restraint system control unit |
20F |
| N73 |
Electronic ignition switch control unit |
2G |
| S93/3 |
Emergency call system button |
20A |
