| 1 |
Video and TV, signal |
13G |
| 2 |
Video, signal |
12C |
| 3 |
Audio, signal |
13G |
| 3 |
Audio, signal |
14D |
| 4 |
Audio/COMAND controller, request |
11H |
| 5 |
Switch-on request, signal |
10C |
| 5 |
Switch-on request, signal |
14D |
| 6 |

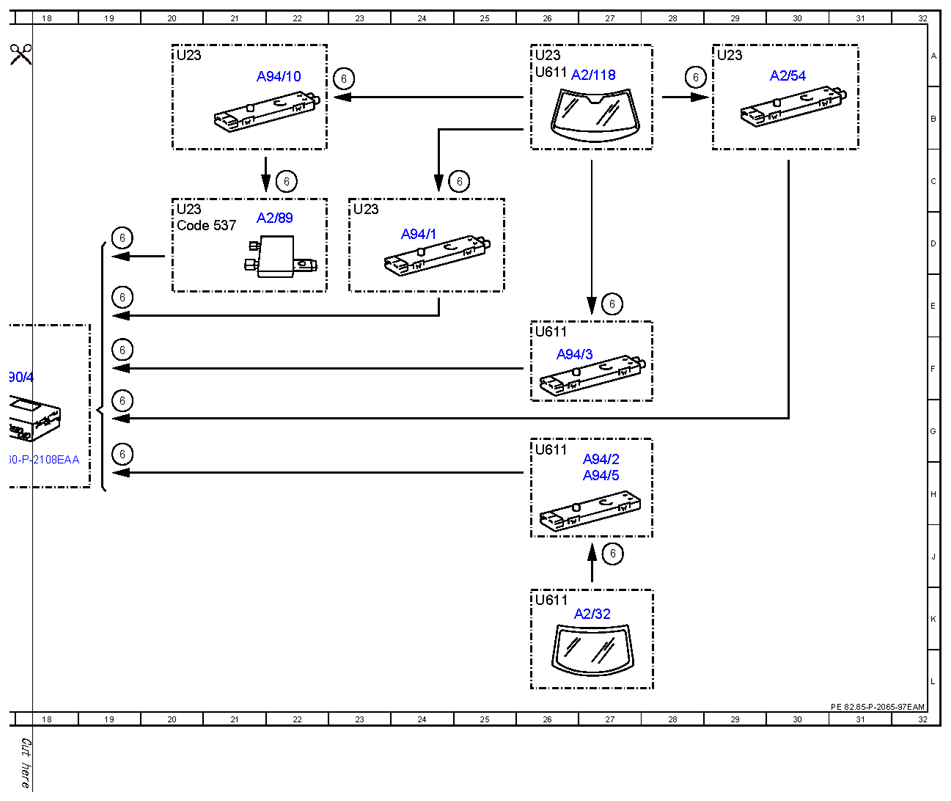

TV antennas, signal |
27E |
| 6 |
TV antennas, signal |
27J |
| 6 |
TV antennas, signal |
19G |
| 6 |
TV antennas, signal |
19F |
| 6 |
TV antennas, signal |
23A |
| 6 |
TV antennas, signal |
22C |
| 6 |
TV antennas, signal |
19D |
| 6 |
TV antennas, signal |
25C |
| 6 |
TV antennas, signal |
28A |
| 6 |
TV antennas, signal |
19G |
| 7 |

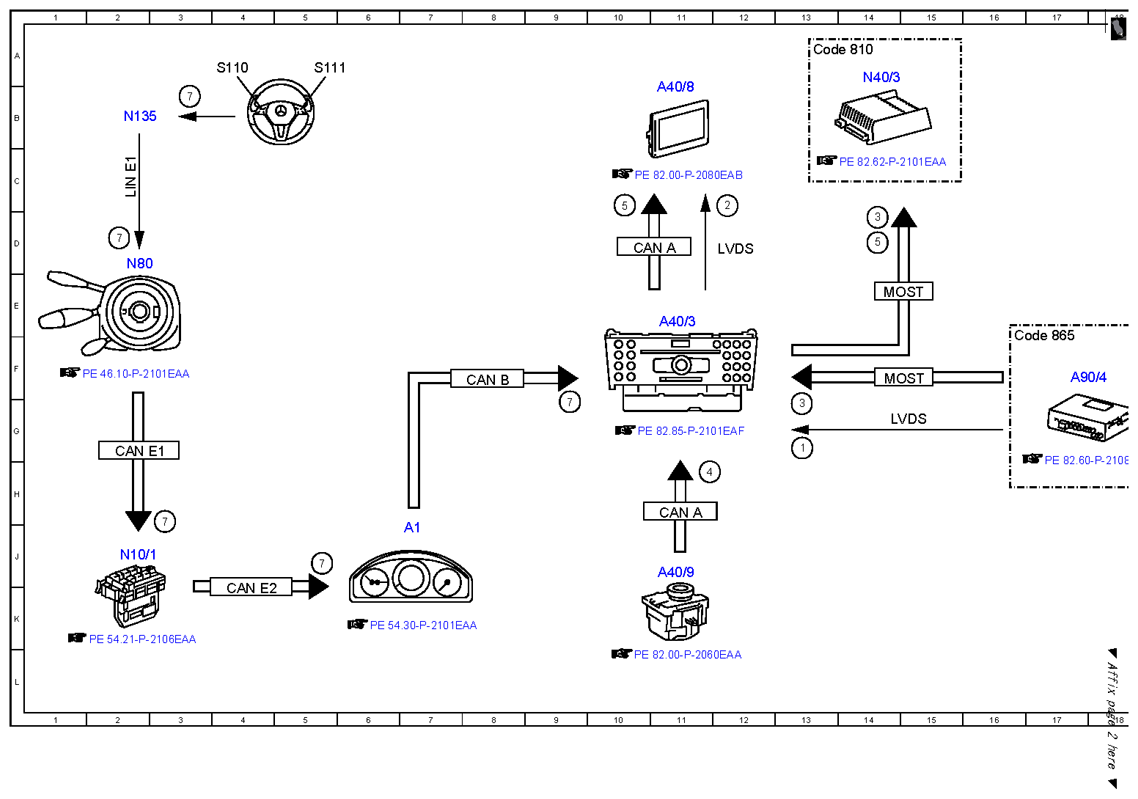

Multifunction steering wheel button group, signal |
3J |
| 7 |
Multifunction steering wheel button group, signal |
5J |
| 7 |
Multifunction steering wheel button group, signal |
9G |
| 7 |
Multifunction steering wheel button group, signal |
2D |
| 7 |
Multifunction steering wheel button group, signal |
3B |
| A1 |
Instrument cluster |
7J |
| A2/118 |
Windshield antenna |
27A |
| A2/32 |
Rear window antenna |
27K |
| A2/54 |
TV 3, FM2 and DAB band III antenna amplifier |
30A |
| A2/89 |
TV antenna splitter |
21D |
| A40/3 |
COMAND control unit |
11E |
| A40/8 |
Audio/COMAND display |
11B |
| A40/9 |
Audio/COMAND control panel |
11J |
| A90/4 |
Tuner unit |
17F |
| A94/1 |
TV 1 antenna amplifier |
24D |
| A94/10 |
TV 2, DAB band III and KEYLESS-GO antenna amplifier |
21A |
| A94/2 |
TV 2 and KEYLESS GO antenna amplifier |
27H |
| A94/3 |
TV 3 antenna amplifier |
26F |
| A94/5 |
TV 1 and DAB band III antenna |
27H |
| CAN A |
Telematics CAN |
11H |
| CAN A |
Telematics CAN |
10D |
| CAN B |
Interior CAN |
8F |
| CAN E1 |
Chassis CAN 1 |
2G |
| CAN E2 |
Chassis CAN 2 |
4K |
| Code 537 |
Digital radio |
20D |
| Code 810 |
Sound system |
13A |
| Code 865 |
TV tuner (digital) |
16F |
| LIN E1 |
Steering LIN |
2C |
| LVDS |
Low voltage differential signal |
12D |
| LVDS |
Low voltage differential signal |
15G |
| MOST |
Media Oriented System Transport |
14F |
| MOST |
Media Oriented System Transport |
14E |
| N10/1 |
Front SAM control unit with fuse and relay module |
2J |
| N135 |
Steering wheel electronics |
2B |
| N40/3 |
Sound system amplifier control unit |
14A |
| N80 |
Steering column module control unit |
2D |
| S110 |
Left multifunction steering wheel button group |
4A |
| S111 |
Right multifunction steering wheel button group |
5A |
| U23 |
Valid for convertibles |
20D |
| U23 |
Valid for convertibles |
26A |
| U23 |
Valid for convertibles |
20A |
| U23 |
Valid for convertibles |
23D |
| U23 |
Valid for convertibles |
29A |
| U611 |
Valid for Coupe |
26K |
| U611 |
Valid for Coupe |
26E |
| U611 |
Valid for Coupe |
26G |
| U611 |
Valid for Coupe |
26A |
