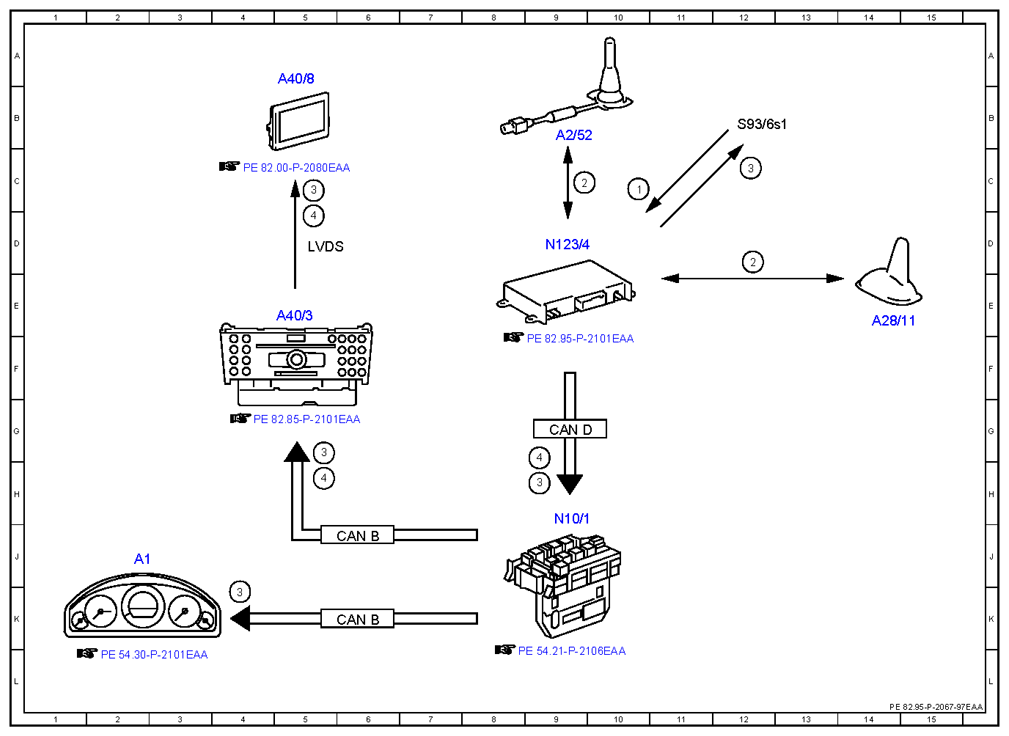

| 1 |
MB-Info, signal |
10C |
| 2 |
Telephone, signal |
9C |
| 2 |
Telephone, signal |
12D |
| 3 |
Status indication, signal |
4K |
| 3 |
Status indication, signal |
5G |
| 3 |
Status indication, signal |
5C |
| 3 |
Status indication, signal |
9H |
| 3 |
Status indication, signal |
12C |
| 4 |
Audio/COMAND display, message |
5H |
| 4 |
Audio/COMAND display, message |
5D |
| 4 |
Audio/COMAND display, message |
9G |
| A1 |
Instrument cluster |
2J |
| A2/52 |
Emergency call system antenna |
9B |
| A28/11 |
Multifunction antenna |
14E |
| A40/3 |
COMAND control unit |
5E |
| A40/8 |
Audio/COMAND display |
5A |
| CAN B |
Interior CAN |
6K |
| CAN B |
Interior CAN |
6J |
| CAN D |
Diagnostic CAN |
9G |
| LVDS |
Low voltage differential signal |
5D |
| N10/1 |
Front SAM control unit with fuse and relay module |
9H |
| N123/4 |
Emergency call system control unit |
9D |
| S93/6s1 |
MB-Info button |
12B |
