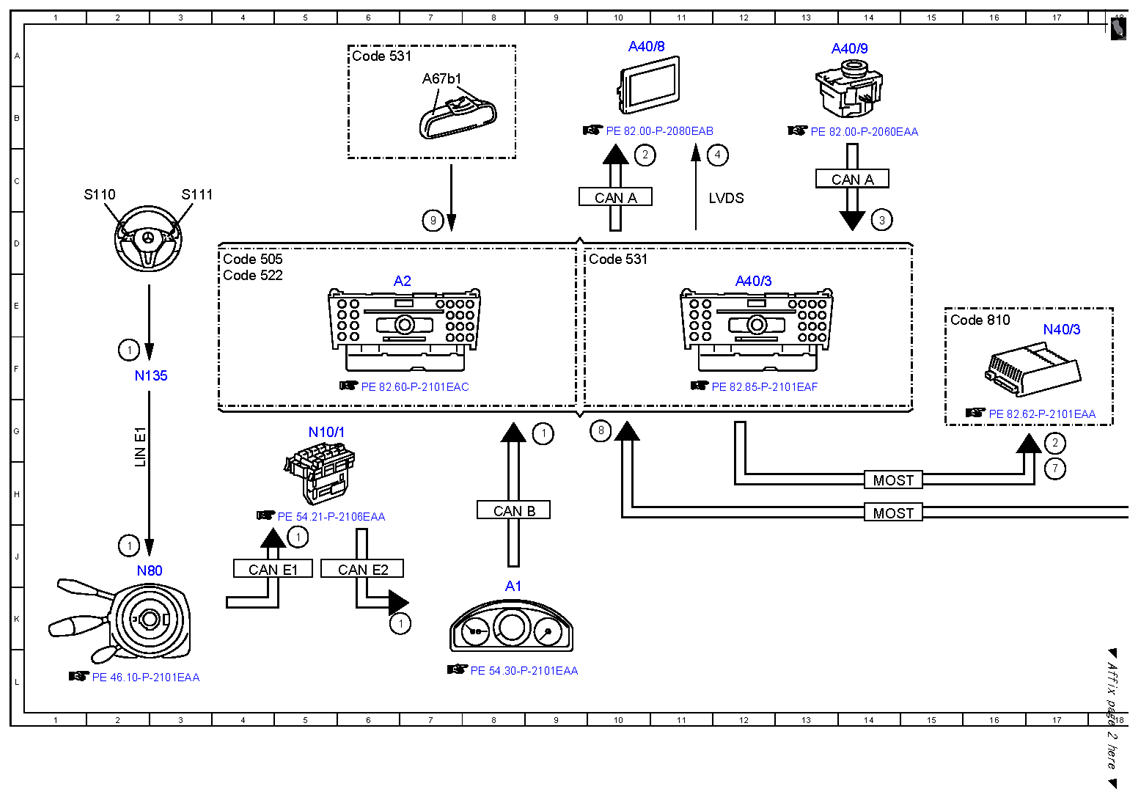

| 1 |
Multifunction steering wheel button group, signal |
2J |
| 1 |
Multifunction steering wheel button group, signal |
6K |
| 1 |
Multifunction steering wheel button group, signal |
5J |
| 1 |
Multifunction steering wheel button group, signal |
9G |
| 1 |
Multifunction steering wheel button group, signal |
2F |
| 2 |
Switch-on request, signal |
10C |
| 2 |
Switch-on request, signal |
19H |
| 2 |
Switch-on request, signal |
17G |
| 3 |
Audio/COMAND controller, request |
14D |
| 4 |
Audio/COMAND display, signal |
12C |

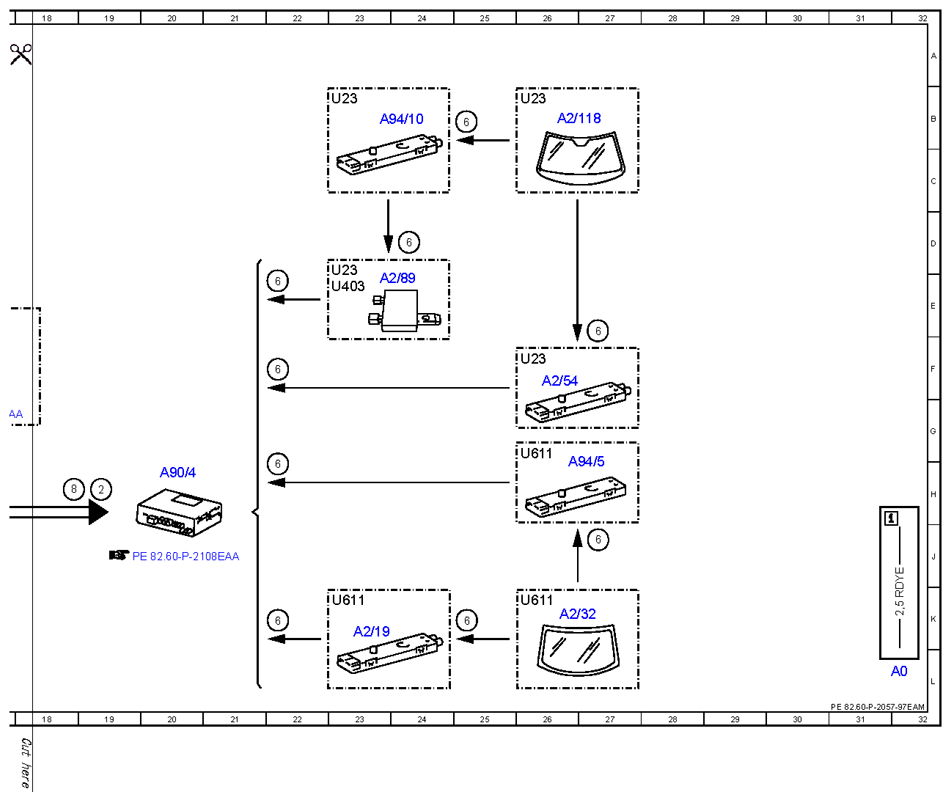

| 6 |
DAB band III, signal |
25K |
| 6 |
DAB band III, signal |
27E |
| 6 |
DAB band III, signal |
27J |
| 6 |
DAB band III, signal |
22K |
| 6 |
DAB band III, signal |
22H |
| 6 |
DAB band III, signal |
22F |
| 6 |
DAB band III, signal |
25B |
| 6 |
DAB band III, signal |
24D |
| 6 |
DAB band III, signal |
22E |
| 7 |
Audio, signal |
17H |
| 8 |
DAB, communication |
10G |
| 8 |
DAB, communication |
18H |
| 9 |
Voice input, signal |
7D |
| A0 |
Color code key |
32L |
| A1 |
Instrument cluster |
8K |
| A2 |
Radio |
6E |
| A2/118 |
Windshield antenna |
26B |
| A2/19 |
Rear window antenna FM antenna amplifier |
23K |
| A2/32 |
Rear window antenna |
26K |
| A2/54 |
TV 3, FM2 and DAB band III antenna amplifier |
26F |
| A2/89 |
TV antenna splitter |
23E |
| A40/3 |
COMAND control unit |
12E |
| A40/8 |
Audio/COMAND display |
10A |
| A40/9 |
Audio/COMAND control panel |
13A |
| A67b1 |
Hands-free system microphone |
7A |
| A90/4 |
Tuner unit |
20H |
| A94/10 |
TV 2, DAB band III and KEYLESS-GO antenna amplifier |
23B |
| A94/5 |
TV 1 and DAB band III antenna |
26H |
| CAN A |
Telematics CAN |
10C |
| CAN A |
Telematics CAN |
14C |
| CAN B |
Interior CAN |
8H |
| CAN E1 |
Chassis CAN 1 |
4J |
| CAN E2 |
Chassis CAN 2 |
6J |
| Code 505 |
Radio 20 NTG5, non-navigation-capable |
4D |
| Code 522 |
Audio 20 radio |
4E |
| Code 531 |
COMAND APS |
10D |
| Code 531 |
COMAND APS |
6A |
| Code 810 |
Sound system |
15E |
| LIN E1 |
Steering LIN |
2G |
| LVDS |
Low voltage differential signal |
12C |
| MOST |
Media Oriented System Transport |
14H |
| MOST |
Media Oriented System Transport |
14H |
| N10/1 |
Front SAM control unit with fuse and relay module |
5G |
| N135 |
Steering wheel electronics |
2F |
| N40/3 |
Sound system amplifier control unit |
17E |
| N80 |
Steering column module control unit |
2J |
| S110 |
Left multifunction steering wheel button group |
2C |
| S111 |
Right multifunction steering wheel button group |
3C |
| U23 |
Valid for convertibles |
23E |
| U23 |
Valid for convertibles |
26F |
| U23 |
Valid for convertibles |
26B |
| U23 |
Valid for convertibles |
23B |
| U403 |
Valid for TV tuner (analog/digital) |
23E |
| U611 |
Valid for Coupe |
26K |
| U611 |
Valid for Coupe |
26G |
| U611 |
Valid for Coupe |
23K |
