| 1 |
Multifunction steering wheel button group, signal |
3J |
| 1 |
Multifunction steering wheel button group, signal |
6K |
| 1 |
Multifunction steering wheel button group, signal |
8H |
| 1 |
Multifunction steering wheel button group, signal |
3F |
| 10 |
Speaker, actuation |
11H |
| 10 |
Speaker, actuation |
19D |
| 2 |
Switch-on request, signal |
10C |
| 2 |
Switch-on request, signal |
17E |
| 2 |
Switch-on request, signal |
18H |
| 3 |
Audio/COMAND controller, request |
14D |
| 4 |
Audio/COMAND display, signal |
12C |
| 5 |
DAB L-band, signal |
21H |
| 6 |
DAB band III, signal |
20J |
| 6 |
DAB band III, signal |
20G |
| 7 |
Audio, signal |
17E |
| 7 |
Audio, signal |
12H |
| 8 |
DAB, communication |
12H |
| 8 |
DAB, communication |
18H |
| 9 |
Voice input, signal |
7D |

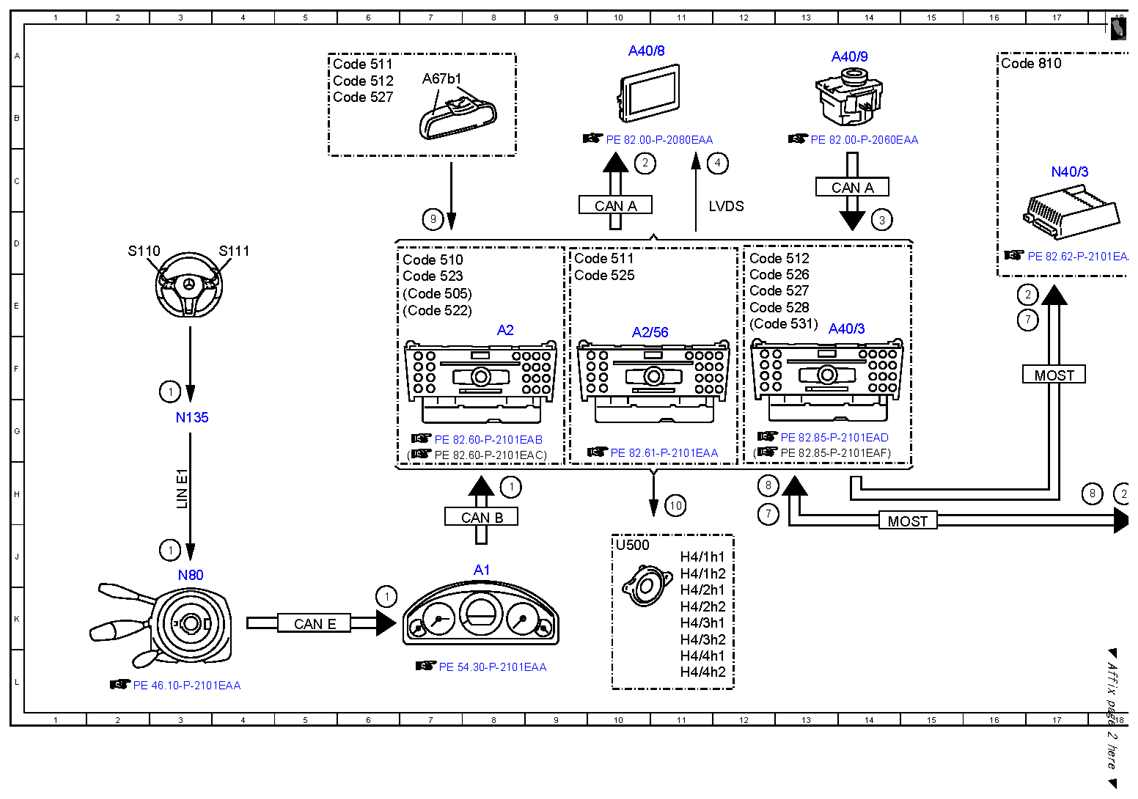

| A1 |
Instrument cluster |
8J |
| A2 |
Radio |
8E |
| A2/19 |
Rear window antenna FM antenna amplifier |
19K |
| A2/54 |
TV 3, FM2 and DAB band III antenna amplifier |
19F |
| A2/56 |
Radio with auto pilot system |
10F |
| A28/11 |
Multifunction antenna |
23J |
| A40/3 |
COMAND control unit |
13E |
| A40/8 |
Audio/COMAND display |
10A |
| A40/9 |
Audio/COMAND control panel |
13A |
| A67b1 |
Hands-free system microphone |
7A |
| CAN A |
Telematics CAN |
14C |
| CAN A |
Telematics CAN |
10C |
| CAN B |
Interior CAN |
8H |
| CAN E |
Chassis CAN |
5K |
| Code 505 |
Radio 20 NTG5, non-navigation-capable |
7E |
| Code 510 |
Audio 20 with CD changer |
7D |
| Code 511 |
Audio 50 APS incl. DVD changer |
5A |
| Code 511 |
Audio 50 APS incl. DVD changer |
9D |
| Code 512 |
COMAND APS with DVD changer |
5A |
| Code 512 |
COMAND APS with DVD changer |
12D |
| Code 522 |
Audio 20 radio |
7E |
| Code 523 |
Audio 20 radio |
7E |
| Code 525 |
Audio 50 APS radio (CD) |
9E |
| Code 526 |
COMAND with single DVD drive (without navigation) |
12E |
| Code 527 |
COMAND APS (with navigation) |
5B |
| Code 527 |
COMAND APS (with navigation) |
12E |
| Code 528 |
COMAND with DVD changer |
12E |
| Code 531 |
COMAND APS |
12E |
| Code 810 |
Sound system |
16A |
| H4/1h1 |
Left door tweeter |
11J |
| H4/1h1 |
Left door tweeter |
20A |
| H4/1h2 |
Left door bass speaker |
11J |
| H4/1h2 |
Left door bass speaker |
20B |
| H4/27 |
Center instrument panel speaker |
20D |
| H4/29 |
Rear shelf bass speaker |
20D |
| H4/2h1 |
Right door tweeter |
11K |
| H4/2h1 |
Right door tweeter |
20B |
| H4/2h2 |
Right door bass speaker |
11K |
| H4/2h2 |
Right door bass speaker |
20B |
| H4/3h1 |
Left rear tweeter |
11K |
| H4/3h1 |
Left rear tweeter |
20C |
| H4/3h2 |
Left rear bass speaker |
11K |
| H4/3h2 |
Left rear bass speaker |
20C |
| H4/4h1 |
Right rear tweeter |
11L |
| H4/4h1 |
Right rear tweeter |
20C |
| H4/4h2 |
Right rear bass speaker |
11L |
| H4/4h2 |
Right rear bass speaker |
20C |
| H4/54 |
Left rear surround speaker |
20D |
| H4/57 |
Right rear surround speaker |
20D |
| LIN E1 |
Steering LIN |
3H |
| LVDS |
Low voltage differential signal |
12C |
| MOST |
Media Oriented System Transport |
15J |
| MOST |
Media Oriented System Transport |
17F |

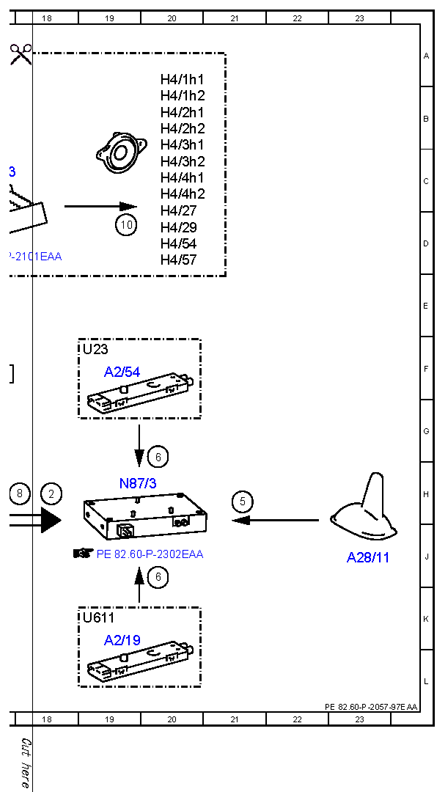

| N135 |
Steering wheel electronics |
3G |
| N40/3 |
Sound system amplifier control unit |
17C |
| N80 |
Steering column module control unit |
3J |
| N87/3 |
Digital Audio Broadcasting control unit |
19H |
| S110 |
Left multifunction steering wheel button group |
2D |
| S111 |
Right multifunction steering wheel button group |
4D |
| U23 |
Valid for convertibles |
19F |
| U500 |
Not valid for sound system |
10J |
| U611 |
Valid for Coupe |
19K |
