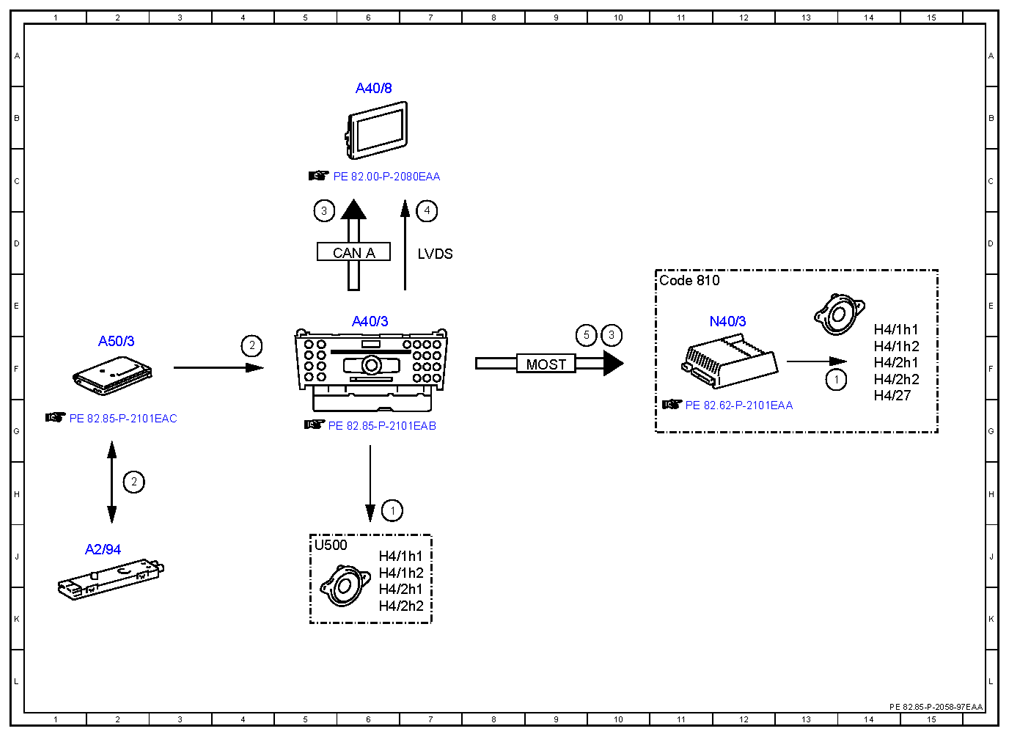

| 1 |
Speaker, actuation |
13F |
| 1 |
Speaker, actuation |
6H |
| 2 |
Electronic Toll Collection (ETC), signal |
2H |
| 2 |
Electronic Toll Collection (ETC), signal |
4F |
| 3 |
Switch-on request, signal |
5D |
| 3 |
Switch-on request, signal |
10F |
| 4 |
Audio/COMAND display, signal |
7D |
| 5 |
Audio, signal |
9F |
| A2/94 |
ETC/DSRC antenna |
1J |
| A40/3 |
COMAND control unit |
6E |
| A40/8 |
Audio/COMAND display |
6B |
| A50/3 |
Electronic Toll Collection control unit |
2F |
| CAN A |
Telematics CAN |
6D |
| Code 810 |
Sound system |
11E |
| H4/1h1 |
Left door tweeter |
6J |
| H4/1h1 |
Left door tweeter |
14E |
| H4/1h2 |
Left door bass speaker |
6J |
| H4/1h2 |
Left door bass speaker |
14F |
| H4/27 |
Center instrument panel speaker |
14G |
| H4/2h1 |
Right door tweeter |
6K |
| H4/2h1 |
Right door tweeter |
14F |
| H4/2h2 |
Right door bass speaker |
6K |
| H4/2h2 |
Right door bass speaker |
14F |
| LVDS |
Low voltage differential signal |
7D |
| MOST |
Media Oriented System Transport |
9F |
| N40/3 |
Sound system amplifier control unit |
12E |
| U500 |
Not valid for sound system |
5J |
