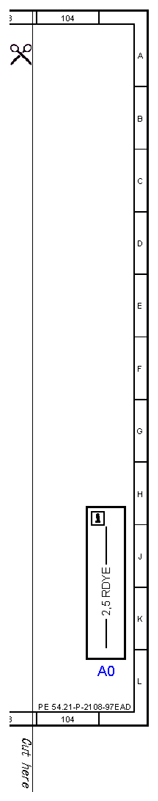

| A0 |
Color code key |
105L |
| A86/1b2 |
Left inner radar sensor, front bumper |
30L |
| A90 |
COLLISION PREVENTION ASSIST controller unit |
34L |
| B29/2 |
DISTRONIC sensor (DTR)/left front bumper |
33L |
| B29/5 |
Right rear bumper intelligent radar sensor |
27L |
| Code 233 |
DISTRONIC PLUS |
32G |
| Code 237 |
Active Blind Spot Assist |
32G |
| Code 238 |
Active Lane Keeping Assist |
32G |
| Code 427 |
7-speed automatic transmission |
92H |
| Code 889 |
KEYLESS-GO |
35G |
| Code B03 |
ECO start/stop function |
92H |
| Code B03 |
ECO start/stop function |
2K |
| Code B03 |
ECO start/stop function |
7H |
| Code B03 |
ECO start/stop function |
12H |
| Code U77 |
BLUETEC (SCR) diesel exhaust treatment |
79G |

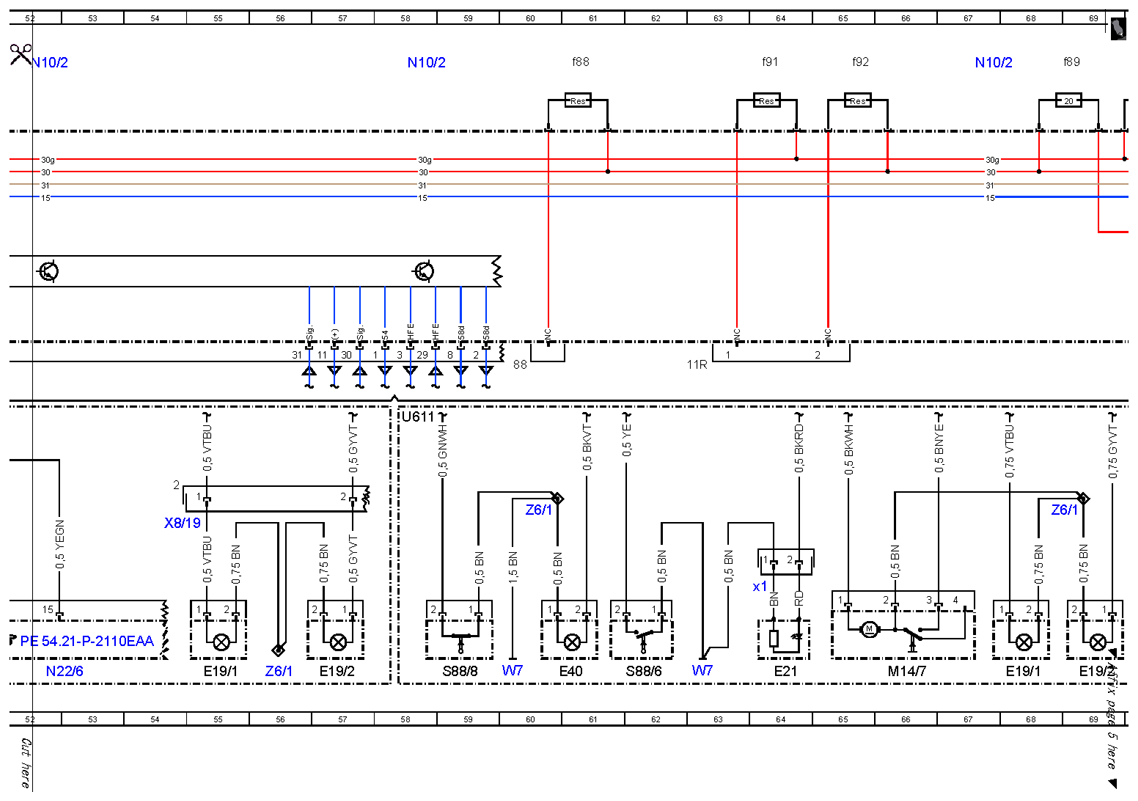

| E19/1 |
Left license plate lamp |
55L |
| E19/1 |
Left license plate lamp |
68L |
| E19/2 |
Right license plate lamp |
57L |
| E19/2 |
Right license plate lamp |
69L |
| E21 |
Center stop lamp |
47L |
| E21 |
Center stop lamp |
64L |
| E21x1 |
Center brake lamp electrical connector |
46K |
| E21x1 |
Center brake lamp electrical connector |
64K |
| E40 |
Trunk lid ambient lamp |
43L |
| E40 |
Trunk lid ambient lamp |
61L |

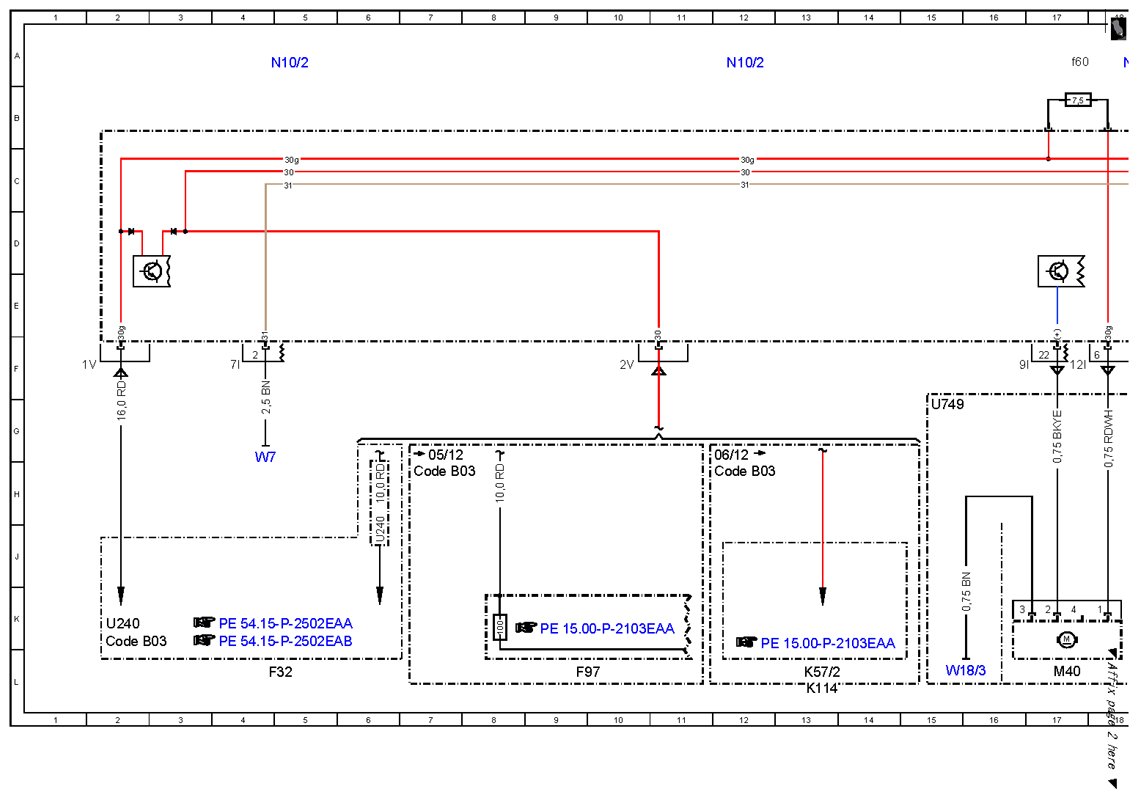

| F32 |
Front electrical prefuse box |
5L |
| F37 |
AdBlue® fuse block |
86L |
| F97 |
Rear SAM control unit with fuse and relay module circuit 30 fuse |
9L |
| K114 |
ECO start/stop function additional battery relay |
13L |
| K57/2 |
Additional battery relay |
13L |

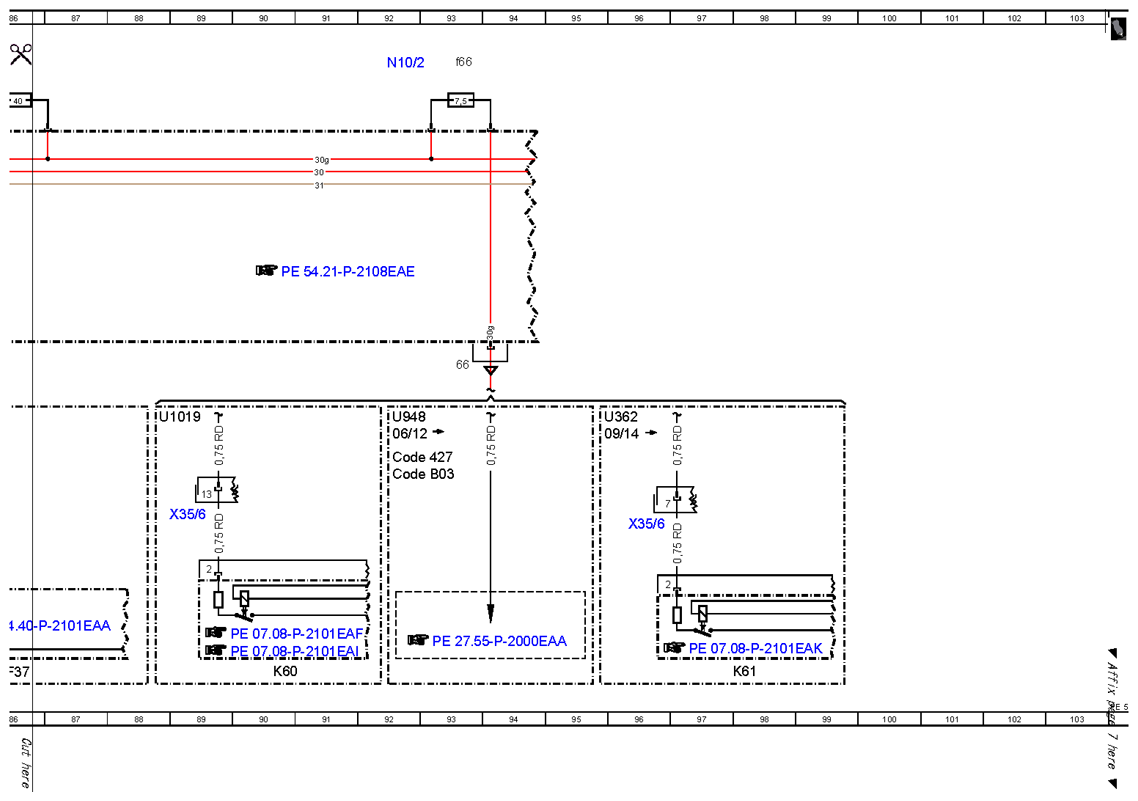

| K60 |
Coolant circulation pump relay |
90L |
| K61 |
Charge air cooler circulation pump relay |
98L |
| M14/7 |
Trunk lid central locking motor |
49L |
| M14/7 |
Trunk lid central locking motor |
66L |
| M40 |
Multicontour seat pneumatic pump |
17L |
| N10/2 |
Rear SAM control unit with fuse and relay module |
18A |
| N10/2 |
Rear SAM control unit with fuse and relay module |
28A |
| N10/2 |
Rear SAM control unit with fuse and relay module |
37A |
| N10/2 |
Rear SAM control unit with fuse and relay module |
44A |
| N10/2 |
Rear SAM control unit with fuse and relay module |
52A |
| N10/2 |
Rear SAM control unit with fuse and relay module |
58A |
| N10/2 |
Rear SAM control unit with fuse and relay module |
67A |
| N10/2 |
Rear SAM control unit with fuse and relay module |
77A |
| N10/2 |
Rear SAM control unit with fuse and relay module |
85A |
| N10/2 |
Rear SAM control unit with fuse and relay module |
92A |
| N10/2 |
Rear SAM control unit with fuse and relay module |
5A |
| N10/2 |
Rear SAM control unit with fuse and relay module |
12A |

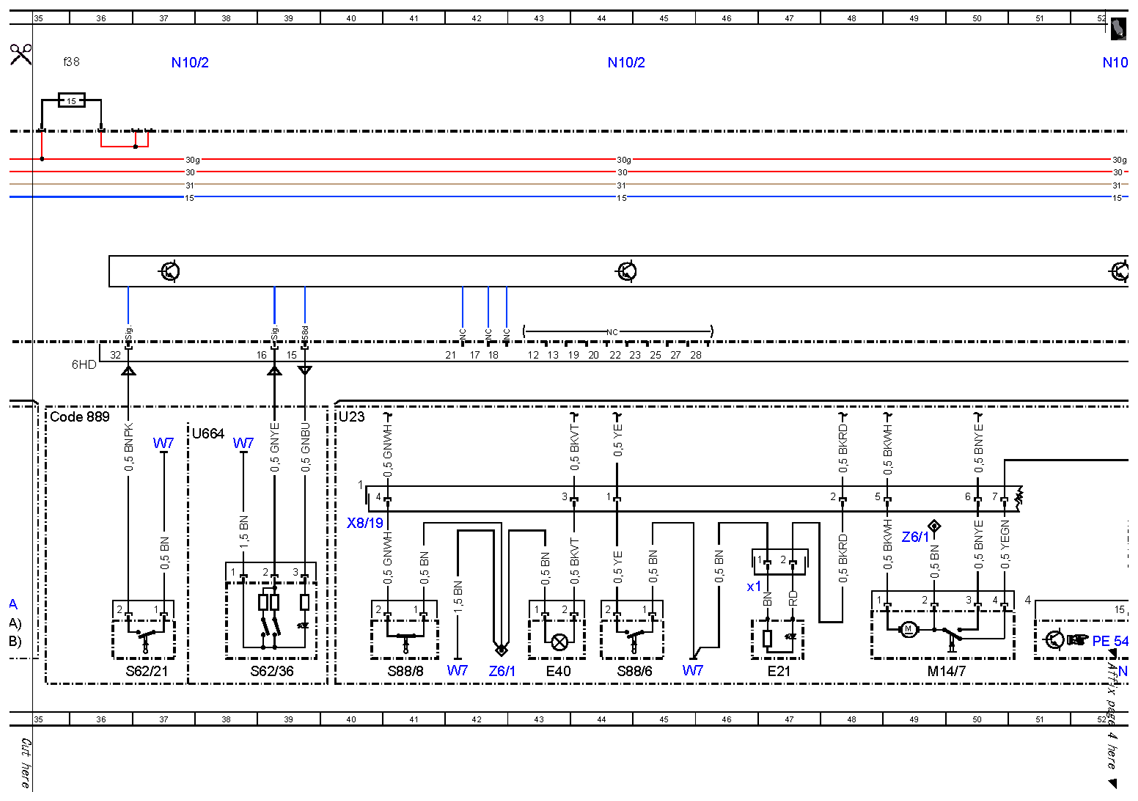

| N10/2f38 |
Fuse 38 |
35A |

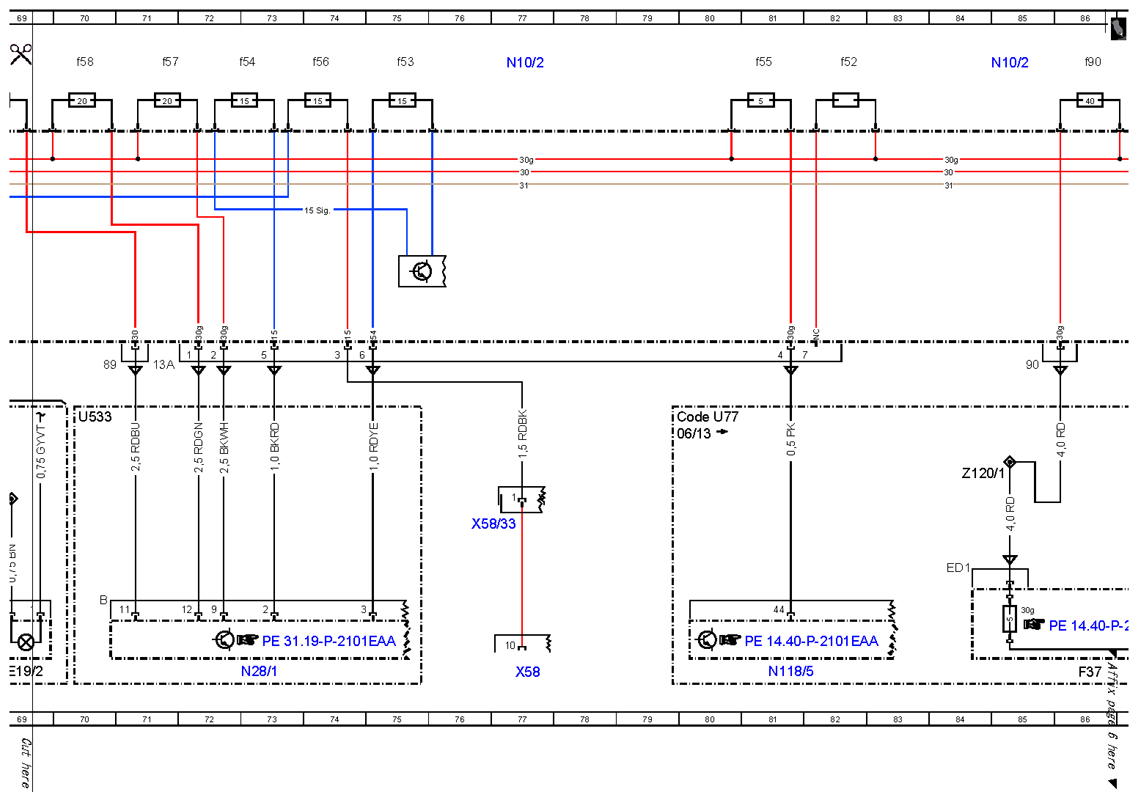

| N10/2f52 |
Fuse 52 |
82A |
| N10/2f53 |
Fuse 53 |
75A |
| N10/2f54 |
Fuse 54 |
73A |
| N10/2f55 |
Fuse 55 |
81A |
| N10/2f56 |
Fuse 56 |
74A |
| N10/2f57 |
Fuse 57 |
71A |
| N10/2f58 |
Fuse 58 |
70A |
| N10/2f59 |
Fuse 59 |
30A |
| N10/2f60 |
Fuse 60 |
17A |

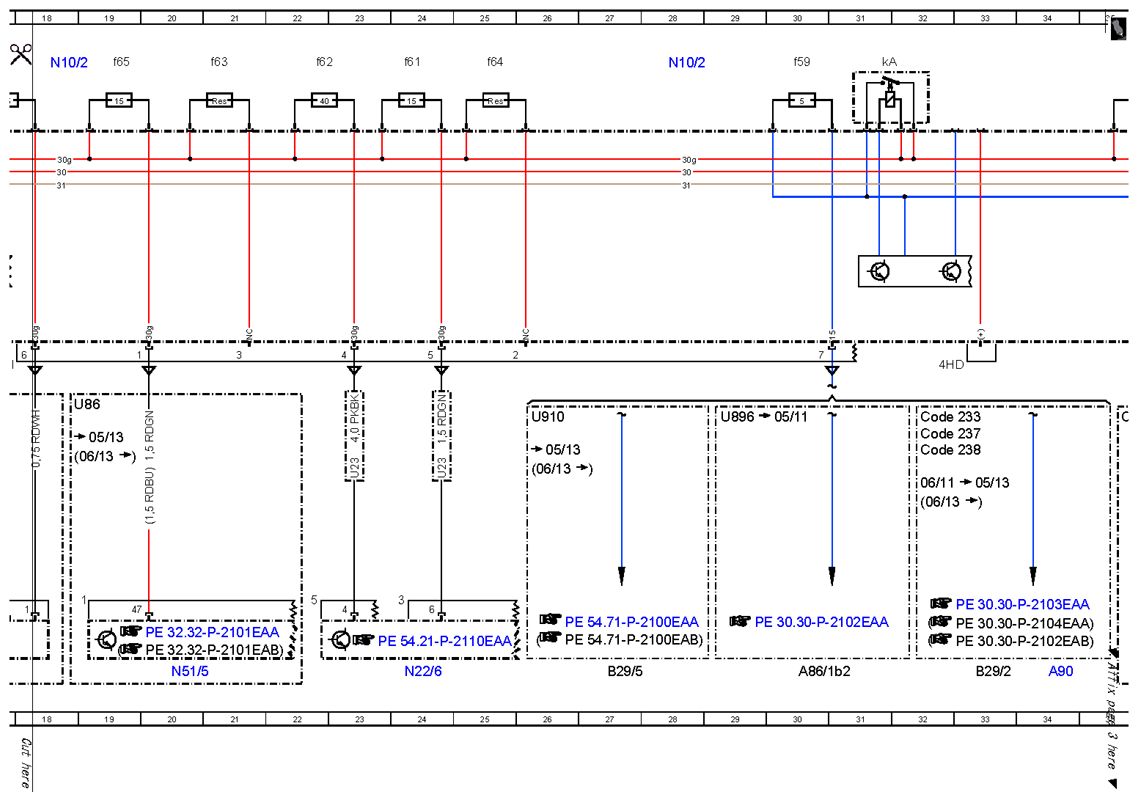

| N10/2f61 |
Fuse 61 |
24A |
| N10/2f62 |
Fuse 62 |
22A |
| N10/2f63 |
Fuse 63 |
21A |
| N10/2f64 |
Fuse 64 |
25A |
| N10/2f65 |
Fuse 65 |
19A |
| N10/2f66 |
Fuse 66 |
93A |
| N10/2f88 |
Fuse 88 |
61A |
| N10/2f89 |
Fuse 89 |
69A |
| N10/2f90 |
Fuse 90 |
86A |
| N10/2f91 |
Fuse 91 |
64A |
| N10/2f92 |
Fuse 92 |
65A |
| N10/2kA |
Circuit 15 relay |
31A |
| N118/5 |
AdBlue® control unit |
81L |
| N22/6 |
Rear control unit |
24L |
| N22/6 |
Rear control unit |
52L |
| N28/1 |
Trailer recognition control unit |
73L |
| N51/5 |
Adaptive damping system control unit |
20L |
| S62/21 |
Trunk lid KEYLESS GO button |
37L |
| S62/36 |
Trunk lid control button |
39L |
| S88/6 |
Trunk lid contact switch |
44L |
| S88/6 |
Trunk lid contact switch |
62L |
| S88/8 |
Trunk lid external operation switch |
41L |
| S88/8 |
Trunk lid external operation switch |
59L |
| U1019 |
Valid for gasoline engine 278 |
88G |
| U23 |
Valid for convertibles |
23H |
| U23 |
Valid for convertibles |
24H |
| U23 |
Valid for convertibles |
40G |
| U240 |
Valid for all except ECO start/stop function |
2K |
| U240 |
Valid for all except ECO start/stop function |
6J |
| U362 |
Valid for gasoline engine 274 |
95G |
| U533 |
Valid for trailer hitch |
70G |
| U611 |
Valid for Coupe |
58G |
| U664 |
Valid for automatic trunk lid |
37G |
| U749 |
Valid for multicontour seat |
15G |
| U86 |
Valid for adaptive damping system and ESP |
18G |
| U896 |
Valid for City Assist System |
29G |
| U910 |
Valid for Blind Spot Assist |
26G |
| U948 |
Valid for diesel engine 651 |
92G |
| W18/3 |
Left front seat crossmember ground point 2 |
15L |
| W7 |
Right wheelhouse trunk ground point |
42L |
| W7 |
Right wheelhouse trunk ground point |
45L |
| W7 |
Right wheelhouse trunk ground point |
37G |
| W7 |
Right wheelhouse trunk ground point |
38G |
| W7 |
Right wheelhouse trunk ground point |
60L |
| W7 |
Right wheelhouse trunk ground point |
63L |
| W7 |
Right wheelhouse trunk ground point |
4H |
| X35/6 |
Instrument panel and module box electrical connector |
89H |
| X35/6 |
Instrument panel and module box electrical connector |
96J |
| X58 |
Trailer socket |
77L |
| X58/33 |
Interior/trailer hitch electrical connector |
77J |
| X8/19 |
Trunk lid electrical connector |
54J |
| X8/19 |
Trunk lid electrical connector |
40J |
| Z120/1 |
AdBlue® terminal 30 connector sleeve |
84H |
| Z6/1 |
Circuit 31 connector sleeve |
42L |
| Z6/1 |
Circuit 31 connector sleeve |
49J |
| Z6/1 |
Circuit 31 connector sleeve |
56L |
| Z6/1 |
Circuit 31 connector sleeve |
60H |
| Z6/1 |
Circuit 31 connector sleeve |
68H |
