| A0 |
Color code key |
32L |
| A40/13 |
Stereo multifunction camera |
22L |
| A40/13 |
Stereo multifunction camera |
17L |
| CAN E1 |
Chassis CAN 1 |
7K |
| CAN E2 |
Chassis CAN 2 |
10K |
| Flex E |
Chassis FlexRay |
13K |
| Flex E |
Chassis FlexRay |
22K |
| Flex E |
Chassis FlexRay |
17K |

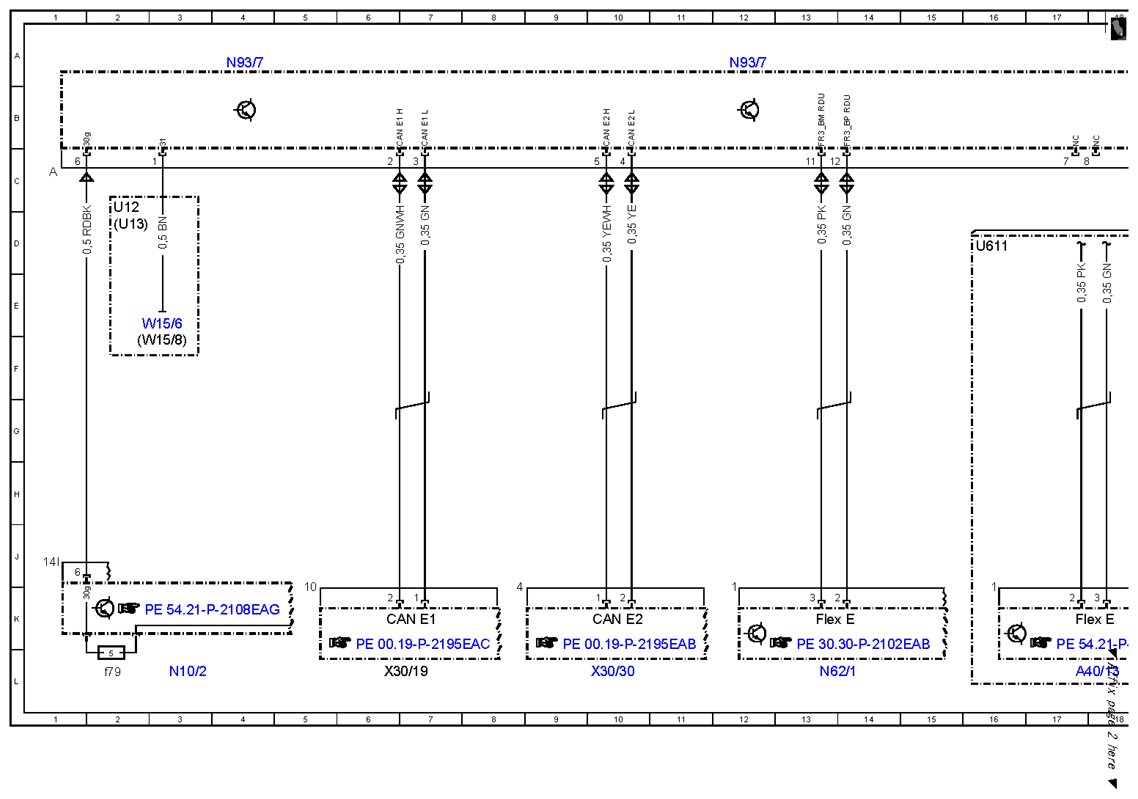

| N10/2 |
Rear SAM control unit with fuse and relay module |
3L |
| N10/2f79 |
Fuse 79 |
2L |
| N62/1 |
Radar sensors control unit |
13L |

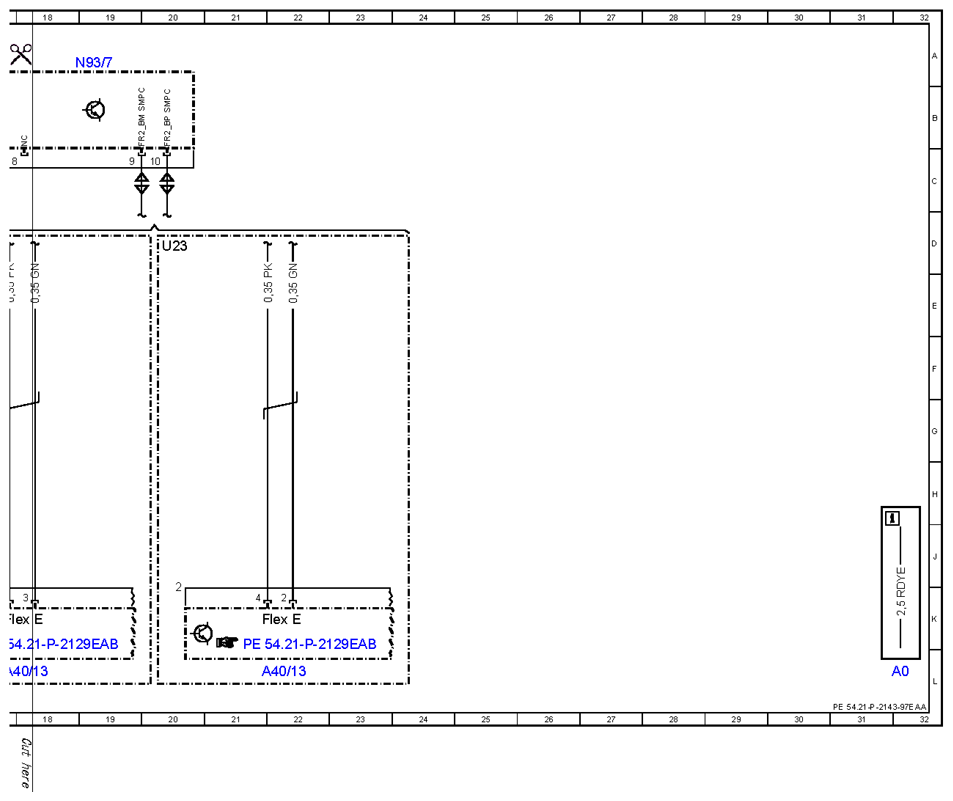

| N93/7 |
Chassis gateway control unit |
4A |
| N93/7 |
Chassis gateway control unit |
12A |
| N93/7 |
Chassis gateway control unit |
19A |
| U12 |
Valid for left-hand drive vehicles |
2D |
| U13 |
Valid for right-hand drive vehicles |
2D |
| U23 |
Valid for convertibles |
20D |
| U611 |
Valid for Coupe |
16D |
| W15/6 |
Ground point (left front footwell CAN) |
3E |
| W15/8 |
Ground point (right front footwell CAN) |
3F |
| X30/19 |
Vehicle floor chassis CAN E1 potential distributor electrical connector |
6L |
| X30/30 |
Vehicle floor chassis CAN voltage distributor electrical connector |
10L |
