Connector separation point wiring diagram - PE54.18-P-2300-97EAA

Code: Designation: Position:
A0 Color code key 72L
A44/3 Rear parking system warning indicator 66L
A44/4 Instrument panel parking system warning indicator 62L
Code 359 TELEAID emergency call system 50A
Code 494 USA version 15F
E19/1 Left license plate lamp 2L
E19/2 Right license plate lamp 3L
E21 Center stop lamp 8L
E21x1 Center brake lamp electrical connector 8K
E3/1 Inner left rear lamp unit 5L
E3/1e2 Left inside taillight 4L
E3/1e3 Left backup lamp 4L
E3/1e4 Inner left stop lamp and taillamp 5L
E3/1e5 Left rear fog lamp 4L
E4/1 Inner right rear lamp unit 8L
E4/1e2 Inner right taillamp 6L
E4/1e3 Right backup lamp 6L
E4/1e4 Inner right brake light and taillight 7L
E4/1e5 Right rear fog lamp 7L
E40 Trunk lid ambient lamp 9L
H4/27 Center instrument panel speaker 49L
LIN B4 Rear SAM LIN 69K
M14/7 Trunk lid central locking motor 13L
M20/1 Steering column in/out adjustment motor 39L
M20/2 Steering column up/down adjustment motor 37L
N10/1 Front SAM control unit with fuse and relay module 33A
N10/1 Front SAM control unit with fuse and relay module 43A
N10/2 Rear SAM control unit with fuse and relay module 3A
N10/2 Rear SAM control unit with fuse and relay module 12A
N10/2 Rear SAM control unit with fuse and relay module 59L
N10/2 Rear SAM control unit with fuse and relay module 69A
N10/2f81 Fuse 81 58L
N123/4 Emergency call system control unit 51A
N125/1 Media interface control unit 56A
N125/1 Media interface control unit 58A
N2/10 Supplemental restraint system control unit 21A
N2/10 Supplemental restraint system control unit 26A
N22/6 Rear control unit 19A
N22/6 Rear control unit 29A
N26/6 Interior protection and tow-away protection control unit 69L
N32/1 Driver seat control unit 38A
N40/3 Sound system amplifier control unit 48A
N62 Parking system control unit 62A
N62 Parking system control unit 66A
R12/45 Left roll bar airbag squib 23L
R12/46 Right roll bar airbag squib 21L
S12 Parking brake indicator switch 44L
S52/9 Right head restraint "down" limit switch 19L
S52/9 Right head restraint "down" limit switch 29L
S88/10 Trunk lid emergency opening switch 16L
S88/6 Trunk lid contact switch 10L
S88/8 Trunk lid external operation switch 12L
U107 Valid for socket in glove compartment 31A
U13 Valid for right-hand drive vehicles 41A
U16 Valid for ATA [EDW] with tow-away protection and interior protection 67A
U194 Valid for AUX jack 54A
U23 Valid for convertibles 1A
U538 Valid for PARKTRONIC 61A
U611 Valid for Coupe 65C
U73 Valid for electric steering column adjustment 35A
U90 Valid for sound system 46A
W7 Right wheelhouse trunk ground point 71E
X18 Vehicle interior and harness for taillamp electrical connector 21E
X18 Vehicle interior and harness for taillamp electrical connector 34E
X18 Vehicle interior and harness for taillamp electrical connector 40E
X18/2 Interior/roof electrical connector 65E
X23/15 Left roll-over protection system electrical connector 23H
X23/16 Right roll-over protection system electrical connector 18H
X58/31 Glove box socket 34L
X8/19 Trunk lid electrical connector 1E
X8/19 Trunk lid electrical connector 8E
Z102z1 Steering column adjustment connector sleeve 37G
Z102z2 Steering column adjustment connector sleeve 40G
Z20/30z1 Tracer wire connector sleeve 70J
Z20/30z2 Tracer wire connector sleeve 70C
Z6/42 Ground point connector sleeve W18/3 19E
Z6/42 Ground point connector sleeve W18/3 28E

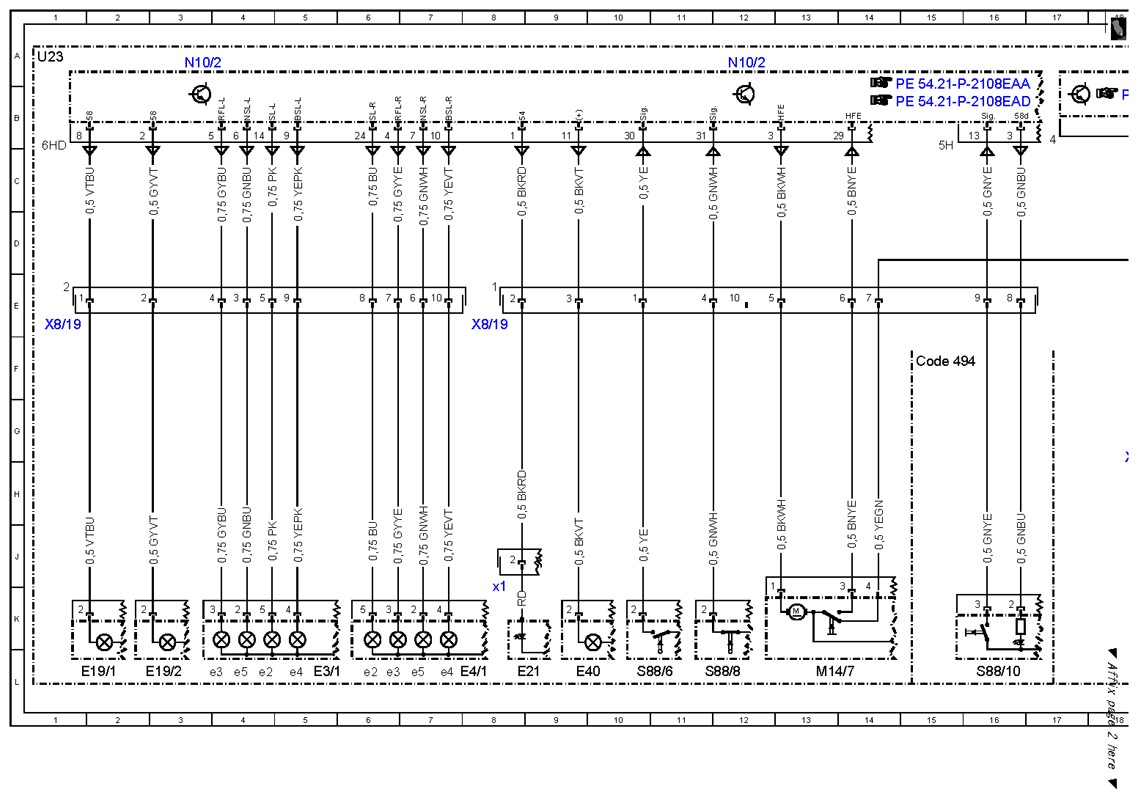

Fig 1: Connector Separation Point Wiring Diagram (1 Of 5)
G10082411Courtesy of MERCEDES-BENZ USA

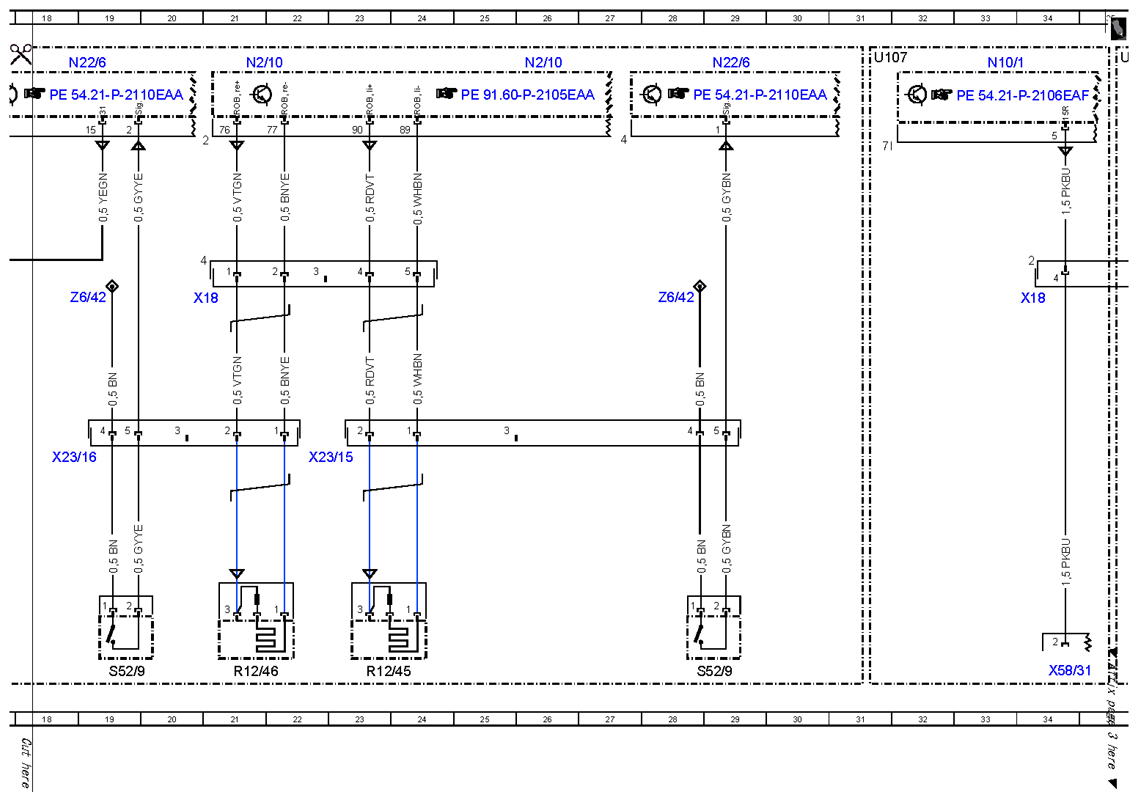

Fig 2: Connector Separation Point Wiring Diagram (2 Of 5)
G10082412Courtesy of MERCEDES-BENZ USA

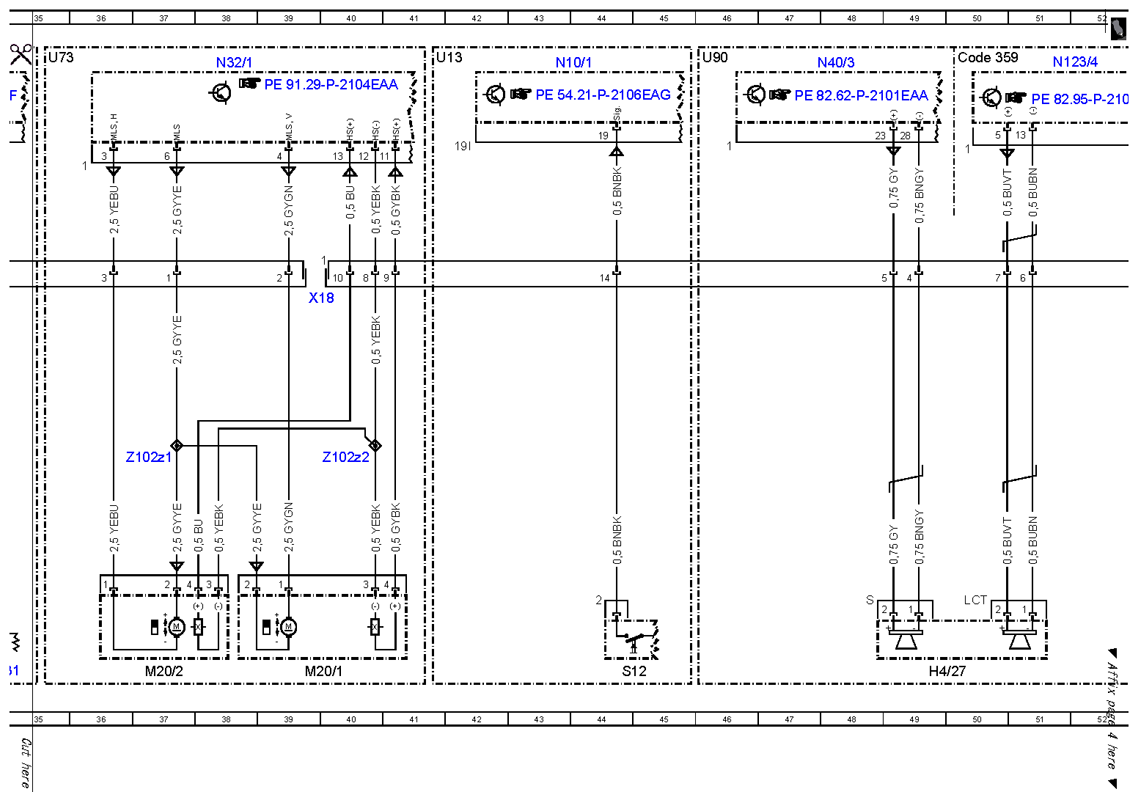

Fig 3: Connector Separation Point Wiring Diagram (3 Of 5)
G10082413Courtesy of MERCEDES-BENZ USA

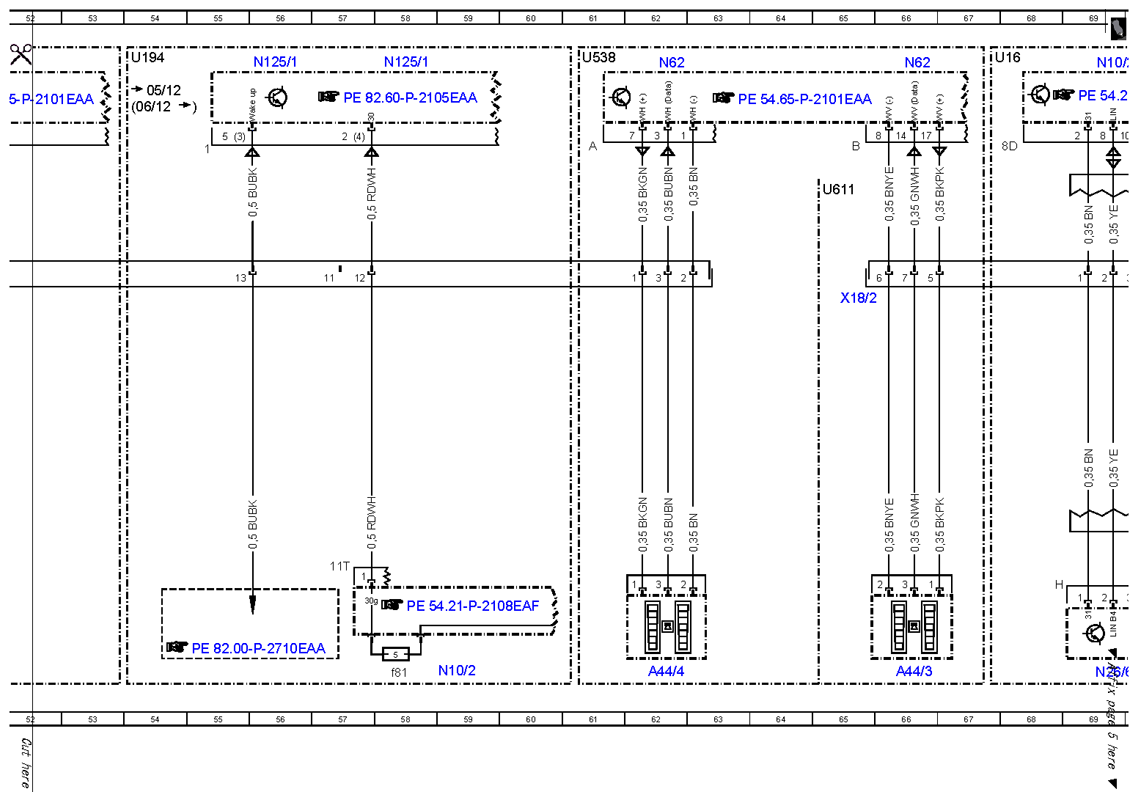

Fig 4: Connector Separation Point Wiring Diagram (4 Of 5)
G10082414Courtesy of MERCEDES-BENZ USA

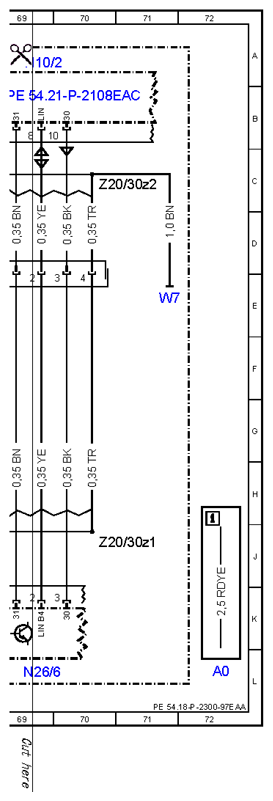

Fig 5: Connector Separation Point Wiring Diagram (5 Of 5)
G10082415Courtesy of MERCEDES-BENZ USA
