| 1 |
Circuit 15, status |
12E |
| 10 |
Turn signal lamp, actuation |
4K |
| 10 |
Turn signal lamp, actuation |
10K |
| 10 |
Turn signal lamp, actuation |
27K |
| 10 |
Turn signal lamp, actuation |
31K |
| 10 |
Turn signal lamp, actuation |
13C |
| 10 |
Turn signal lamp, actuation |
17K |
| 10 |
Turn signal lamp, actuation |
17K |
| 10 |
Turn signal lamp, actuation |
38B |
| 10 |
Turn signal lamp, actuation |
34B |
| 10 |
Turn signal lamp, actuation |
39E |
| 10 |
Turn signal lamp, actuation |
33E |
| 10 |
Turn signal lamp, actuation |
33E |
| 10 |
Turn signal lamp, actuation |
33E |
| 10 |
Turn signal lamp, actuation |
33E |
| 2 |
Combination switch, status |
3C |
| 2 |
Combination switch, status |
11F |
| 3 |
Hazard warning flasher switch, status |
13E |
| 4 |
Emergency stop, signal |
14H |
| 5 |
Vehicle speed, signal |
11F |
| 6 |
Crash, signal |
13E |
| 6 |
Crash, signal |
14E |
| 7 |
Central locking (CL[ZV]), status |
12D |
| 8 |
ATA [EDW] flashing, request |
14F |
| 9 |
Flasher frequency, signal |
4G |
| 9 |
Flasher frequency, signal |
6H |
| 9 |
Flasher frequency, signal |
13H |
| 9 |
Flasher frequency, signal |
28F |
| 9 |
Flasher frequency, signal |
15J |
| 9 |
Flasher frequency, signal |
31B |
| 9 |
Flasher frequency, signal |
|
| A1 |
Instrument cluster |
2G |
| A1e1 |
Left turn signal indicator light |
1F |
| A1e2 |
Right turn signal indicator light |
3F |
| A1h2 |
Turn signal light function check, acoustic |
4F |
| CAN B |
Interior CAN |
12H |
| CAN B |
Interior CAN |
19G |
| CAN B |
Interior CAN |
7G |
| CAN B |
Interior CAN |
7G |
| CAN B |
Interior CAN |
10D |
| CAN B |
Interior CAN |
14J |
| CAN E |
Chassis CAN |
8F |
| CAN E |
Chassis CAN |
19G |
| CAN E |
Chassis CAN |
16D |
| CAN E1 |
Chassis CAN 1 |
8F |
| CAN E1 |
Chassis CAN 1 |
19G |
| CAN E1 |
Chassis CAN 1 |
16D |
| CAN E2 |
Chassis CAN 2 |
18F |
| CAN E2 |
Chassis CAN 2 |
27F |
| Code 460 |
Canada version |
32L |
| Code 460 |
Canada version |
25L |
| Code 494 |
USA version |
32L |
| Code 494 |
USA version |
25L |
| Code 550 |
Trailer hitch |
16H |
| Code 551 |
Anti-theft alarm system (ATA [EDW]) |
15F |
| Code 631 |
All-LED headlamps (without ILS), daytime running lamps integrated in headlamp, for left-hand traffic |
20A |
| Code 631 |
All-LED headlamps (without ILS), daytime running lamps integrated in headlamp, for left-hand traffic |
27A |
| Code 632 |
All-LED headlamps (without ILS), daytime running lamps integrated in headlamp, for right-hand traffic |
20A |
| Code 632 |
All-LED headlamps (without ILS), daytime running lamps integrated in headlamp, for right-hand traffic |
27A |
| Code 640 |
All-LED USA incl. ACTIVE MULTIBEAM LED |
20C |
| Code 640 |
All-LED USA incl. ACTIVE MULTIBEAM LED |
29C |
| Code 641 |
All-LED headlamps incl. ILS and ACTIVE MULTIBEAM LED (USP!) incl. new light design, dynamic LED for left-hand traffic |
20C |
| Code 641 |
All-LED headlamps incl. ILS and ACTIVE MULTIBEAM LED (USP!) incl. new light design, dynamic LED for left-hand traffic |
29C |
| Code 642 |
All-LED headlamps incl. ILS and ACTIVE MULTIBEAM LED (USP!) incl. new light design, dynamic LED for right-hand traffic |
20D |
| Code 642 |
All-LED headlamps incl. ILS and ACTIVE MULTIBEAM LED (USP!) incl. new light design, dynamic LED for right-hand traffic |
29C |

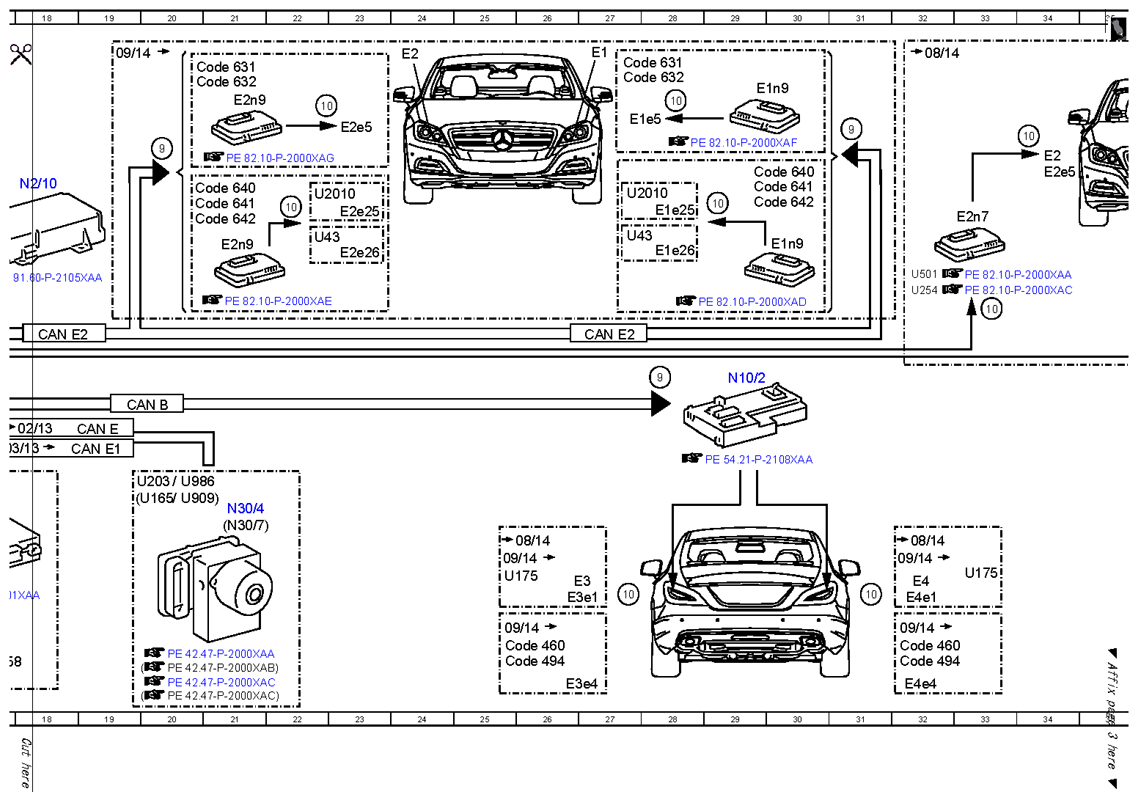

| E1 |
Left front lamp unit |
38C |
| E1 |
Left front lamp unit |
27A |
| E1e25 |
Left position light, daytime running light and turn signal light |
28D |
| E1e26 |
Left position light, daytime running light, turn signal light and ambient light |
28D |
| E1e5 |
Left front turn signal lamp |
38C |
| E1e5 |
Left front turn signal lamp |
27B |

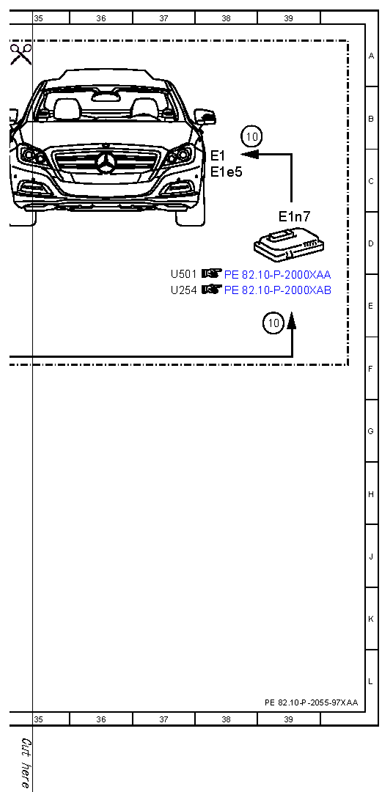

| E1n7 |
Actuation module 1 for left front exterior lights LED |
39D |
| E1n9 |
Left headlamp control unit |
29B |
| E1n9 |
Left headlamp control unit |
30D |
| E2 |
Right front lamp unit |
34C |
| E2 |
Right front lamp unit |
24A |
| E2e25 |
Right position light, daytime running light and turn signal light |
23D |
| E2e5 |
Right front turn signal lamp |
34C |
| E2e5 |
Right front turn signal lamp |
23B |
| E2n7 |
Actuation module 1 for right front exterior lights LED |
33D |
| E2n9 |
Right headlamp control unit |
21B |
| E2n9 |
Right headlamp control unit |
21D |
| E3 |
Left rear lamp unit |
26J |
| E3e1 |
Left rear turn signal lamp |
26K |
| E3e4 |
Left stop lamp |
26L |
| E4 |
Right rear lamp unit |
32J |
| E4e1 |
Right rear turn signal lamp |
32K |
| E4e4 |
Right stop lamp |
32L |
| E6/5 |
Left outside mirror turn signal lamp |
9K |
| E6/6 |
Right outside mirror turn signal lamp |
2K |
| LIN 1 |
Instrument panel LIN |
13D |

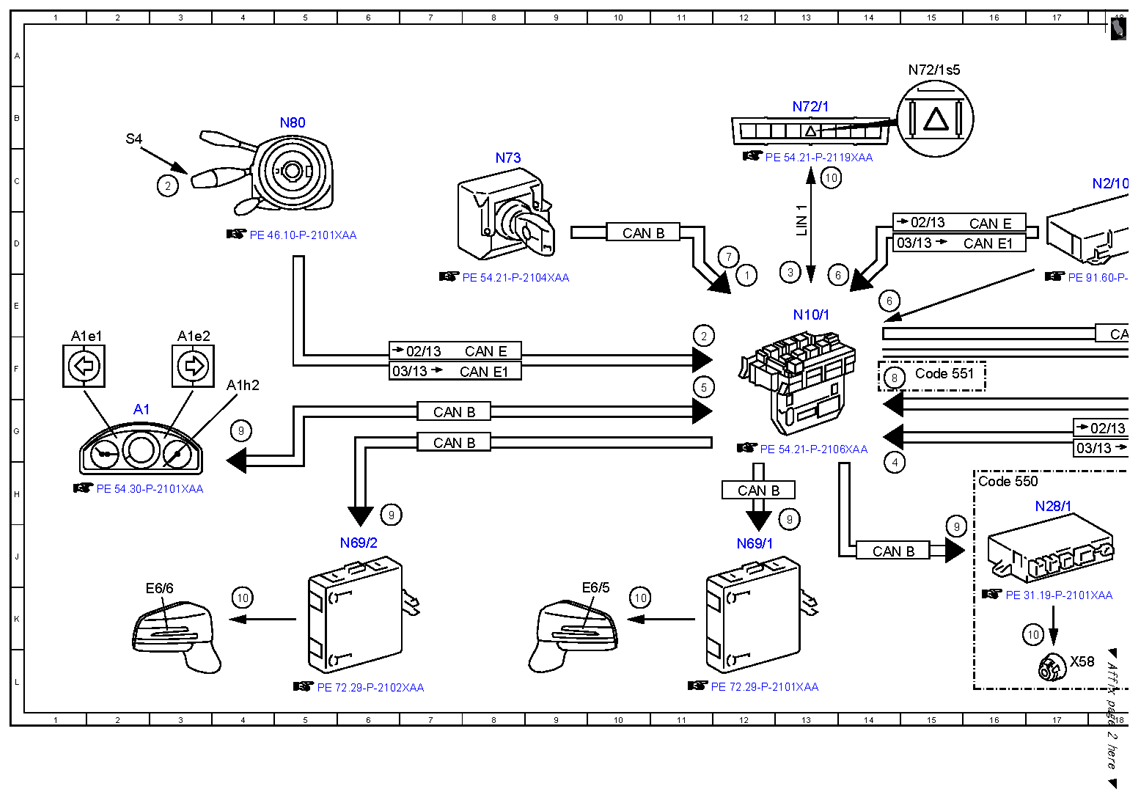

| N10/1 |
Front SAM control unit with fuse and relay module |
13E |
| N10/2 |
Rear SAM control unit with fuse and relay module |
29F |
| N2/10 |
Supplemental restraint system control unit |
18C |
| N28/1 |
Trailer recognition control unit |
17H |
| N30/4 |
Electronic Stability Program control unit |
21H |
| N30/7 |
Premium Electronic Stability Program control unit |
21J |
| N69/1 |
Left front door control unit |
12J |
| N69/2 |
Right front door control unit |
6J |
| N72/1 |
Upper control panel control unit |
13B |
| N72/1s5 |
Hazard warning flasher switch |
15A |
| N73 |
Electronic ignition switch control unit |
8C |
| N80 |
Steering column module control unit |
5B |
| S4 |
Combination switch |
2B |
| U165 |
Valid for AMG |
19H |
| U175 |
Not valid for USA and Canada |
33J |
| U175 |
Not valid for USA and Canada |
25J |
| U2010 |
Not valid for ECE |
22C |
| U2010 |
Not valid for ECE |
27C |
| U203 |
Valid without DISTRONIC PLUS |
19H |
| U254 |
Valid for LED lamp unit |
37E |
| U254 |
Valid for LED lamp unit |
32E |
| U43 |
Valid for ECE |
22D |
| U43 |
Valid for ECE |
27D |
| U501 |
Valid for xenon headlamps |
37E |
| U501 |
Valid for xenon headlamps |
32E |
| U909 |
Valid for DISTRONIC PLUS |
20H |
| U986 |
Not valid for AMG |
20H |
| X58 |
Trailer socket |
17L |
