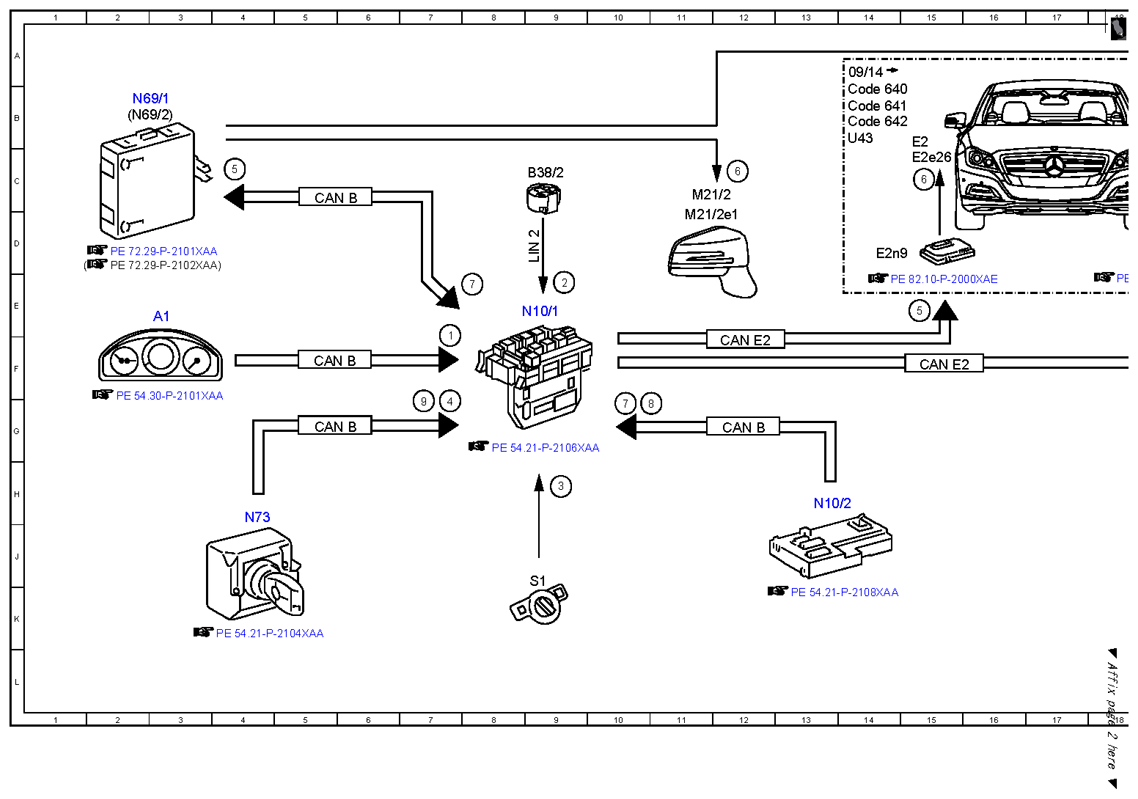

| 1 |
Headlamp switch-off delay, request |
7F |
| 2 |
Dusk setting, signal |
9E |
| 3 |
Exterior lights switch, status |
9H |
| 4 |
Circuit 15, status |
7G |
| 5 |
Ambient lamp, request |
4C |
| 5 |
Ambient lamp, request |
15E |
| 5 |
Ambient lamp, request |
19E |
| 6 |
Ambient lamp, actuation |
15C |
| 6 |
Ambient lamp, actuation |
19C |
| 6 |
Ambient lamp, actuation |
12C |
| 6 |
Ambient lamp, actuation |
22C |
| 7 |
Door rotary tumbler switch, status |
10G |
| 7 |
Door rotary tumbler switch, status |
8E |
| 8 |
Rotary tumbler switch, status |
10G |
| 9 |
Central locking (CL[ZV]), status |
7G |
| A1 |
Instrument cluster |
3E |
| B38/2 |
Rain/light sensor |
9C |
| CAN B |
Interior CAN |
12G |
| CAN B |
Interior CAN |
5C |
| CAN B |
Interior CAN |
5G |
| CAN B |
Interior CAN |
5F |
| CAN E2 |
Chassis CAN 2 |
12F |
| CAN E2 |
Chassis CAN 2 |
15F |
| Code 640 |
All-LED USA incl. ACTIVE MULTIBEAM LED |
14B |
| Code 641 |
All-LED headlamps incl. ILS and ACTIVE MULTIBEAM LED (USP!) incl. new light design, dynamic LED for left-hand traffic |
14B |
| Code 642 |
All-LED headlamps incl. ILS and ACTIVE MULTIBEAM LED (USP!) incl. new light design, dynamic LED for right-hand traffic |
14B |

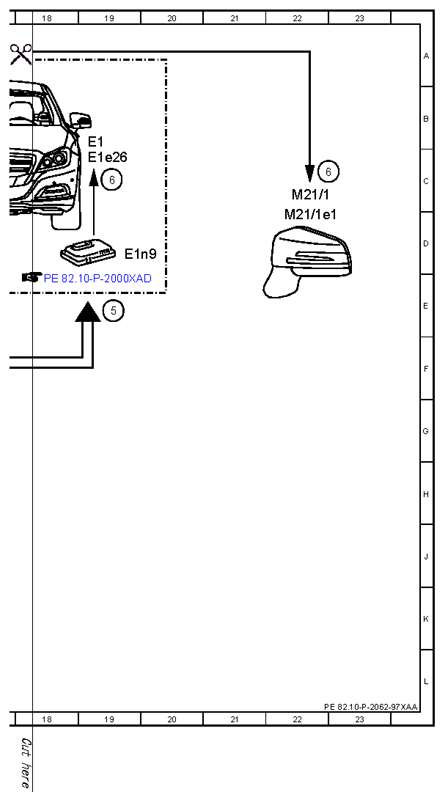

| E1 |
Left front lamp unit |
19B |
| E1e26 |
Left position light, daytime running light, turn signal light and ambient light |
19C |
| E1n9 |
Left headlamp control unit |
19D |
| E2 |
Right front lamp unit |
15B |
| E2e26 |
Right position light, daytime running light, turn signal light and ambient light |
15C |
| E2n9 |
Right headlamp control unit |
14D |
| LIN 2 |
Wiper/inside rearview mirror LIN |
9D |
| M21/1 |
Left outside mirror |
22C |
| M21/1e1 |
Left outside mirror ambient lamp |
22D |
| M21/2 |
Right outside mirror |
11C |
| M21/2e1 |
Right outside mirror ambient lamp |
11D |
| N10/1 |
Front SAM control unit with fuse and relay module |
9E |
| N10/2 |
Rear SAM control unit with fuse and relay module |
13H |
| N69/1 |
Left front door control unit |
2B |
| N69/2 |
Right front door control unit |
2B |
| N73 |
Electronic ignition switch control unit |
4H |
| S1 |
Exterior lights switch |
9J |
| U43 |
Valid for ECE |
14B |
