| 1 |
Multifunction steering wheel button group, signal |
4J |
| 1 |
Multifunction steering wheel button group, signal |
7G |
| 1 |
Multifunction steering wheel button group, signal |
13G |
| 1 |
Multifunction steering wheel button group, signal |
2J |
| 1 |
Multifunction steering wheel button group, signal |
10J |
| 10 |
Voice output, signal |
21D |
| 11 |
Wheel speed, signal |
12F |
| 12 |
Reverse gear, status |
12F |
| 13 |
RTTD signal |
22K |
| 13 |
RTTD signal |
22D |
| 13 |
RTTD signal |
16G |
| 2 |
Yaw rate, signal |
|
| 3 |
Switch-on request, signal |
14C |
| 4 |
Audio/COMAND controller, request |
13D |
| 5 |
Audio/COMAND display, signal |
15C |
| 6 |
Vehicle speed, signal |
12G |
| 7 |
Voice input, signal |
16E |
| 8 |
GPS, signal |
15G |
| 8 |
GPS, signal |
16K |
| 9 |
Instrument cluster message, request |
11J |

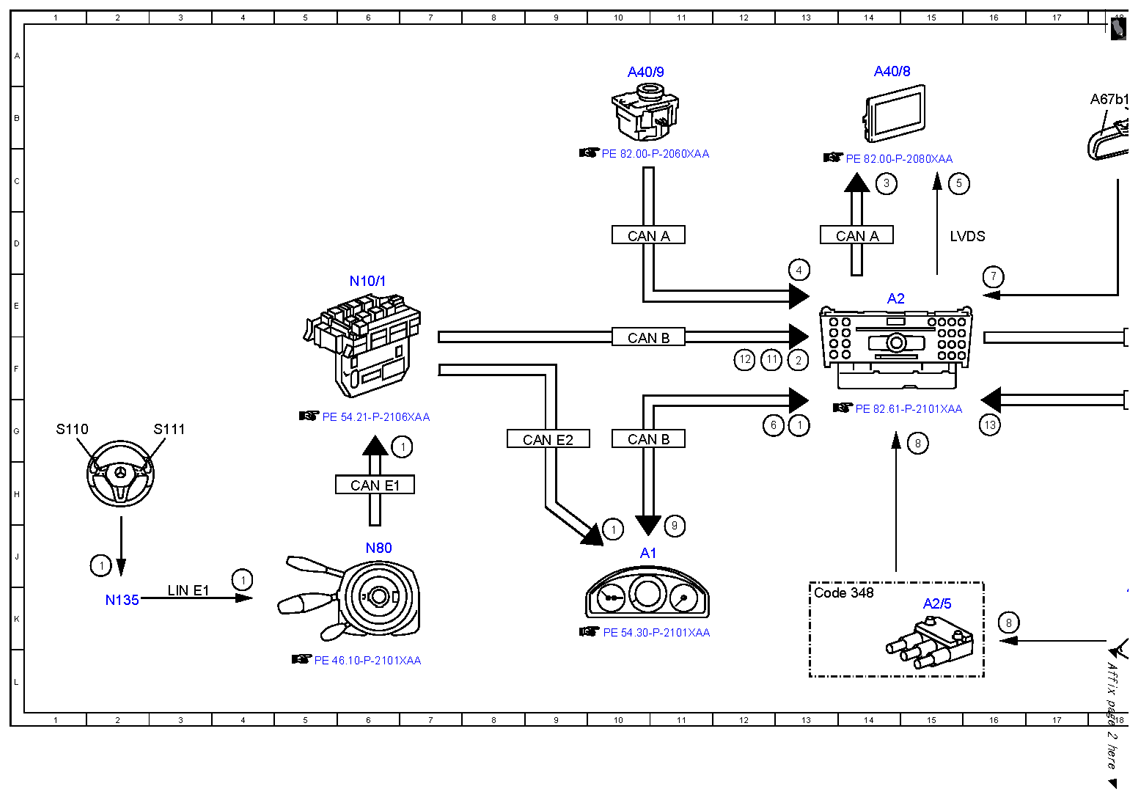

| A1 |
Instrument cluster |
10J |
| A2 |
Radio |
14E |
| A2/5 |
Global positioning system antenna splitter |
15K |
| A28/11 |
Multifunction antenna |
18K |
| A40/8 |
Audio/COMAND display |
14A |
| A40/9 |
Audio/COMAND control panel |
10A |
| A67b1 |
Hands-free system microphone |
18B |
| A90/4 |
Tuner unit |
21H |
| CAN A |
Telematics CAN |
10D |
| CAN A |
Telematics CAN |
14D |
| CAN B |
Interior CAN |
10G |
| CAN B |
Interior CAN |
10F |
| CAN E1 |
Chassis CAN 1 |
6H |
| CAN E2 |
Chassis CAN 2 |
9G |
| Code 348 |
Emergency call/assistance system |
13K |
| LIN E1 |
Steering LIN |
3K |
| LVDS |
Low voltage differential signal |
15D |
| MOST |
Media Oriented System Transport |
18F |
| MOST |
Media Oriented System Transport |
18G |
| MOST |
Media Oriented System Transport |
22F |
| N10/1 |
Front SAM control unit with fuse and relay module |
6E |
| N135 |
Steering wheel electronics |
2K |
| N40/3 |
Sound system amplifier control unit |
21B |
| N80 |
Steering column module control unit |
6J |
| S110 |
Left multifunction steering wheel button group |
1G |
| S111 |
Right multifunction steering wheel button group |
3G |

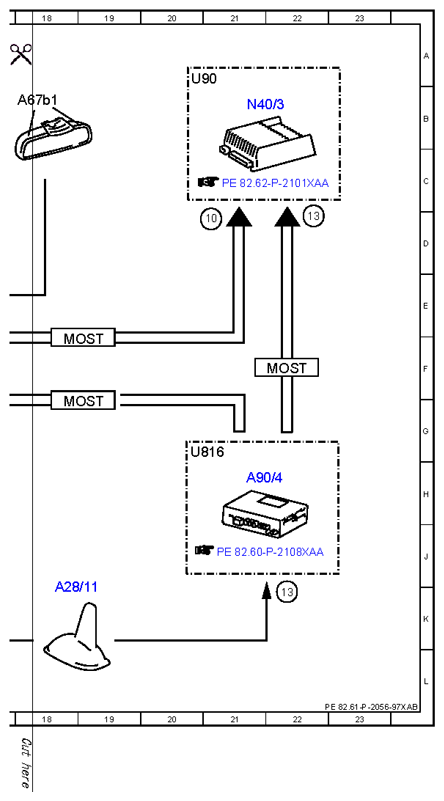

| U816 |
Valid for satellite digital audio radio (SDAR) |
20G |
| U90 |
Valid for sound system |
20A |
