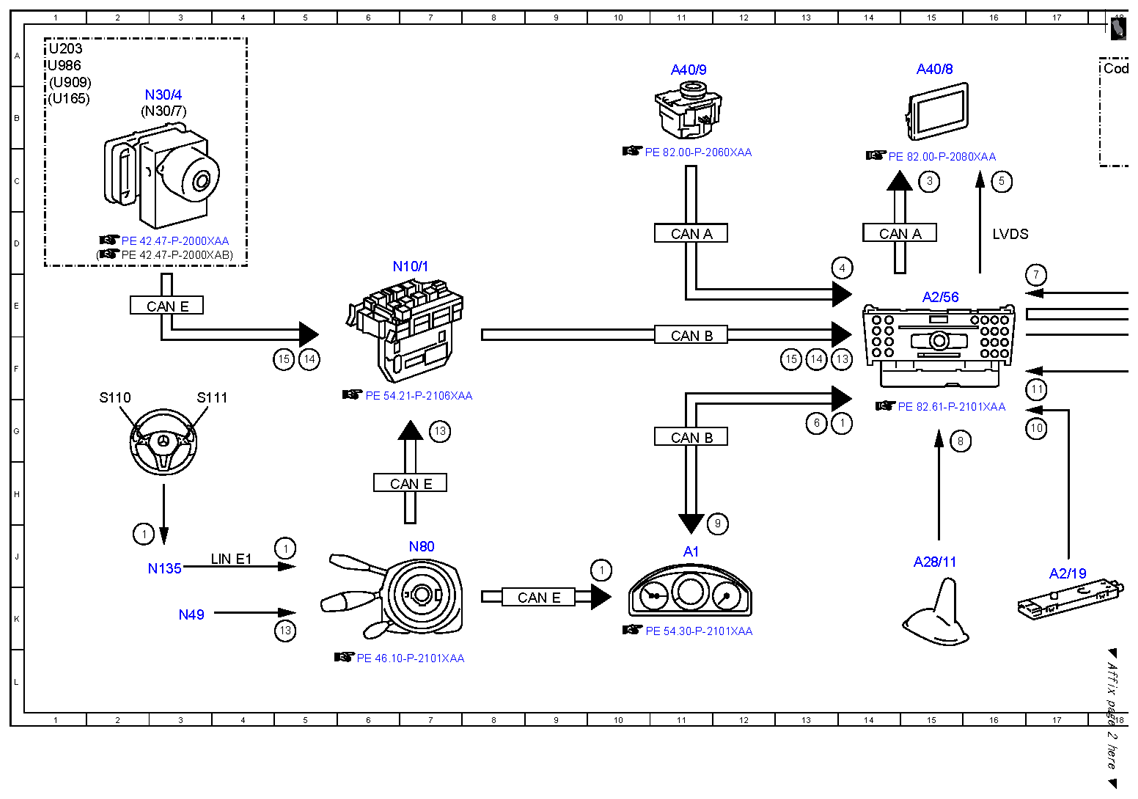

| 1 |
Multifunction steering wheel button group, signal |
5J |
| 1 |
Multifunction steering wheel button group, signal |
10J |
| 1 |
Multifunction steering wheel button group, signal |
14G |
| 1 |
Multifunction steering wheel button group, signal |
2J |
| 10 |
FM antenna, signal |
17G |
| 11 |
AM/FM antenna, signal |
17F |
| 12 |
Sound system amplifier, actuation |
20E |
| 13 |
Steering wheel angle sensor, signal |
5K |
| 13 |
Steering wheel angle sensor, signal |
14F |
| 13 |
Steering wheel angle sensor, signal |
7G |
| 14 |
Wheel speed, signal |
13F |
| 14 |
Wheel speed, signal |
5F |
| 15 |
Wheel rotation direction, signal |
13F |
| 15 |
Wheel rotation direction, signal |
5F |
| 2 |
Wake-up, signal |
21F |
| 3 |
Switch-on request, signal |
15C |
| 4 |
Audio/COMAND controller, request |
14D |
| 5 |
Audio applications, signal |
16C |
| 6 |
Vehicle speed, signal |
13G |
| 7 |
Voice input, signal |
17E |
| 8 |
GPS, signal |
15G |
| 9 |
Instrument cluster, message |
12J |
| A1 |
Instrument cluster |
11J |
| A2/18 |
FM 1, AM, CL [ZV] and KEYLESS GO antenna amplifier |
19J |
| A2/19 |
Antennenverstarker FM 2 und DAB |
17J |
| A2/56 |
Radio with auto pilot system |
15E |
| A28/11 |
Multifunction antenna |
15J |
| A40/8 |
Audio/COMAND display |
15A |
| A40/9 |
Audio/COMAND control panel |
11A |
| A67b1 |
Hands-free system microphone |
18B |
| CAN A |
Telematics CAN |
11D |
| CAN A |
Telematics CAN |
14D |
| CAN B |
Interior CAN |
11G |
| CAN B |
Interior CAN |
11F |
| CAN E |
Chassis CAN |
9K |
| CAN E |
Chassis CAN |
3E |
| CAN E |
Chassis CAN |
7H |

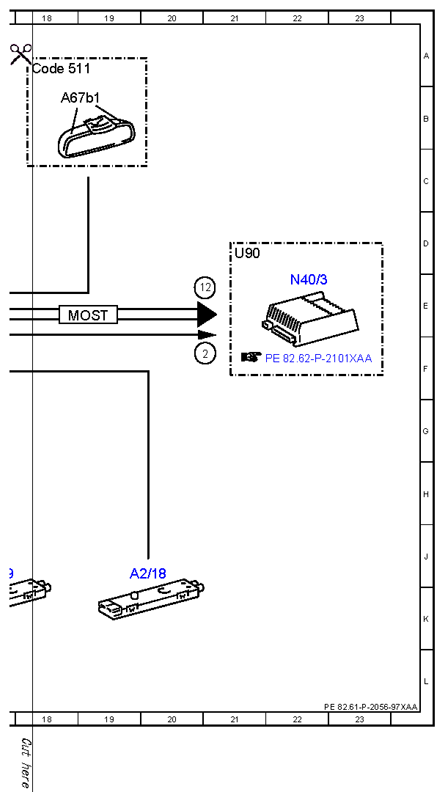

| Code 511 |
Audio 50 APS incl. DVD changer |
18A |
| LIN E1 |
Steering LIN |
4J |
| LVDS |
Low voltage differential signal |
16D |
| MOST |
Media Oriented System Transport |
19E |
| N10/1 |
Front SAM control unit with fuse and relay module |
7D |
| N135 |
Steering wheel electronics |
2J |
| N30/4 |
Electronic Stability Program control unit |
3B |
| N30/7 |
Premium Electronic Stability Program control unit |
3B |
| N40/3 |
Sound system amplifier control unit |
22E |
| N49 |
Steering angle sensor |
3K |
| N80 |
Steering column module control unit |
7J |
| S110 |
Left multifunction steering wheel button group |
2G |
| S111 |
Right multifunction steering wheel button group |
3G |
| U165 |
Valid for AMG |
1B |
| U203 |
Valid without DISTRONIC PLUS |
1A |
| U90 |
Valid for sound system |
21D |
| U909 |
Valid for DISTRONIC PLUS |
1B |
| U986 |
Not valid for AMG |
1A |
