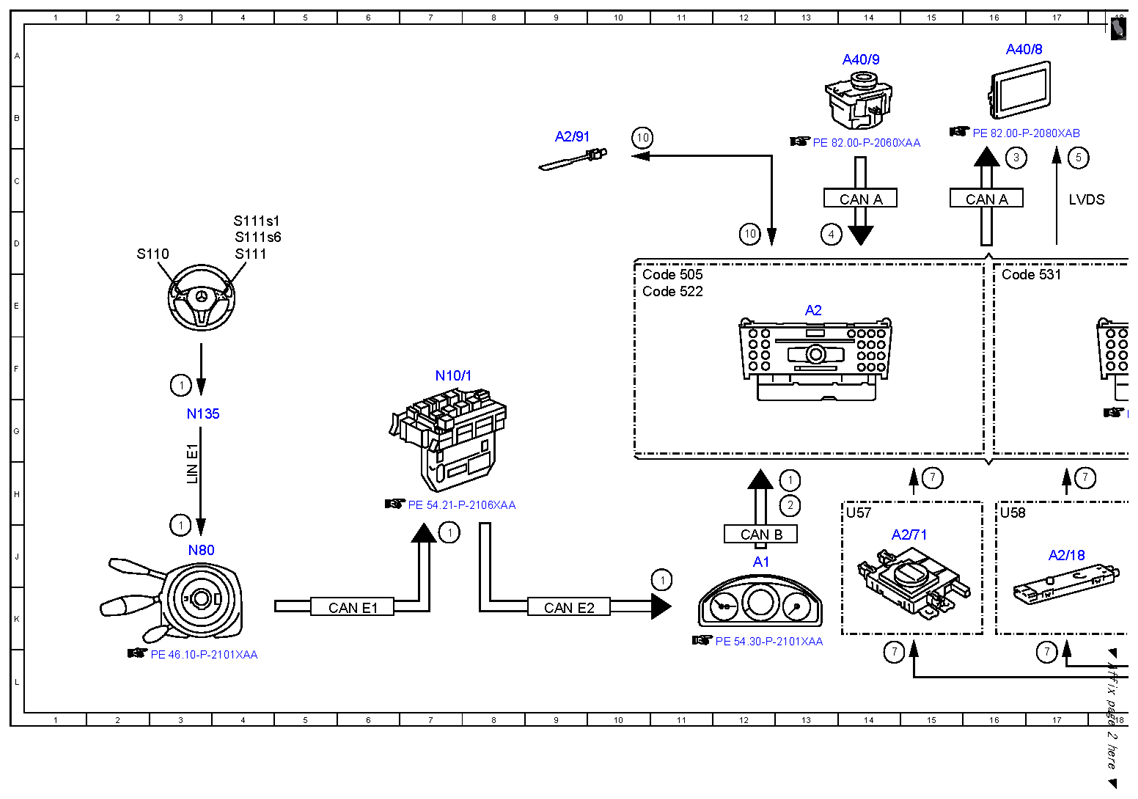

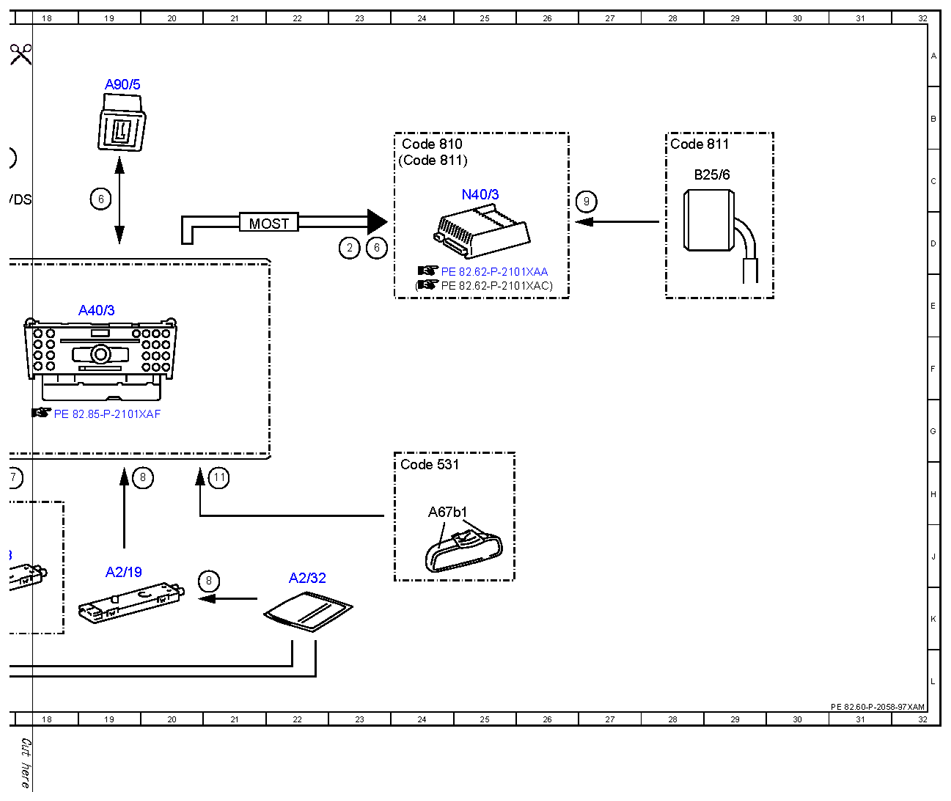

| 1 |
Multifunction steering wheel button group, signal |
3J |
| 1 |
Multifunction steering wheel button group, signal |
13H |
| 1 |
Multifunction steering wheel button group, signal |
3F |
| 1 |
Multifunction steering wheel button group, signal |
7J |
| 1 |
Multifunction steering wheel button group, signal |
11J |
| 10 |
Bluetooth® audio/communication |
10B |
| 10 |
Bluetooth® audio/communication |
12D |
| 11 |
Voice input, signal |
21H |
| 2 |
Vehicle speed, signal |
13H |
| 2 |
Vehicle speed, signal |
23D |
| 3 |
Switch-on request, signal |
16C |
| 4 |
Audio/COMAND controller, request |
13D |
| 5 |
Audio applications, signal |
17C |
| 6 |
Audio, signal |
23D |
| 6 |
Audio, signal |
19C |
| 7 |
AM/FM antenna, signal |
17H |
| 7 |
AM/FM antenna, signal |
15H |
| 7 |
AM/FM antenna, signal |
17L |
| 7 |
AM/FM antenna, signal |
14L |
| 8 |
FM antenna, signal |
20H |
| 8 |
FM antenna, signal |
21J |
| 9 |
Microphone, signal |
27C |
| A1 |
Instrument cluster |
12J |
| A2 |
Radio |
13E |
| A2/18 |
FM 1, AM, CL [ZV] and KEYLESS GO antenna amplifier |
17J |
| A2/19 |
FM 2 and DAB antenna amplifier |
19J |
| A2/32 |
Rear window antenna |
22J |
| A2/71 |
Rear window antenna amplifier 1 |
14J |
| A2/91 |
Bluetooth antenna |
9B |
| A40/3 |
COMAND control unit |
19E |
| A40/8 |
Audio/COMAND display |
16A |
| A40/9 |
Audio/COMAND control panel |
14A |
| A67b1 |
Hands-free system microphone |
24H |
| A90/5 |
Multimedia connection unit |
19B |
| B25/6 |
Sound system microphone |
28C |
| CAN A |
Telematics CAN |
14C |
| CAN A |
Telematics CAN |
16C |
| CAN B |
Interior CAN |
12J |
| CAN E1 |
Chassis CAN 1 |
6K |
| CAN E2 |
Chassis CAN 2 |
9K |
| Code 505 |
Radio 20 NTG5, non-navigation-capable |
10E |
| Code 522 |
Audio 20 radio |
10E |
| Code 531 |
COMAND APS |
16E |
| Code 531 |
COMAND APS |
24H |
| Code 810 |
Sound system |
24B |
| Code 811 |
Extended sound system |
24C |
| Code 811 |
Extended sound system |
28B |
| LIN E1 |
Steering LIN |
3H |
| LVDS |
Low voltage differential signal |
17C |
| MOST |
Media Oriented System Transport |
21D |
| N10/1 |
Front SAM control unit with fuse and relay module |
7F |
| N135 |
Steering wheel electronics |
3G |
| N40/3 |
Sound system amplifier control unit |
25C |
| N80 |
Steering column module control unit |
3J |
| S110 |
Left multifunction steering wheel button group |
2D |
| S111 |
Right multifunction steering wheel button group |
4D |
| S111s1 |
Buttons + and - for setting specific functions and volume control |
4D |
| S111s6 |
Mute button |
4D |
| U57 |
Valid for model 218.9 |
14H |
| U58 |
Valid for model 218.3 |
16H |
