| 1 |

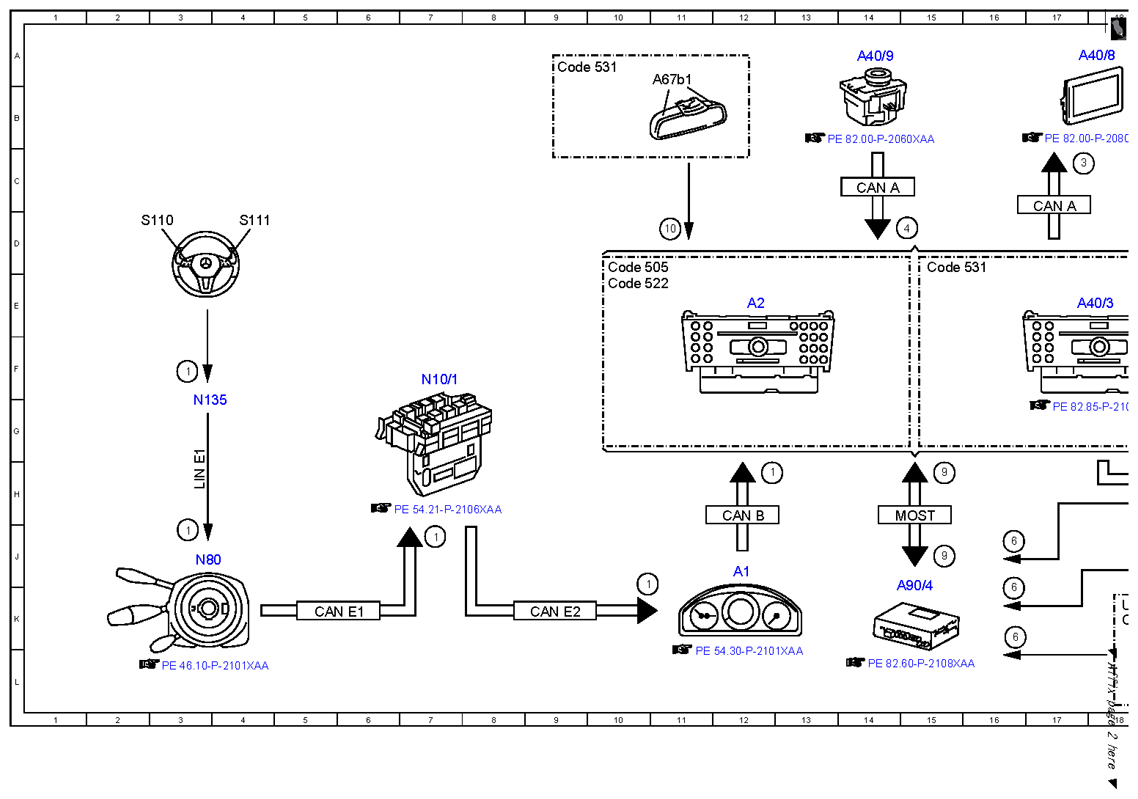

Multifunction steering wheel button group, signal |
3F |
| 1 |
Multifunction steering wheel button group, signal |
10K |
| 1 |
Multifunction steering wheel button group, signal |
12H |
| 1 |
Multifunction steering wheel button group, signal |
3J |
| 1 |
Multifunction steering wheel button group, signal |
7J |
| 10 |
Voice input, signal |
11D |
| 3 |
Switch-on request, signal |
17C |
| 4 |
Audio/COMAND controller, request |
15D |
| 5 |
Audio/COMAND display, message |
19C |
| 6 |
DAB band III, signal |
16K |
| 6 |
DAB band III, signal |
21K |
| 6 |
DAB band III, signal |
16K |
| 6 |
DAB band III, signal |
25K |
| 6 |
DAB band III, signal |
25K |
| 6 |
DAB band III, signal |
28H |

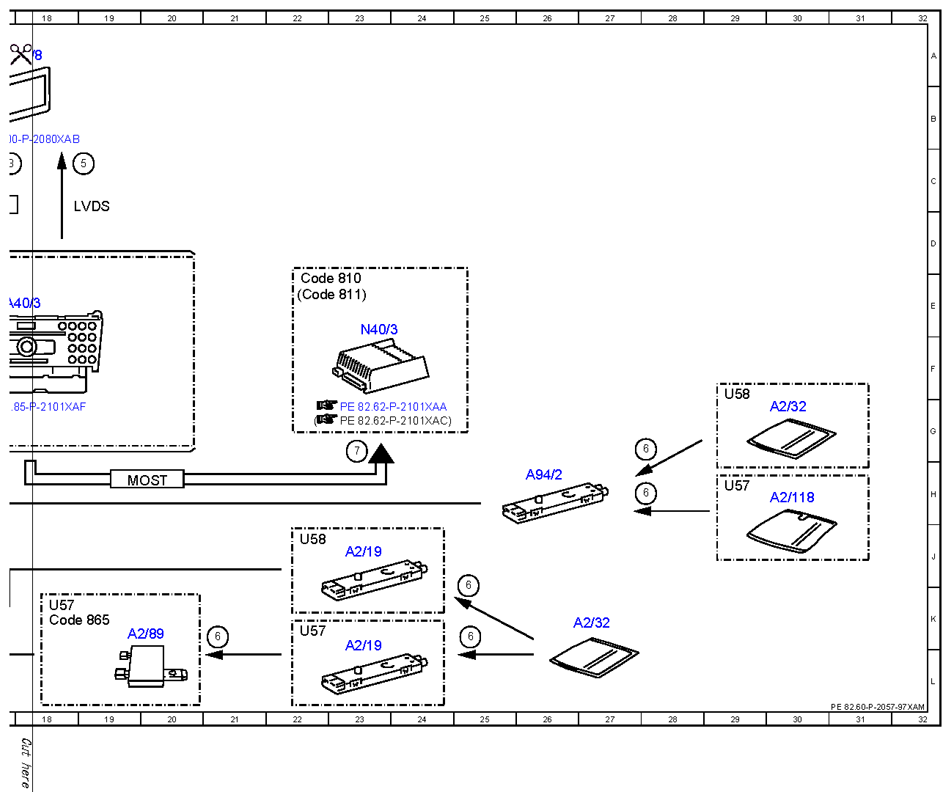

| 7 |
Sound system amplifier, actuation |
23G |
| 9 |
DAB, communication |
15H |
| 9 |
DAB, communication |
15J |
| A1 |
Instrument cluster |
12J |
| A2 |
Radio |
12E |
| A2/118 |
Windshield antenna |
30H |
| A2/19 |
FM 2 and DAB antenna amplifier |
23J |
| A2/19 |
FM 2 and DAB antenna amplifier |
23L |
| A2/32 |
Rear window antenna |
26K |
| A2/32 |
Rear window antenna |
30G |
| A2/89 |
TV antenna splitter |
19K |
| A40/3 |
COMAND control unit |
17E |
| A40/8 |
Audio/COMAND display |
17A |
| A40/9 |
Audio/COMAND control panel |
14A |
| A67b1 |
Hands-free system microphone |
11A |
| A90/4 |
Tuner unit |
15K |
| A94/2 |
TV 2 antenna amplifier |
26H |
| CAN A |
Telematics CAN |
14C |
| CAN A |
Telematics CAN |
17C |
| CAN B |
Interior CAN |
12H |
| CAN E1 |
Chassis CAN 1 |
5K |
| CAN E2 |
Chassis CAN 2 |
9K |
| Code 505 |
Radio 20 NTG5, non-navigation-capable |
10D |
| Code 522 |
Audio 20 radio |
10E |
| Code 531 |
COMAND APS |
15D |
| Code 531 |
COMAND APS |
9A |
| Code 810 |
Sound system |
22E |
| Code 811 |
Extended sound system |
22E |
| Code 865 |
TV tuner (digital) |
18K |
| LIN E1 |
Steering LIN |
3H |
| LVDS |
Low voltage differential signal |
19C |
| MOST |
Media Oriented System Transport |
15H |
| MOST |
Media Oriented System Transport |
20H |
| N10/1 |
Front SAM control unit with fuse and relay module |
7F |
| N135 |
Steering wheel electronics |
3G |
| N40/3 |
Sound system amplifier control unit |
23E |
| N80 |
Steering column module control unit |
3J |
| S110 |
Left multifunction steering wheel button group |
3D |
| S111 |
Right multifunction steering wheel button group |
4D |
| U57 |
Valid for model 218.9 |
22K |
| U57 |
Valid for model 218.9 |
18K |
| U57 |
Valid for model 218.9 |
29H |
| U58 |
Valid for model 218.3 |
22J |
| U58 |
Valid for model 218.3 |
29F |
