Wiring diagram for automatic air conditioning (AAC) control unit - PE83.40-P-2101-97XAC

Code: Designation: Position:
A0 Color code key 56L
A32 AC housing 11L
A32m1 Blower motor 14L
A32m1x1 Blower motor electrical connector 14H
A32n1 Blower regulator 11L
A32x1 Air conditioner housing electrical connector 11G
A32z1 Air conditioner housing connector sleeve 12H
B10/31 Left side air outlet temperature sensor 3L
B10/32 Right side air outlet temperature sensor 4L
B10/35 Left front footwell air outlet temperature sensor 2L
B10/36 Right front footwell air outlet temperature sensor 5L
B10/6 Evaporator temperature sensor 8L
B11/12 Dew point sensor 29L
B32/3 Sun sensor 7L
F32 Front electrical prefuse box 22L
F32f155 Prefuse 155 21K
F32f158 Prefuse 158 20K
M2/10 Left footwell flap actuator motor 45L
M2/11 Right footwell flap actuator motor 38L
M2/12 Left center air outlet flap actuator motor 42L
M2/13 Right center air outlet flap actuator motor 40L
M2/21 Diffuse flap actuator motor 51L
M2/34 Ram air flap actuator motor 32L
M2/35 Rear blend air flap actuator motor 43L
M2/5 Fresh air/air recirculation flap actuator motor 30L
M2/6 Left blending air flap actuator 49L
M2/7 Right blending air flap actuator 34L
M2/8 Left defroster vent flap actuator motor 47L
M2/9 Right defroster vent flap actuator motor 36L
N10/1 Front SAM control unit with fuse and relay module 18L
N10/1f1 Fuse 1 16L
N22/7 Automatic air conditioning control and operating unit 28A
N22/7 Automatic air conditioning control and operating unit 4A
N22/7 Automatic air conditioning control and operating unit 12A
N22/7 Automatic air conditioning control and operating unit 20A
N22/7 Automatic air conditioning control and operating unit 36A
R22/3 PTC heater booster 26L
U12 Valid for left-hand drive vehicles 19H
U12 Valid for left-hand drive vehicles 11C
U12 Valid for left-hand drive vehicles 26D
U13 Valid for right-hand drive vehicles 15H
U13 Valid for right-hand drive vehicles 11C
U13 Valid for right-hand drive vehicles 26D
U576 Valid for heater booster 25H
W15/5 Left front footwell ground point 11C
W15/5 Left front footwell ground point 26E
W15/7 Right front footwell ground point 11D
W15/7 Right front footwell ground point 26E
X18 Vehicle interior and harness for tail lamp electrical connector 11E
X85/8 PTC heater booster electrical connector 25H

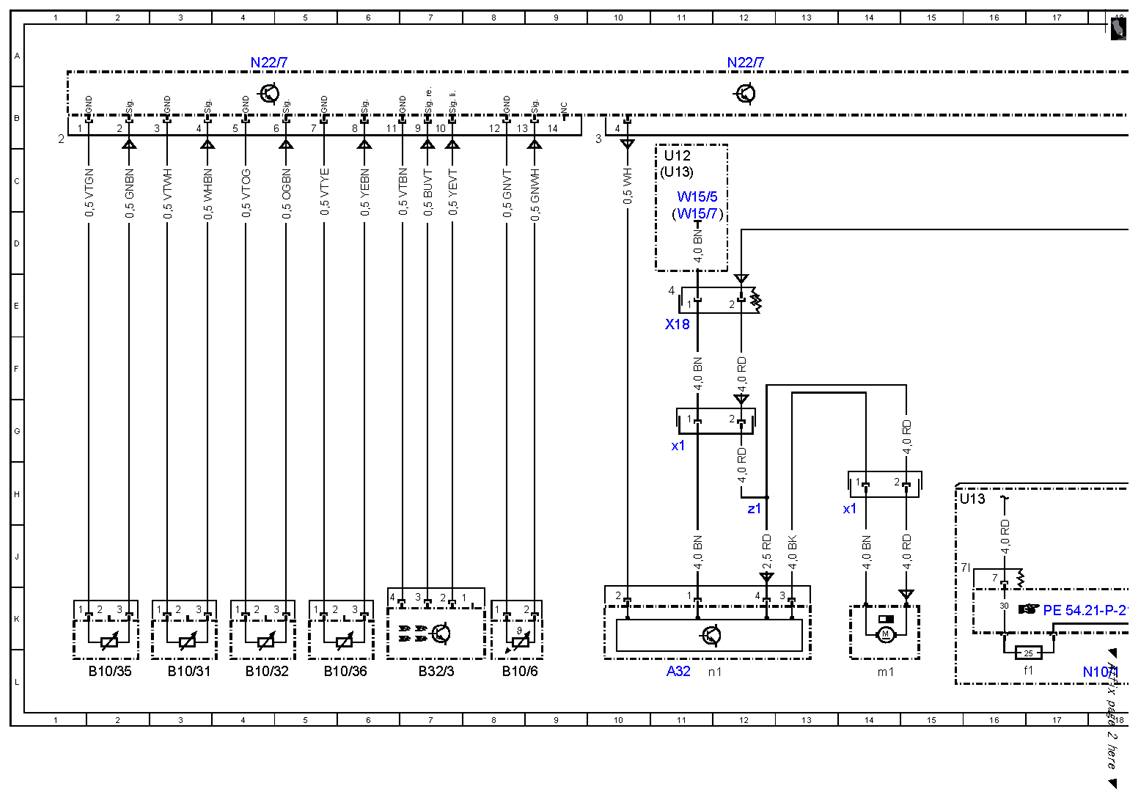

Fig 1: Automatic Air Conditioning Control Unit - Wiring Diagram (1 Of 4)
G10084157Courtesy of MERCEDES-BENZ USA

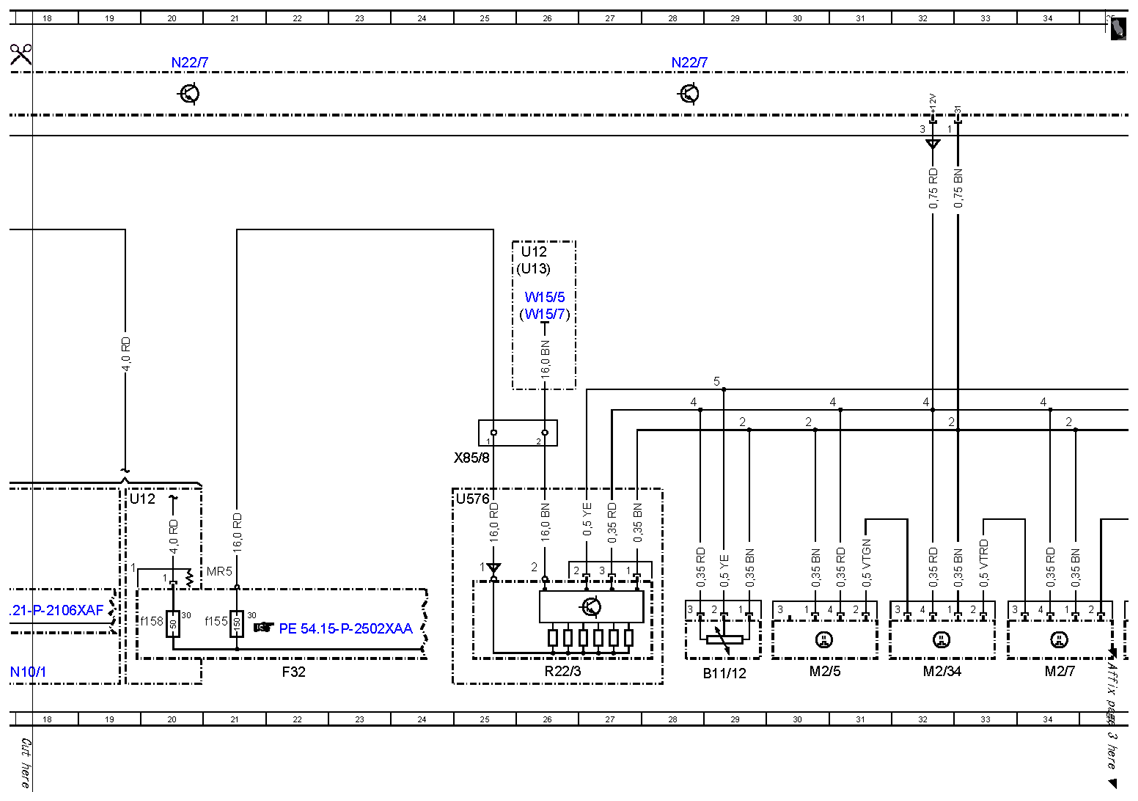

Fig 2: Automatic Air Conditioning Control Unit - Wiring Diagram (2 Of 4)
G10084158Courtesy of MERCEDES-BENZ USA

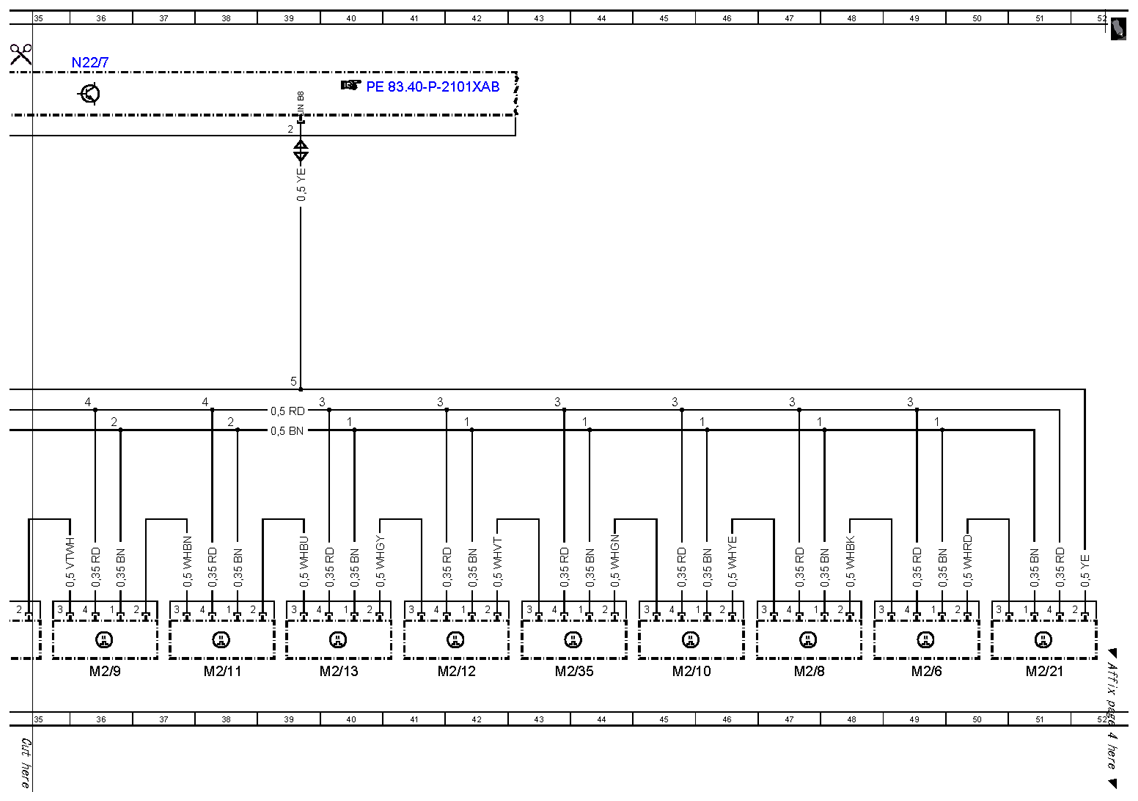

Fig 3: Automatic Air Conditioning Control Unit - Wiring Diagram (3 Of 4)
G10084159Courtesy of MERCEDES-BENZ USA

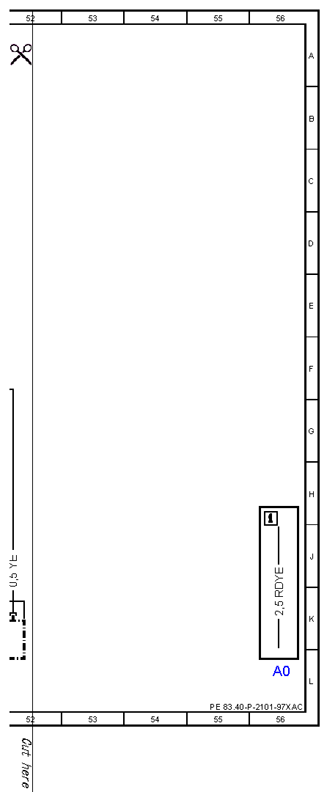

Fig 4: Automatic Air Conditioning Control Unit - Wiring Diagram (4 Of 4)
G10084160Courtesy of MERCEDES-BENZ USA
