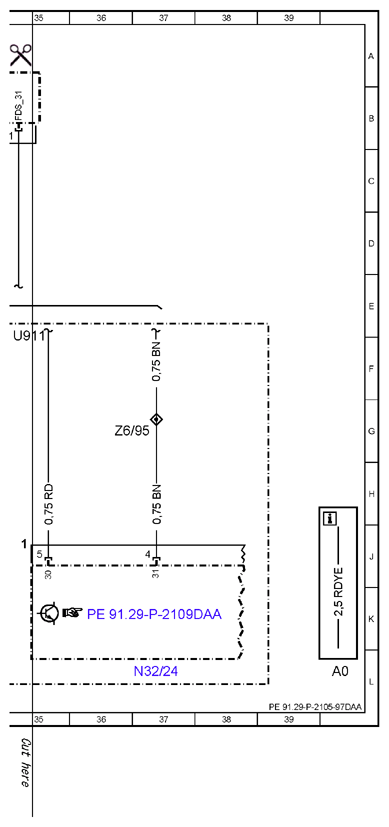

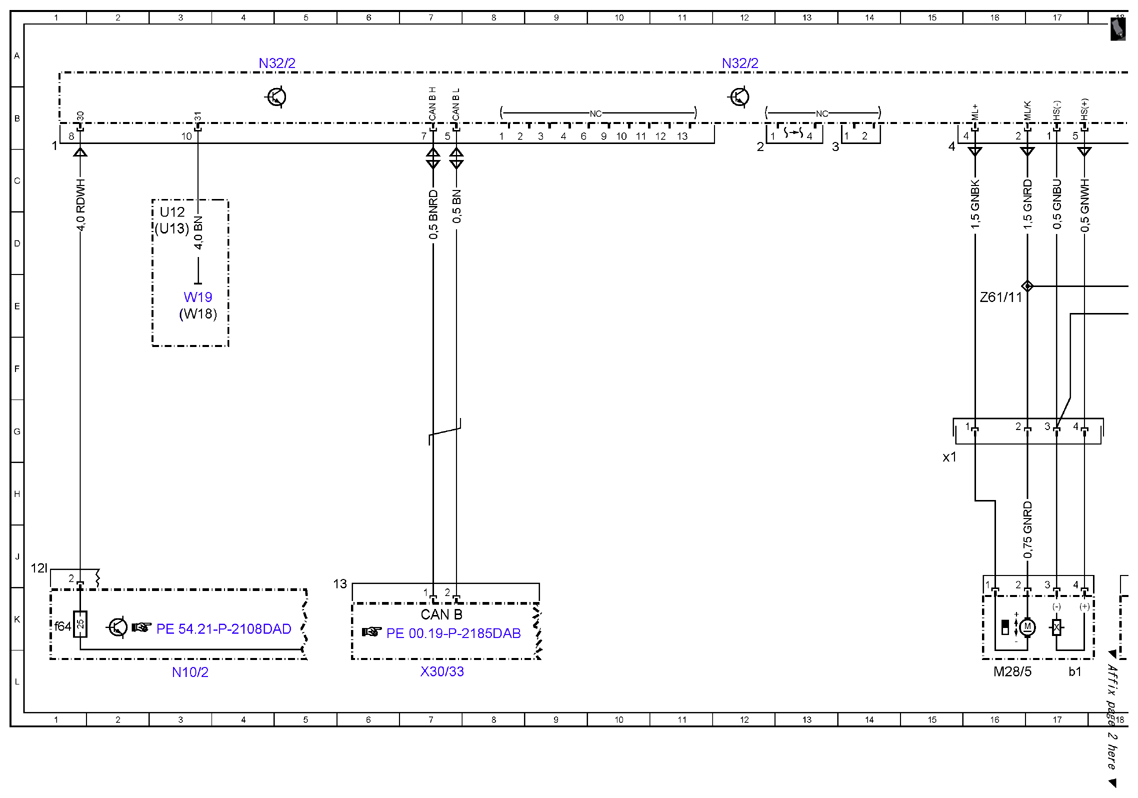

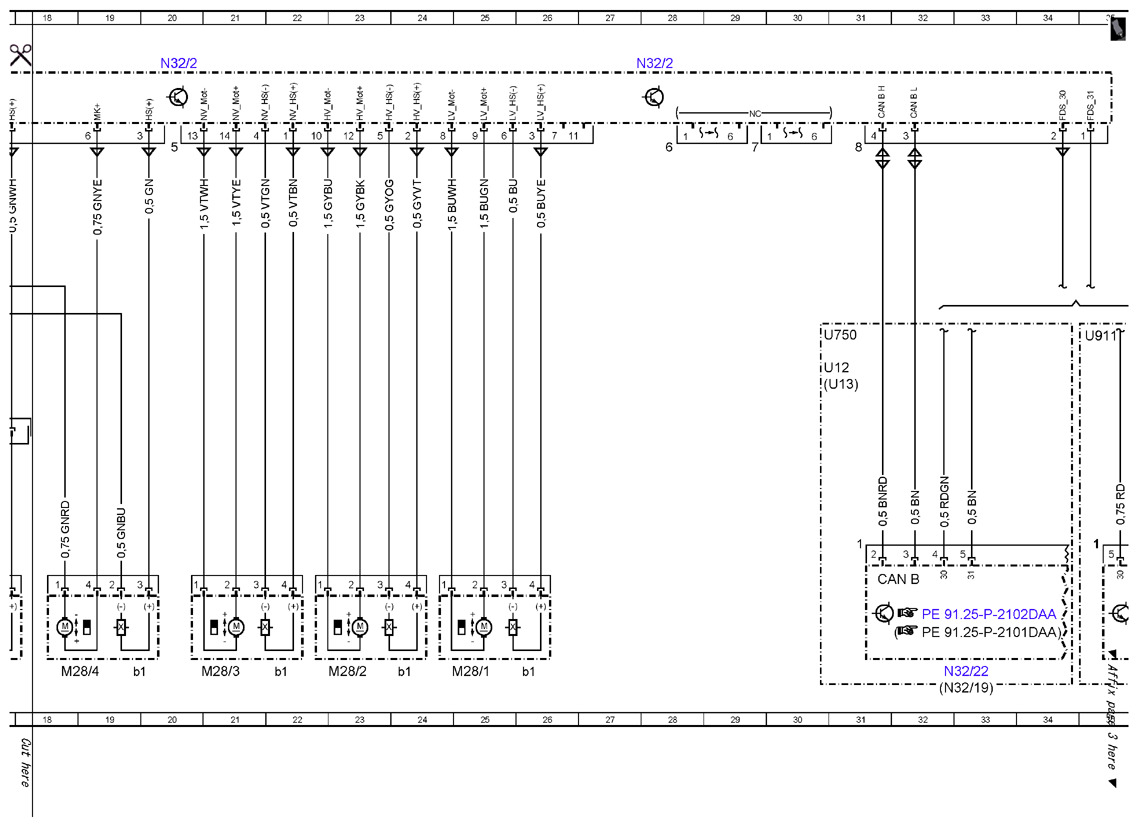

Wiring diagram of front passenger-side seat control unit - PE91.29-P-2105-97DAA
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 212 with CODE 275 (Memory package) Control unit N32/2
| Code: | Designation: | Position: |
|---|---|---|
| CAN B | Interior CAN | 7K |
| CAN B | Interior CAN | 31J |
| M28/1 | Front passenger seat fore/aft adjustment motor | 25L |
| M28/1b1 | Seat fore/aft adjustment Hall sensor, front passenger seat | 26L |
| M28/2 | Front passenger seat height adjustment motor | 23L |
| M28/2b1 | Height adjustment Hall sensor, front passenger seat | 24L |
| M28/3 | Front passenger seat inclination adjustment motor | 21L |
| M28/3b1 | Front passenger seat inclination adjustment motor Hall sensor | 22L |
| M28/4 | Front passenger seat head restraint adjustment motor | 18L |
| M28/4b1 | Head restraint adjustment Hall sensor, front passenger seat | 19L |
| M28/5 | Front passenger seat backrest inclination adjustment motor | 16L |
| M28/5b1 | Backrest inclination Hall sensor, front passenger seat | 17L |
| M28/5x1 | Seat backrest inclination adjustment motor electrical connector, front passenger seat | 15G |
| N10/2 | Rear SAM control unit with fuse and relay module | 3L |
| N10/2f64 | Fuse 64 | 1K |
| N32/19 | Left front dynamic multicontour seat control unit | 32L |
| N32/2 | Front passenger seat control unit | 4A |
| N32/2 | Front passenger seat control unit | 12A |
| N32/2 | Front passenger seat control unit | 20A |
| N32/2 | Front passenger seat control unit | 28A |
| N32/22 | Right front dynamic multicontour seat control unit | 33L |
| N32/24 | Front passenger seat lumbar support adjustment control unit | 37L |
| U12 | Valid for left-hand drive vehicles | 3D |
| U12 | Valid for left-hand drive vehicles | 30F |
| U13 | Valid for right-hand drive vehicles | 3D |
| U13 | Valid for right-hand drive vehicles | 30F |
| U750 | Valid for dynamic multicontour seat | 30F |
| U911 | Valid for lumbar support | 35F |
| W18 | Left front seat crossmember ground point | 3E |
| W19 | Right front seat crossmember ground point | 3E |
| X30/33 | Right vehicle floor interior CAN voltage distributor electrical connector | 7L |
| Z6/95 | Front passenger seat circuit 31 connector sleeve | 37G |
| Z61/11 | Front passenger seat backrest and head restraint adjustment motor connector sleeve | 16E |
