Wiring diagram for drive train sensor CAN - PE00.19-P-2171-97DAA

WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.

MODEL 212 Potential distributorX30/38

Code: Designation: Position:
A0 Color code key 64L
CAN I Drive train sensor CAN 11K
CAN I Drive train sensor CAN 23K
CAN I Drive train sensor CAN 44K
CAN I Drive train sensor CAN 28K
CAN I Drive train sensor CAN 48K
CAN I Drive train sensor CAN 15K
CAN I Drive train sensor CAN 32K
CAN I Drive train sensor CAN 36K
CAN I Drive train sensor CAN 40K
CAN I Drive train sensor CAN 19K
CAN I Drive train sensor CAN 52K
CAN I Drive train sensor CAN 4K
CAN I Drive train sensor CAN 8K
CAN I Drive train sensor CAN 56K
Code 460 Canada version 54E
Code 494 USA version 54E
Code 920 Gasoline direct injection with stratified charge 34E
Code 924 Bivalent natural gas drive 30E
Code U42 BlueTEC diesel exhaust treatment 18E
Code U42 BlueTEC diesel exhaust treatment 38E
Code U42 BlueTEC diesel exhaust treatment 50E
Code U77 BLUETEC (SCR) diesel exhaust treatment 18E
Code U77 BLUETEC (SCR) diesel exhaust treatment 38E
Code U77 BLUETEC (SCR) diesel exhaust treatment 50E
N118/2 CNG control unit 32L
N118/5 AdBlue® control unit 19L
N3/10 ME-SFI [ME] control unit 11L
N3/10 ME-SFI [ME] control unit 15L
N3/9 CDI control unit 7L
N3/9 CDI control unit 3L
N37/4 NOx sensor control unit 36L
N37/5 Left nitrogen oxides control unit 23L
N37/5 Left nitrogen oxides control unit 28L
N37/6 Right nitrogen oxides control unit 44L
N37/6 Right nitrogen oxides control unit 48L
N37/7 Nitrogen oxides control unit downstream of diesel particulate filter 52L
N37/8 Nitrogen oxides control unit downstream of SCR catalytic converter 40L
N74 Soot particulate sensor control unit 56L
U1018 Valid for gasoline engine 276 26E
U1018 Valid for gasoline engine 276 46E
U1018 Valid for gasoline engine 276 9E
U1020 Valid for gasoline engine with stratified operation 26E
U1020 Valid for gasoline engine with stratified operation 46E
U1020 Valid for gasoline engine with stratified operation 9E
U157 Valid for combustion engine 272 DE 9E
U157 Valid for combustion engine 272 DE 22E
U157 Valid for combustion engine 272 DE 42E
U2 Valid for all except USA 6E
U244 Valid for BlueTEC 2E
U244 Valid for BlueTEC 6E
U362 Valid for gasoline engine 274 13E
U362 Valid for gasoline engine 274 30E
U362 Valid for gasoline engine 274 34E
U561 Valid for Delphi system 7E
U562 Valid for Bosch system 3E
U880 Valid for diesel engine 642 1E
U880 Valid for diesel engine 642 54E
U948 Valid for diesel engine 651 5E
U948 Valid for diesel engine 651 1E
U948 Valid for diesel engine 651 5E
U948 Valid for diesel engine 651 54F
W18 Left front seat crossmember ground point 10D
X30/38 Potential distributor electrical connector (CAN I) 12A
X30/38 Potential distributor electrical connector (CAN I) 28A
X30/38 Potential distributor electrical connector (CAN I) 36A
X30/38 Potential distributor electrical connector (CAN I) 45A
X30/38 Potential distributor electrical connector (CAN I) 20A
X30/38 Potential distributor electrical connector (CAN I) 52A
X86/1 Nitrogen oxides control unit electrical connector 39H
X86/1 Nitrogen oxides control unit electrical connector 52H
X86/1 Nitrogen oxides control unit electrical connector 56H
X86/3 Nitrogen oxides control unit electrical connector 27H
X86/3 Nitrogen oxides control unit electrical connector 35H
X86/4 Right nitrogen oxides control unit electrical connector 48H

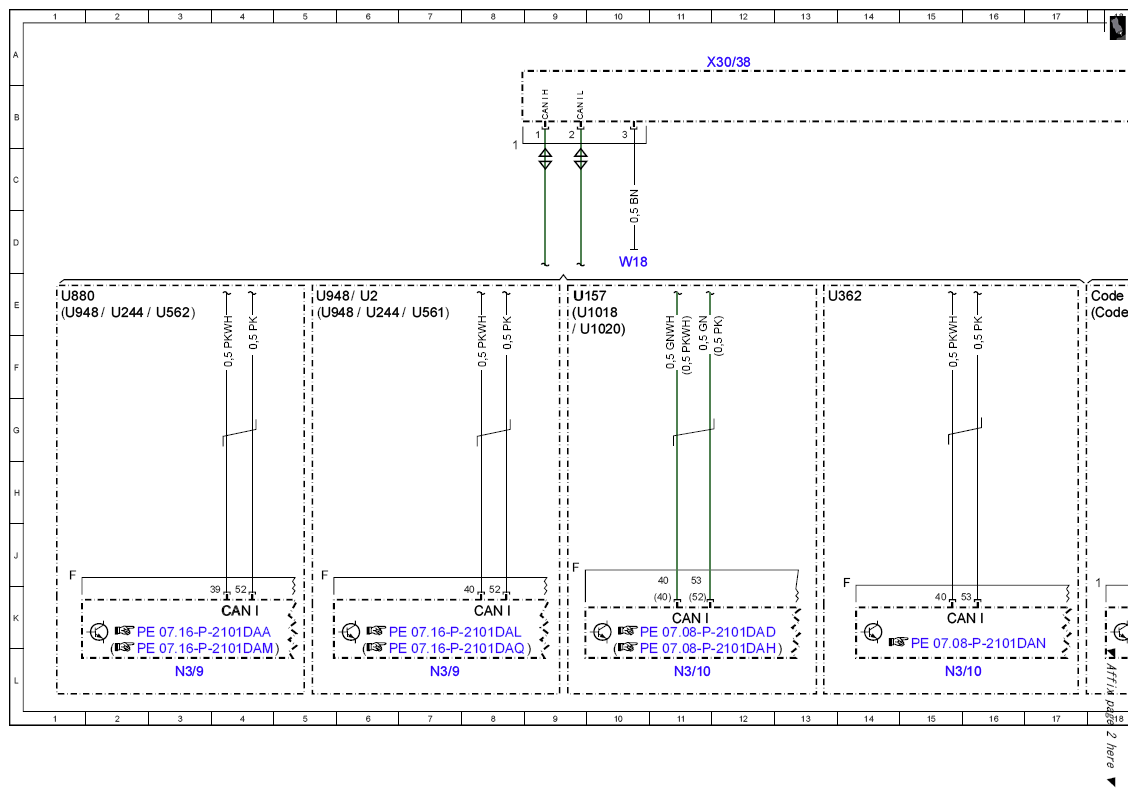

Fig 1: Drive Train Sensor CAN - Circuit Diagram (1 Of 4)
G10053995Courtesy of MERCEDES-BENZ USA

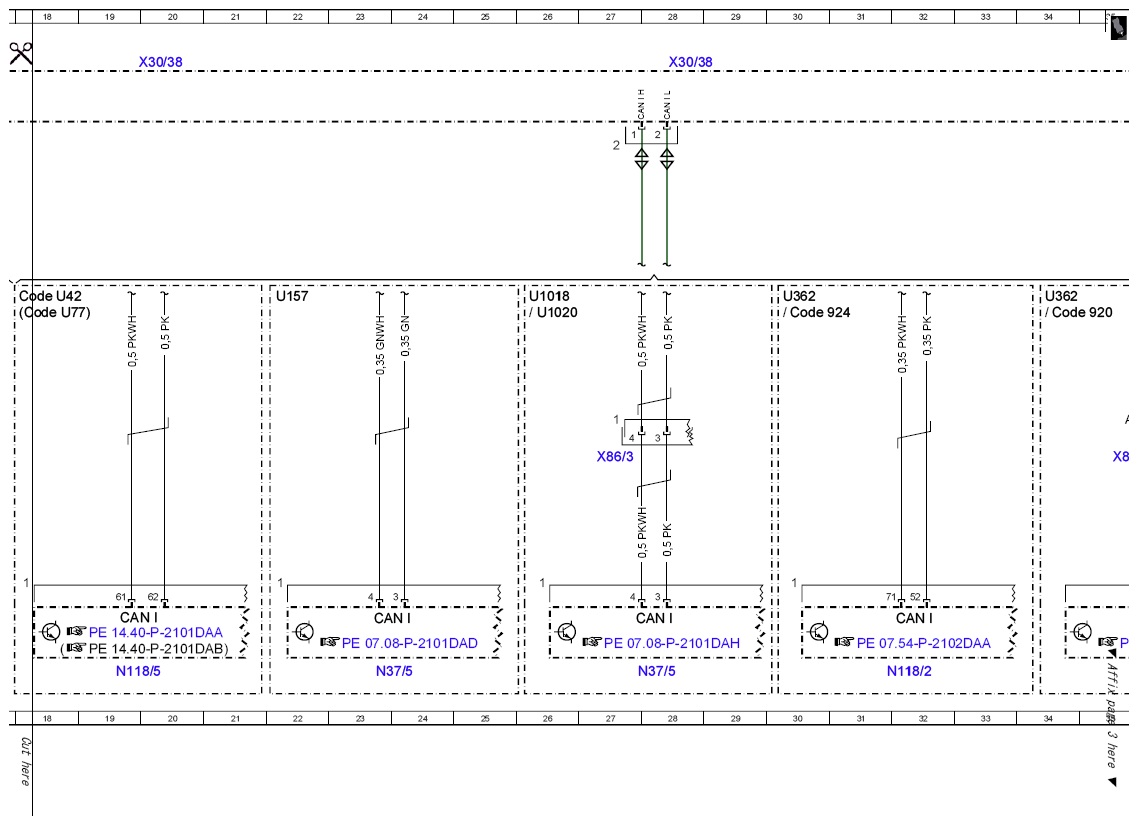

Fig 2: Drive Train Sensor CAN - Circuit Diagram (2 Of 4)
G10053996Courtesy of MERCEDES-BENZ USA

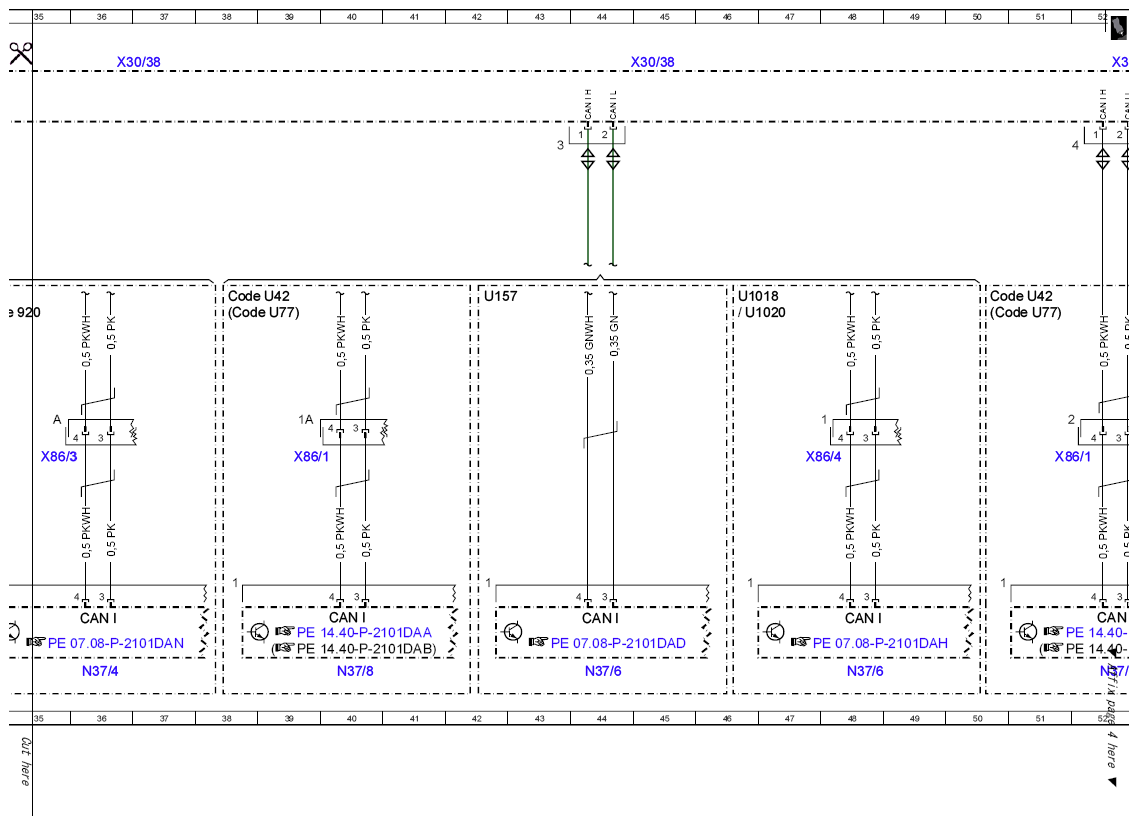

Fig 3: Drive Train Sensor CAN - Circuit Diagram (3 Of 4)
G10053997Courtesy of MERCEDES-BENZ USA

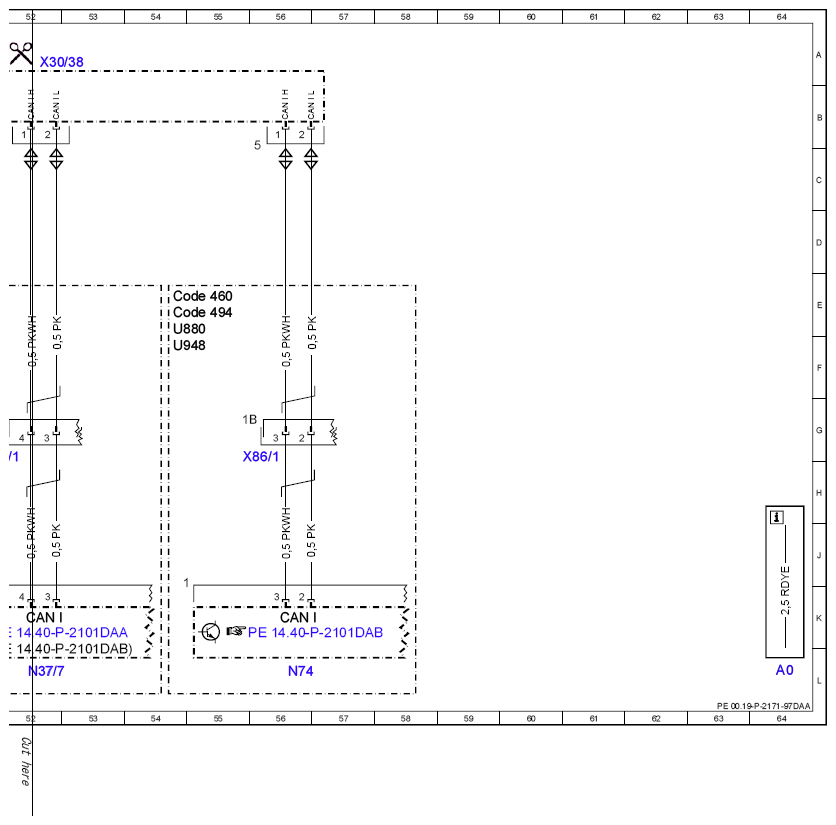

Fig 4: Drive Train Sensor CAN - Circuit Diagram (4 Of 4)
G10053998Courtesy of MERCEDES-BENZ USA
