Wiring diagram for common rail diesel injection (CDI) control unit - PE07.16-P-2101-97DAF

WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.

ENGINE 651 up to 5/31/10 in MODEL 212 (except 212.098/298) except CODE U42 (BlueTEC diesel exhaust treatment (SCR)) Control unit N3/9, engine connector, sheet 1

Code: Designation: Position:
A0 Color code key 48L
A16/1 Cylinder 3+4 knock sensor 36L
A16/4 Cylinder 1+2 knock sensor 35L
B1 Oil temperature sensor 27L
B11/4 Coolant temperature sensor 29L
B17/8 Charge air temperature sensor 31L
B19/11 Temperature sensor upstream of turbocharger 30L
B2/5 Hot film mass air flow sensor 20L
B2/5b1 Intake air temperature sensor 20L
B28/5 Pressure sensor downstream of air filter 38L
B4/6 Rail pressure sensor 26L
B5/1 Boost pressure sensor 41L
B5/4 Low-pressure turbocharger boost pressure sensor 43L
B50 Fuel temperature sensor 32L
B6/1 Camshaft Hall sensor 24L
B60 Exhaust pressure sensor 40L
L5 Crankshaft position sensor 33L
N3/9 CDI control unit 4A
N3/9 CDI control unit 12A
N3/9 CDI control unit 20A
N3/9 CDI control unit 28A
N3/9 CDI control unit 37A
N3/9 CDI control unit 44A
R39/1 Vent line heater element 18L
S43 Oil level check switch 22L
U243 Valid for diesel engine 651 with all-wheel drive 13L
U249 Valid for diesel engine 651 without all-wheel drive 13K
U963 Valid for piezo fuel injector 6B
U963 Valid for piezo fuel injector 42B
U964 Valid for all except piezo fuel injector 1B
Y76/1 Cylinder 1 fuel injector 2L
Y76/1 Cylinder 1 fuel injector 10L
Y76/2 Cylinder 2 fuel injector 3L
Y76/2 Cylinder 2 fuel injector 7L
Y76/3 Cylinder 3 fuel injector 4L
Y76/3 Cylinder 3 fuel injector 8L
Y76/4 Cylinder 4 fuel injector 5L
Y76/4 Cylinder 4 fuel injector 12L
Y85 Exhaust gas recirculation cooler bypass switchover valve 17L
Z1/1 Connector sleeve / sensor 25G
Z1z1 Connector sleeve 3 in wiring harness 11G
Z6/25 Sensor voltage supply connector sleeve 24G
Z6/28 Sensor ground connector sleeve 28G
Z6/29 Sensor ground connector sleeve 23G
Z6/31 Sensor voltage supply connector sleeve 39G
Z6/32 Sensor ground connector sleeve 41G
Z6/34 Sensor ground connector sleeve 32G
Z7/5z3 Circuit 87 connector sleeve 16G

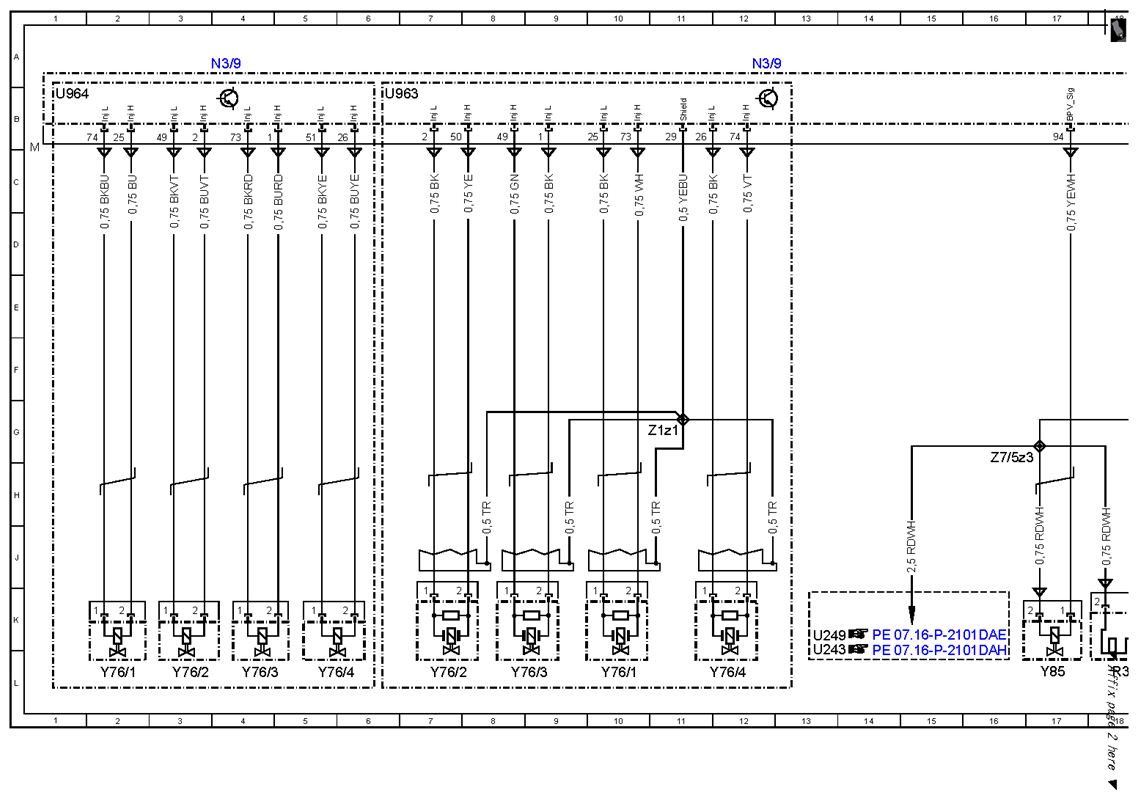

Fig 1: Common Rail Diesel Injection (CDI) Control Unit - Circuit Diagram (1 Of 3)
G10054340Courtesy of MERCEDES-BENZ USA

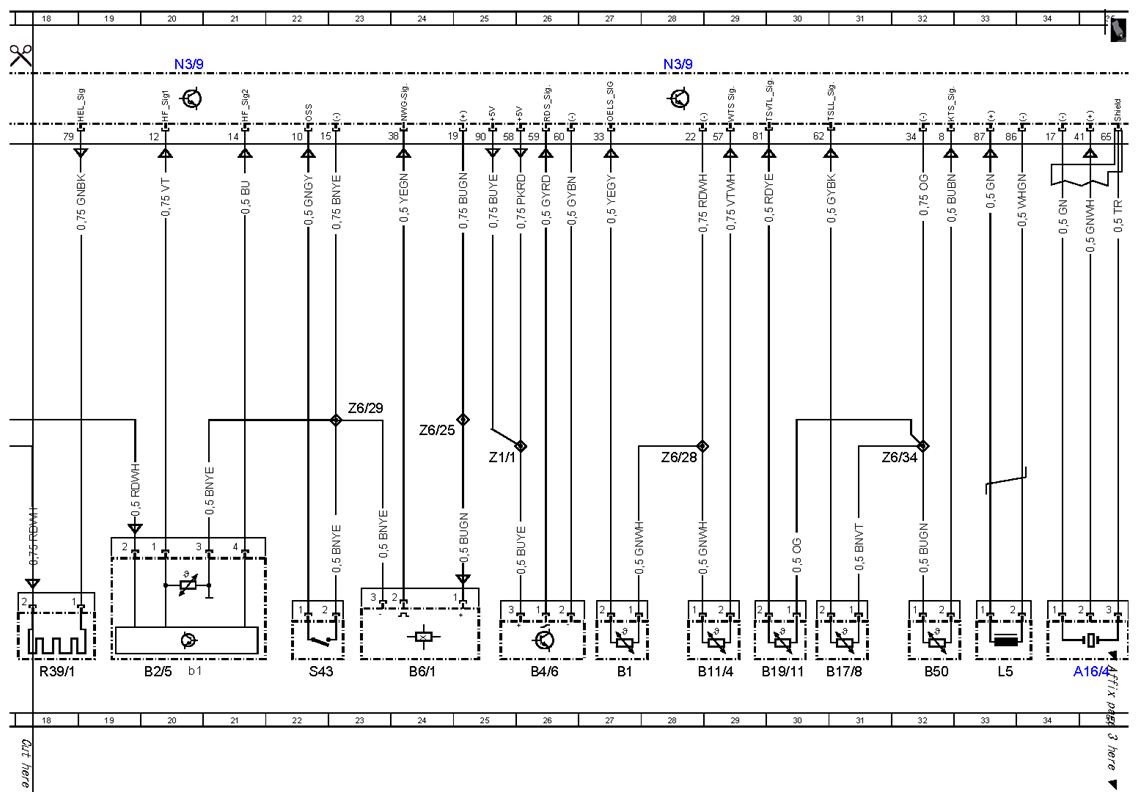

Fig 2: Common Rail Diesel Injection (CDI) Control Unit - Circuit Diagram (2 Of 3)
G10054341Courtesy of MERCEDES-BENZ USA

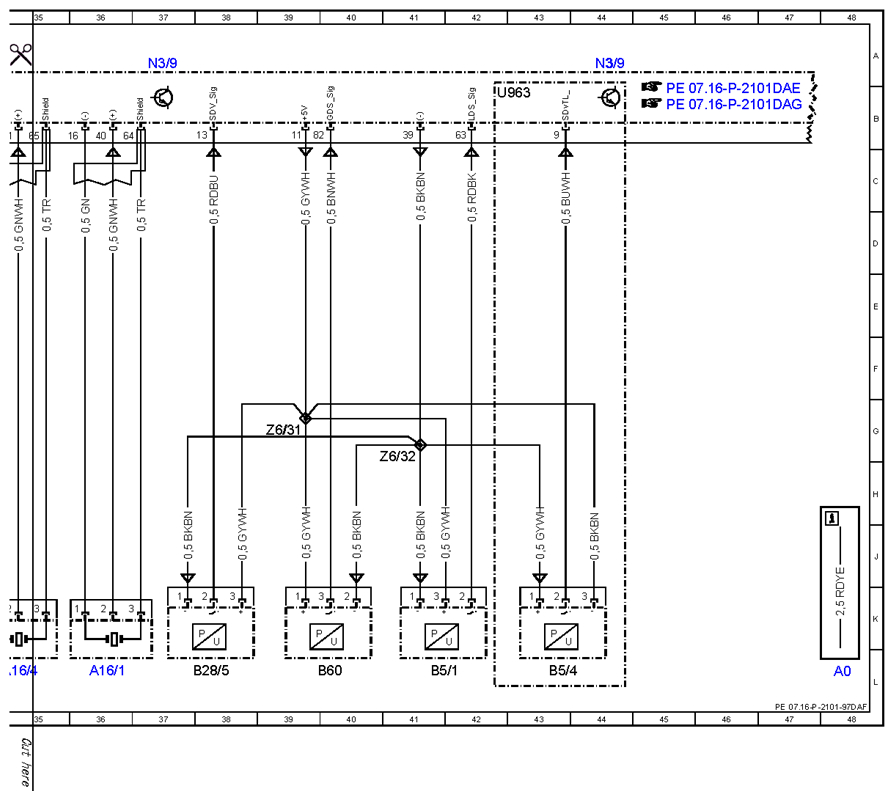

Fig 3: Common Rail Diesel Injection (CDI) Control Unit - Circuit Diagram (3 Of 3)
G10054342Courtesy of MERCEDES-BENZ USA
