Wiring diagram for common rail diesel injection (CDI) control unit - PE07.16-P-2101-97DAA

WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.

ENGINE 642 in MODEL 212 Control unit N3/9, vehicle connector, sheet 1

Code: Designation: Position:
A0 Color code key 56L
B16/15 Temperature sensor upstream of SCR catalytic converter 48L
B37 Accelerator pedal sensor 43L
CAN C Drive train CAN 36K
CAN E Chassis CAN 40K
CAN E1 Chassis CAN 1 40K
CAN I Drive train sensor CAN 50K
M4/7 Combustion engine and air conditioning with integrated control fan motor 29L
N10/1 Front SAM control unit with fuse and relay module 12L
N10/1 Front SAM control unit with fuse and relay module 20L
N10/1f22 Fuse 22 14L
N10/1f23 Fuse 23 16L
N10/1f24 Fuse 24 19L
N10/1f27 Fuse 27 13L
N10/1f6 Fuse 6 11L
N10/2 Rear SAM control unit with fuse and relay module 7L
N118 Fuel pump control unit 3L
N2/10 Supplemental restraint system control unit 33L
N3/9 CDI control unit 5A
N3/9 CDI control unit 12A
N3/9 CDI control unit 20A
N3/9 CDI control unit 28A
N3/9 CDI control unit 37A
N3/9 CDI control unit 53A
N3/9 CDI control unit 44A
S40/3 Clutch pedal switch 45L
U1008 Not valid for BlueTEC 9E
U12 Valid for left-hand drive vehicles 45F
U13 Valid for right-hand drive vehicles 45G
U24 Valid for manual transmission 45A
U244 Valid for BlueTEC 10E
U244 Valid for BlueTEC 47A
U244 Valid for BlueTEC 23J
U245 Valid for fuel system control unit 1F
U246 Valid without fuel system control unit 5F
U931 Not valid for diesel engine 642 BlueTEC 23J
W15/1 Right footwell ground point 46H
W15/2 Left footwell ground point 46G
W18 Left front seat crossmember ground point 51H
W3/1 Ground point (right front wheel well) 27L
W3/1 Ground point (right front wheel well) 17E
X25/2 Engine compartment/interior electrical connector 29E
X26 Interior and engine wiring harness electrical connector 23E
X30/21 Drive train CAN voltage distributor electrical connector 36L
X30/30 Vehicle floor chassis CAN voltage distributor electrical connector 40L
X30/38 Potential distributor electrical connector (CAN I) 50L
X86/1 Nitrogen oxides control unit electrical connector 47E
Z3 Tml. 15 connector sleeve 11F
Z51/19 Engine management crash signal connector sleeve 33E
Z6 Circuit 31 connector sleeve 26G
Z7/35 Circuit 87 M1e connector sleeve 15E
Z7/5z1 Circuit 87 connector sleeve 25G
Z7/5z2 Circuit 87 connector sleeve 24G
Z7/5z3 Circuit 87 connector sleeve 23G

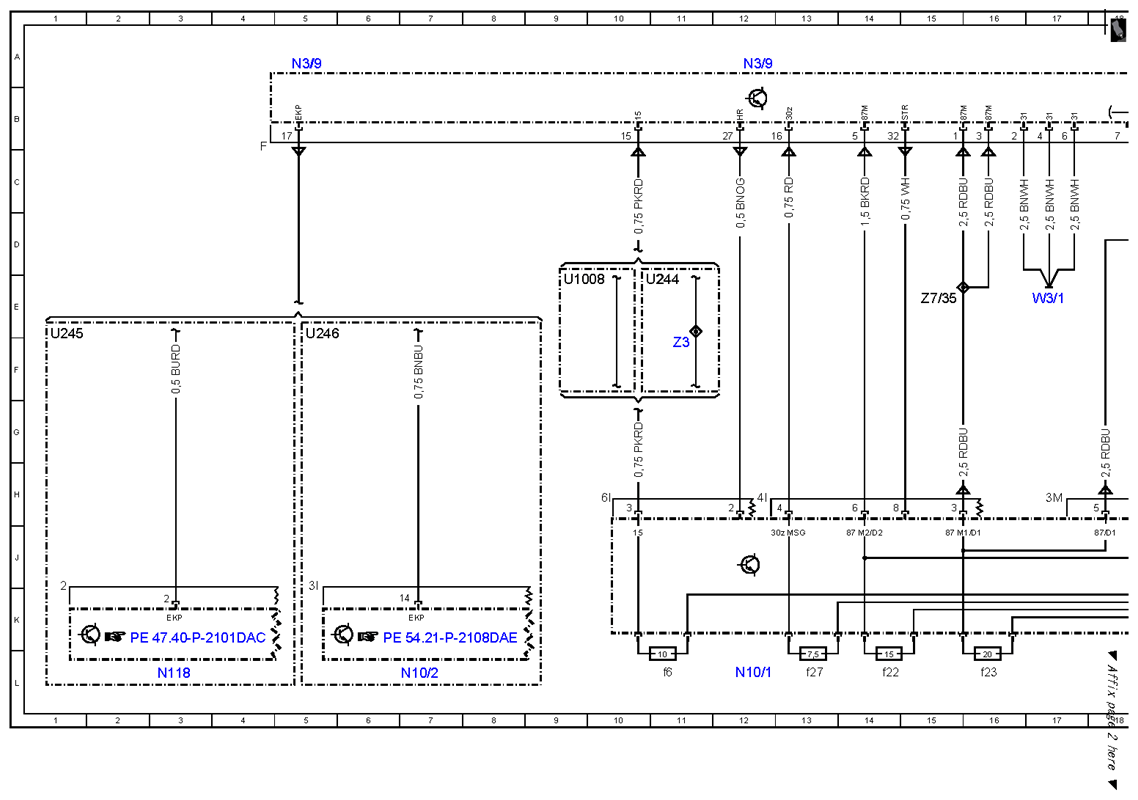

Fig 1: Common Rail Diesel Injection (CDI) Control Unit - Circuit Diagram (1 Of 4)
G10054318Courtesy of MERCEDES-BENZ USA

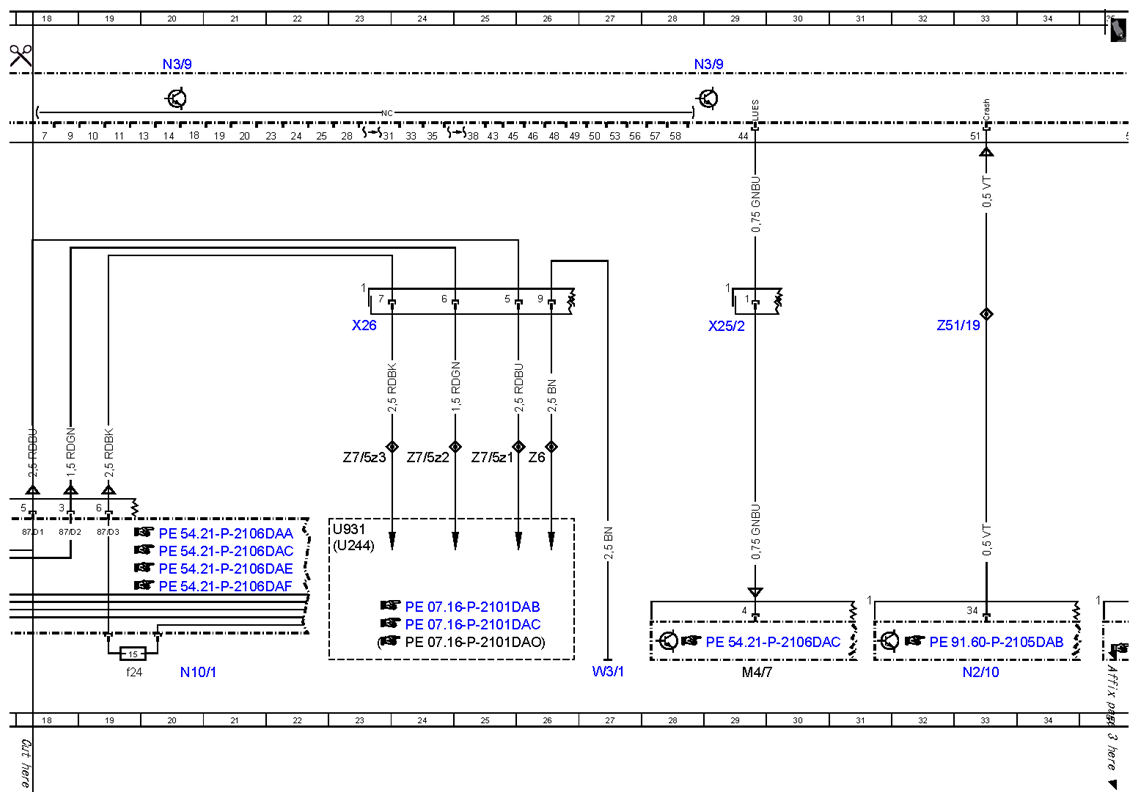

Fig 2: Common Rail Diesel Injection (CDI) Control Unit - Circuit Diagram (2 Of 4)
G10054319Courtesy of MERCEDES-BENZ USA

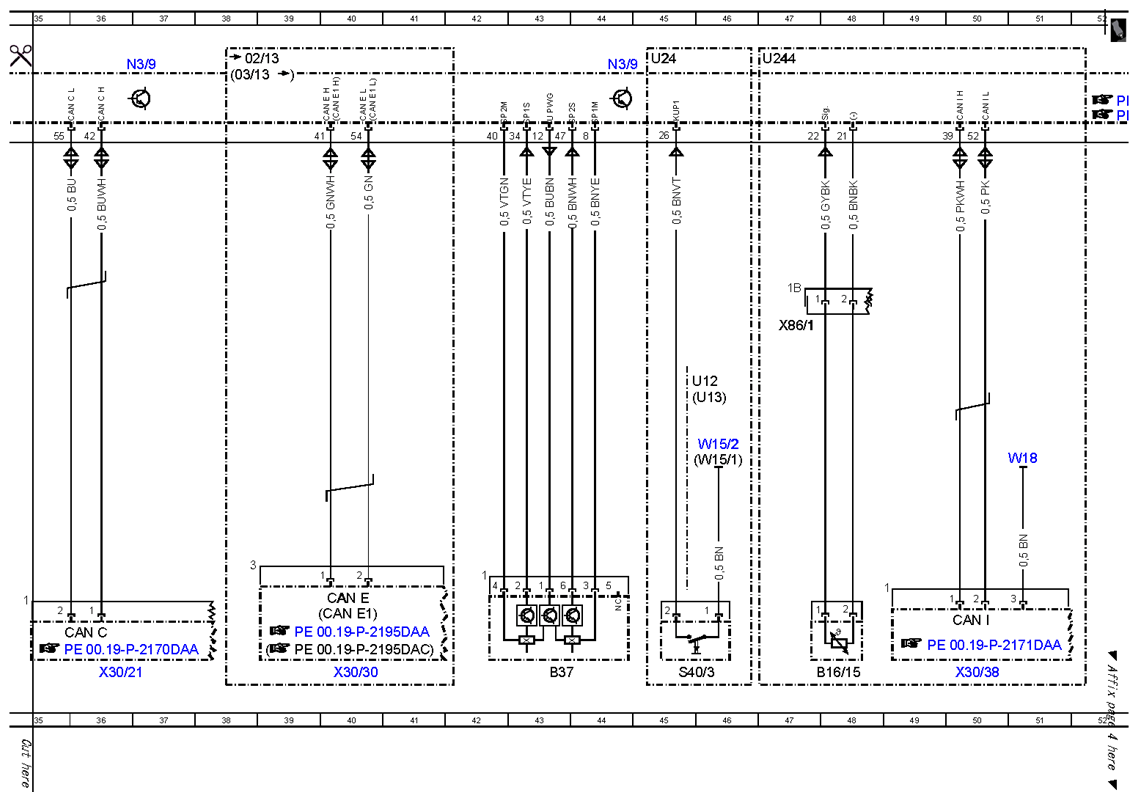

Fig 3: Common Rail Diesel Injection (CDI) Control Unit - Circuit Diagram (3 Of 4)
G10054320Courtesy of MERCEDES-BENZ USA

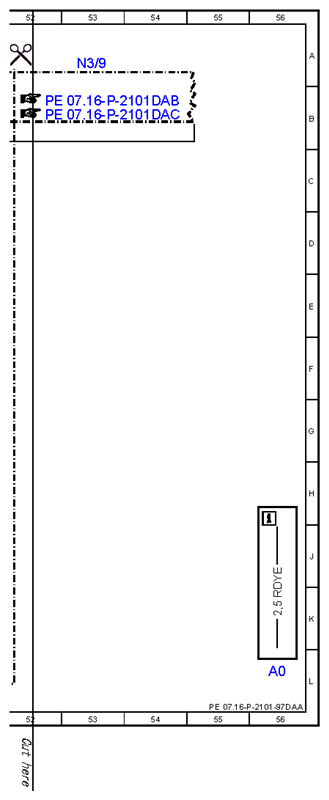

Fig 4: Common Rail Diesel Injection (CDI) Control Unit - Circuit Diagram (4 Of 4)
G10054321Courtesy of MERCEDES-BENZ USA
