Wiring diagram for gasoline direct injection system control unit - PE07.08-P-2101-97XAA

Code: Designation: Position:
A0 Color code key 80L
A9 Refrigerant compressor 24L
B11/15 Radiator sensor for engine diagnosis 50L
B37 Accelerator pedal sensor 39L
B4/3 Fuel tank pressure sensor 75L
CAN E Chassis CAN 63K
CAN E1 Chassis CAN 1 63K
Code 494 USA version 46F
Code 494 USA version 48G
Code 494 USA version 73D
Code 917 PZEV emission USA 48G
Code B03 ECO start/stop function 20E
Code B03 ECO start/stop function 26E
F32 Front electrical prefuse box 34L
F32f154 Prefuse 154 32K
K60 Coolant circulation pump relay 58L
M1 Starter 18L
M4/7 Combustion engine and air conditioning with integrated control fan motor 37L
M45 Coolant circulation pump 60L
N10/1 Front SAM control unit with fuse and relay module 4L
N10/1 Front SAM control unit with fuse and relay module 12L
N10/1 Front SAM control unit with fuse and relay module 28L
N10/1f22 Fuse 22 13L
N10/1f23 Fuse 23 10L
N10/1f24 Fuse 24 11L
N10/1f27 Fuse 27 2L
N10/1f6 Fuse 6 7L
N10/1f7 Fuse 7 9L
N10/2 Rear SAM control unit with fuse and relay module 54L
N10/2f46 Fuse 46 53L
N10/2f87 Fuse 87 53L
N118 Fuel pump control unit 67L
N2/10 Supplemental restraint system control unit 71L
N3/10 ME-SFI [ME] control unit 22L
N3/10 ME-SFI [ME] control unit 4A
N3/10 ME-SFI [ME] control unit 12A
N3/10 ME-SFI [ME] control unit 20A
N3/10 ME-SFI [ME] control unit 28A
N3/10 ME-SFI [ME] control unit 36A
N3/10 ME-SFI [ME] control unit 44A
N3/10 ME-SFI [ME] control unit 52A
N3/10 ME-SFI [ME] control unit 60A
N3/10 ME-SFI [ME] control unit 68A
U1 Valid for USA 52F
U1019 Valid for gasoline engine 278 48F
U2 Valid for all except USA 52G
W16/5 Left major assembly compartment electronics ground point 2E
W2 Right front ground point at lamp unit 50H
W2 Right front ground point at lamp unit 60H
W9 Left front ground point (at lamp unit) 37H
X25/2 Engine compartment/interior electrical connector 26H
X25/4 Fuel tank electrical connector 74H
X26 Interior and engine wiring harness electrical connector 14H
X30/30 Vehicle floor chassis CAN voltage distributor electrical connector 63L
Y58/1 Purge control valve 44L
Y58/4 Activated charcoal filter shutoff valve 47L
Z51/19 Engine management crash signal connector sleeve 71G
Z7/36z1 Circuit 87 M2e connector sleeve 5E
Z7/36z1 Circuit 87 M2e connector sleeve 49E
Z7/73 Circuit 87 connector sleeve 3E

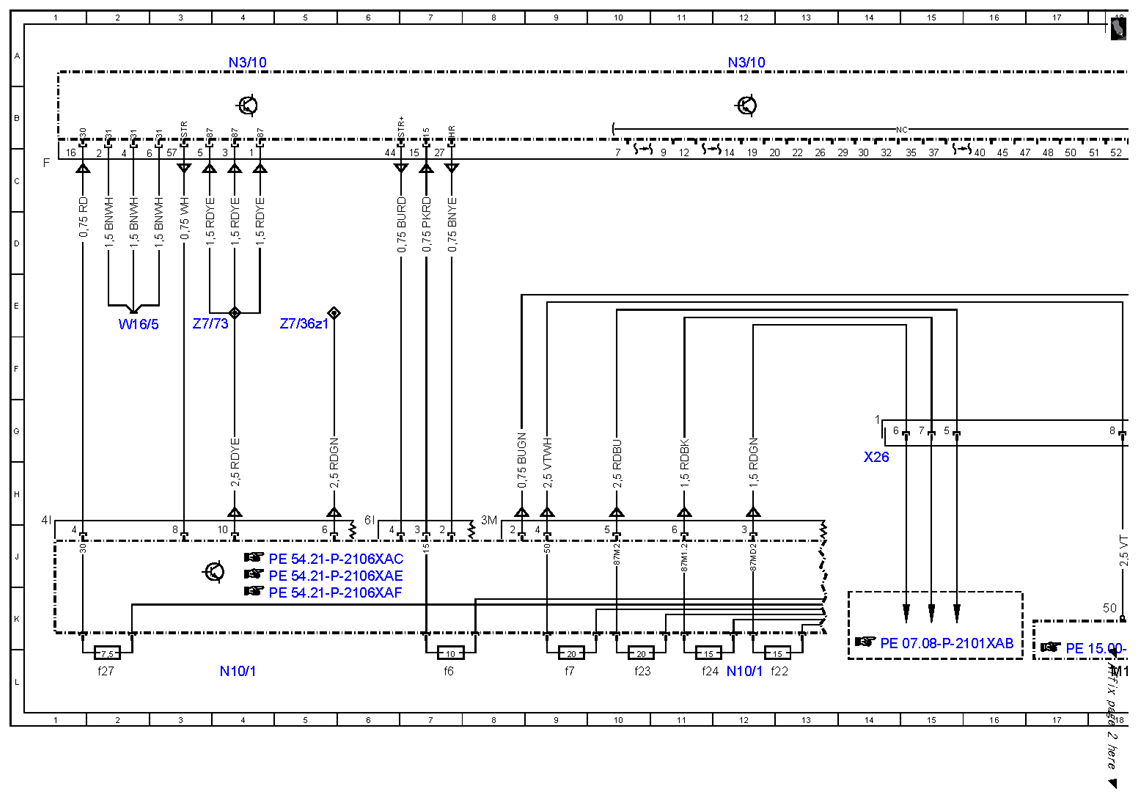

Fig 1: Gasoline Direct Injection System Control Unit - Wiring Diagram (1 Of 5)
G10083468Courtesy of MERCEDES-BENZ USA

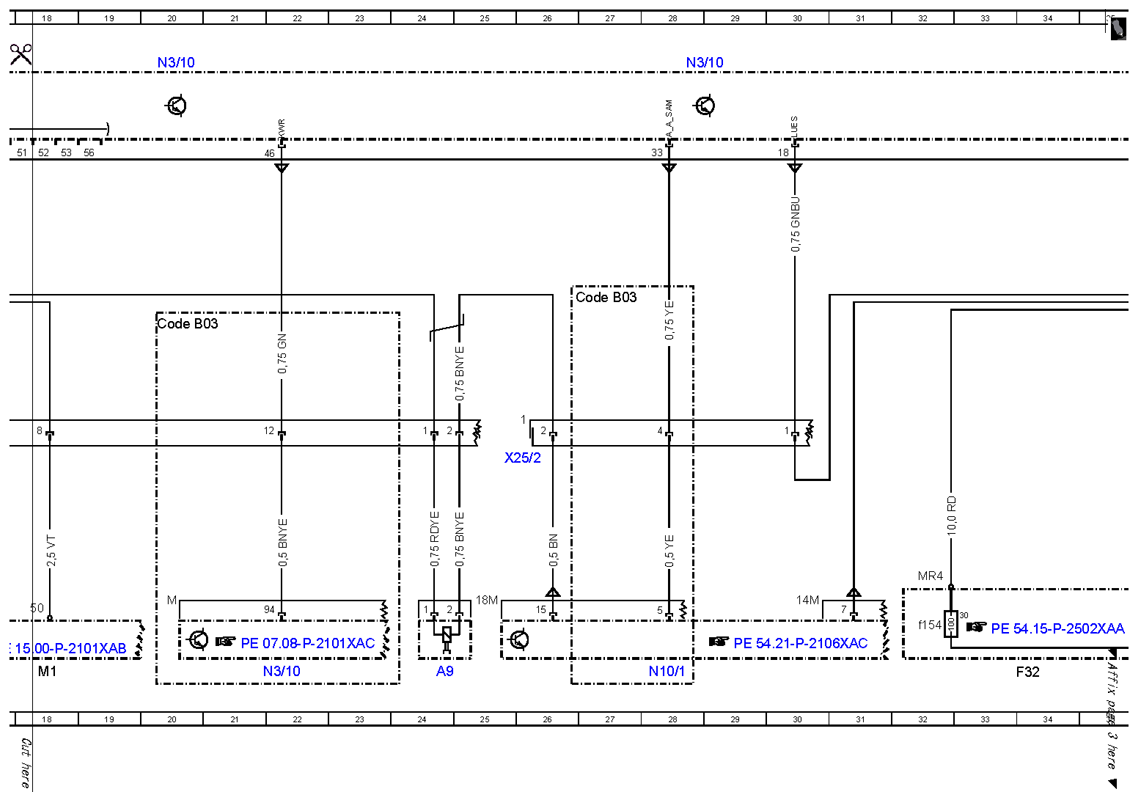

Fig 2: Gasoline Direct Injection System Control Unit - Wiring Diagram (2 Of 5)
G10083469Courtesy of MERCEDES-BENZ USA

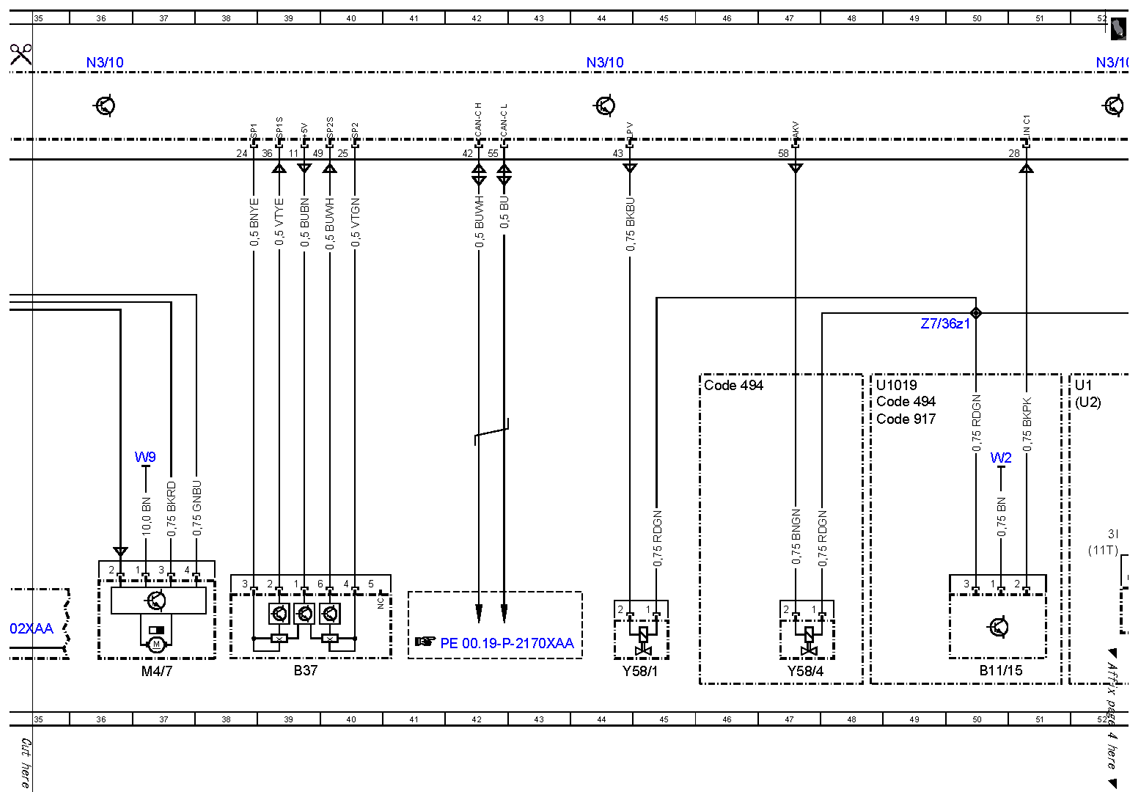

Fig 3: Gasoline Direct Injection System Control Unit - Wiring Diagram (3 Of 5)
G10083470Courtesy of MERCEDES-BENZ USA

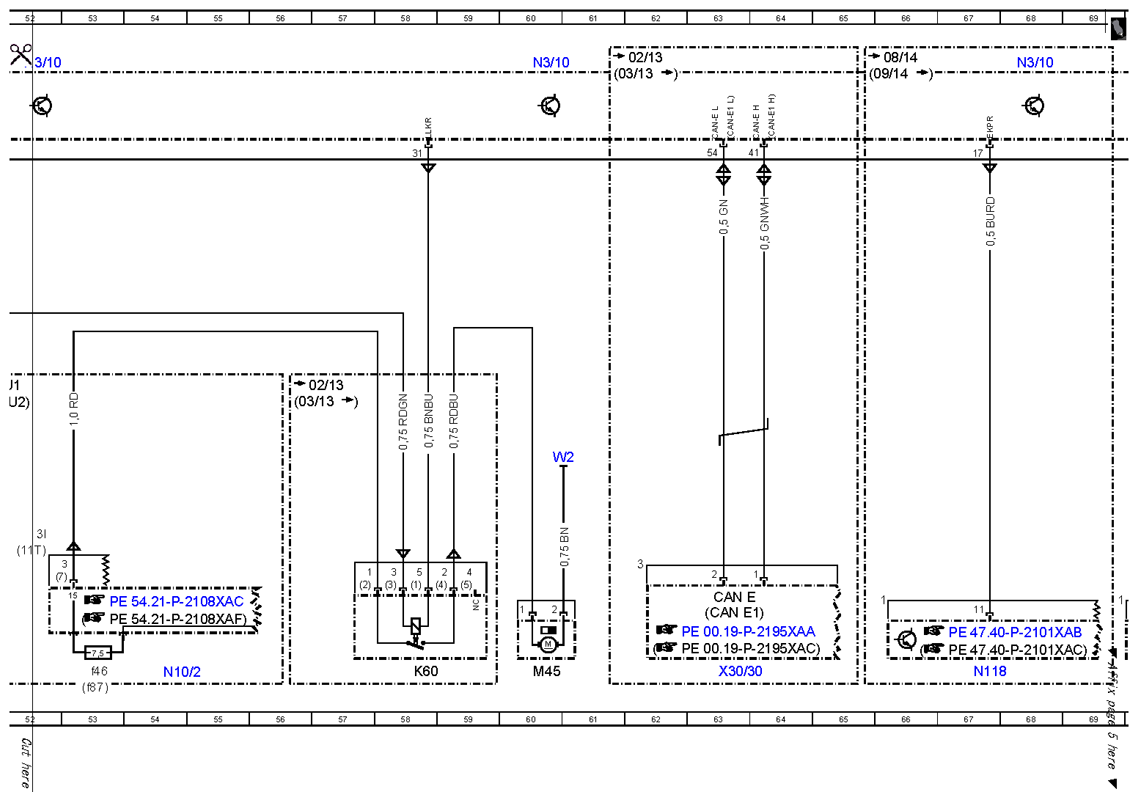

Fig 4: Gasoline Direct Injection System Control Unit - Wiring Diagram (4 Of 5)
G10083471Courtesy of MERCEDES-BENZ USA

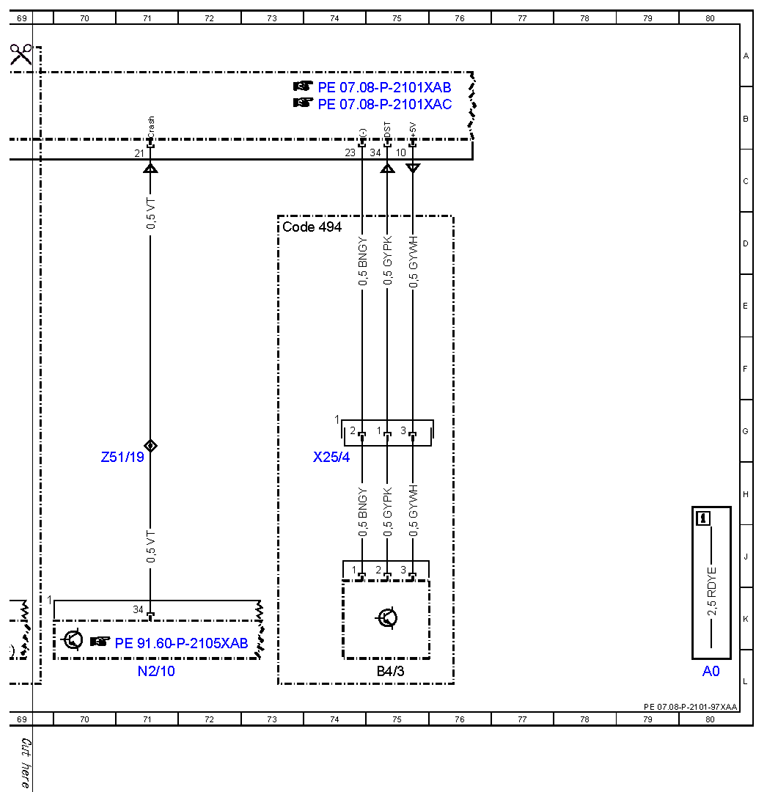

Fig 5: Gasoline Direct Injection System Control Unit - Wiring Diagram (5 Of 5)
G10083472Courtesy of MERCEDES-BENZ USA
