Electrical function schematic for engine timing start stop - PE07.10-P-2722-97XAI

Code: Designation: Position:
1 Air conditioning, status 10E
10 Engine stop enable, status 9H
11 Crash, signal 8D
11 Crash, signal 9D
12 Engine torque, increase request 5E
12 Engine torque, increase request 10F
12 Engine torque, increase request 19D
13 Engine torque, reduce request 6E
13 Engine torque, reduce request 10F
13 Engine torque, reduce request 19D
14 ECO start/stop function button, status 11E
15 Engine stop prohibited, request 8H
15 Engine stop prohibited, request 11E
16 Steering wheel angle sensor, signal 9D
17 Door rotary tumbler switch, status 11E
18 Fuel pump, actuation 18H
19 Engine speed, signal 7D
2 Instrument cluster, message 15C
2 Instrument cluster, message 19A
20 Coolant temperature sensor, signal 6E
21 Accelerator pedal sensor, signal 6G
22 Brake light switch, signal 10J
23 Vacuum sensor, signal 10K
24 Seat belt buckle restraint system switch, status 8D
25 ATA [EDW] engine hood switch, status 12E
26 Engine hood contact switch, status 8C
27 Gear range, request 21F
28 Gear range, status 10G
3 Fuel pump, specified pressure request 16G
4 Fuel pressure, status 10G
5 Starter circuit 50 relay, actuation 14K
6 Starter, actuation 16K
7 Brake light switch, status 7H
8 Wheel speed, signal 7H
9 Engine start, request 8H
9 Engine start, request 10E
A1 Instrument cluster 20A
A1p13 Multifunction display 22A
B11/4 Coolant temperature sensor 2D
B37 Accelerator pedal sensor 4H
B64/1 Brake vacuum sensor 11L
B70 Crankshaft Hall sensor 4B
CAN C Drive train CAN 19G
CAN C Drive train CAN 13G
CAN E1 Chassis CAN 1 12D
CAN E1 Chassis CAN 1 4F
CAN E1 Chassis CAN 1 8H
CAN E1 Chassis CAN 1 7C
CAN E1 Chassis CAN 1 13E
CAN E1 Chassis CAN 1 13F
CAN E2 Chassis CAN 2 17B
Code 233 DISTRONIC PLUS 6J
Code 233 DISTRONIC PLUS 1J
Code 237 Active Blind Spot Assist 1J
Code 238 Active Lane Keeping Assist 1J
Code 23P Driver assistance package PLUS 16C
Code 23P Driver assistance package PLUS 21C
Flex E Chassis FlexRay 20D
M1 Starter 17K
M3 Fuel pump (FP) 19H
N10/1 Front SAM control unit with fuse and relay module 15A
N10/1kM Starter circuit 50 relay 14K
N118 Fuel pump control unit 16H
N2/10 Supplemental restraint system control unit 8A
N3/10 ME-SFI [ME] control unit 8E
N30/4 Electronic Stability Program control unit 8J
N30/7 Premium Electronic Stability Program control unit 8K
N62/1 Radar sensors control unit 23D
N62/2 Video and radar sensor system control unit 2K
N80 Steering column module control unit 13A
N93/7 Chassis gateway control unit 17D
S9/1 Stop lamp switch 11K
U1032 Valid for engine 278 and 157 7E
U391 Valid for gasoline engine 276.8 7E
U392 Valid for gasoline engine 276 except gasoline engine 276.8 7E
U999 Not valid with DISTRONIC PLUS 6J
Y3/8 Fully integrated transmission control unit 22F

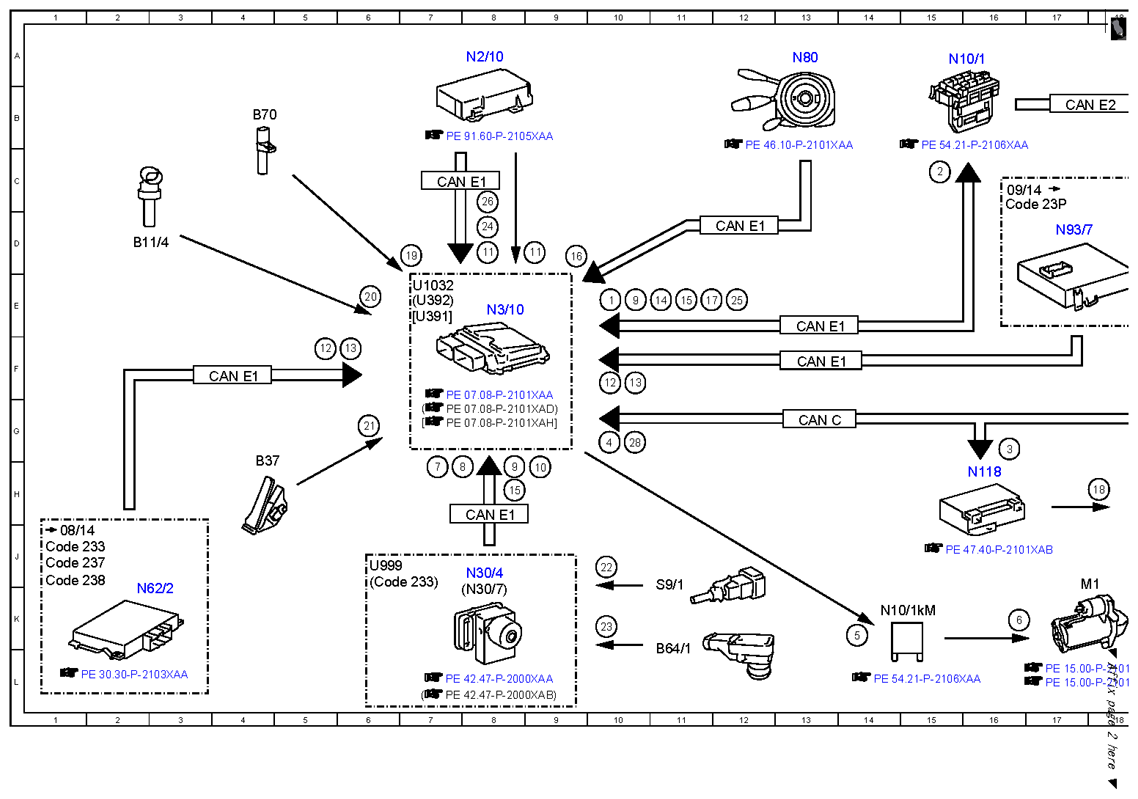

Fig 1: Engine Timing Start Stop - Electrical Function Schematic (1 of 2)
G10083516Courtesy of MERCEDES-BENZ USA

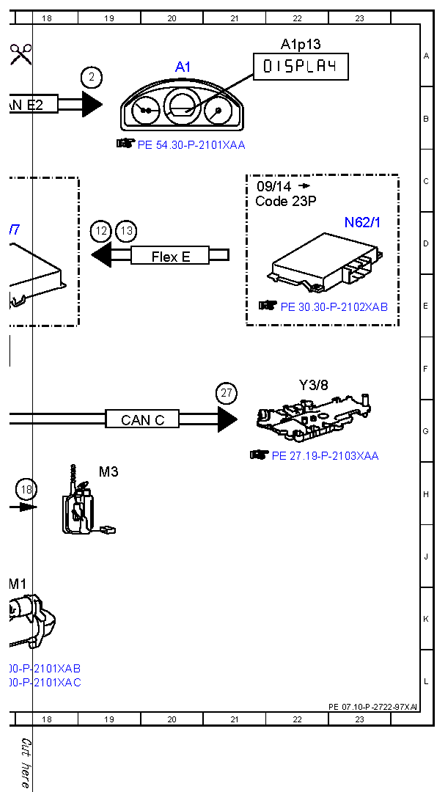

Fig 2: Engine Timing Start Stop - Electrical Function Schematic (2 of 2)
G10083517Courtesy of MERCEDES-BENZ USA
