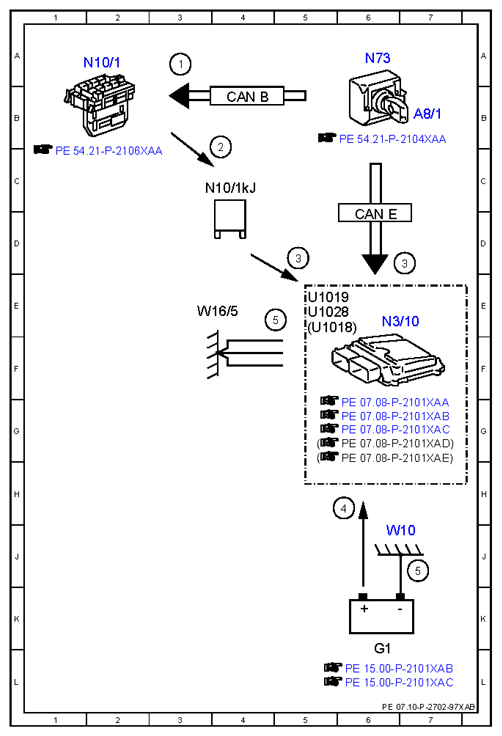

| 1 |
Circuit 15, request OFF |
3A |
| 2 |
Circuit 15 relay, actuation OFF |
4C |
| 3 |
Circuit 15, status OFF |
5D |
| 3 |
Circuit 15, status OFF |
7D |
| 4 |
Circuit 30, status |
6H |
| 5 |
Circuit 31, status |
7J |
| 5 |
Circuit 31, status |
4E |
| A8/1 |
Transmitter key |
7B |
| CAN B |
Interior CAN |
4B |
| CAN E |
Chassis CAN |
6D |
| G1 |
On-board electrical system battery |
6L |
| N10/1 |
Front SAM control unit with fuse and relay module |
2A |
| N10/1kJ |
Circuit 15 relay |
4C |
| N3/10 |
ME-SFI [ME] control unit |
6E |
| N73 |
Electronic ignition switch control unit |
6A |
| U1018 |
Valid for gasoline engine 276 |
5E |
| U1019 |
Valid for gasoline engine 278 |
5E |
| U1028 |
Valid for engine 157 |
5E |
| W10 |
Right front battery ground point |
6J |
| W16/5 |
Left major assembly compartment electronics ground point |
3E |
