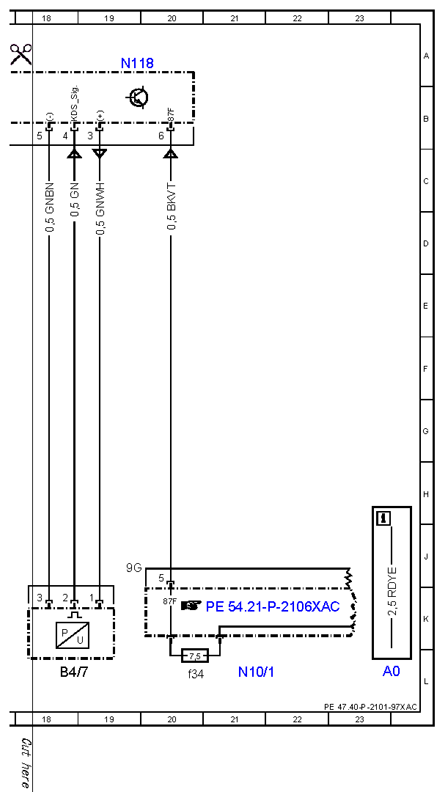

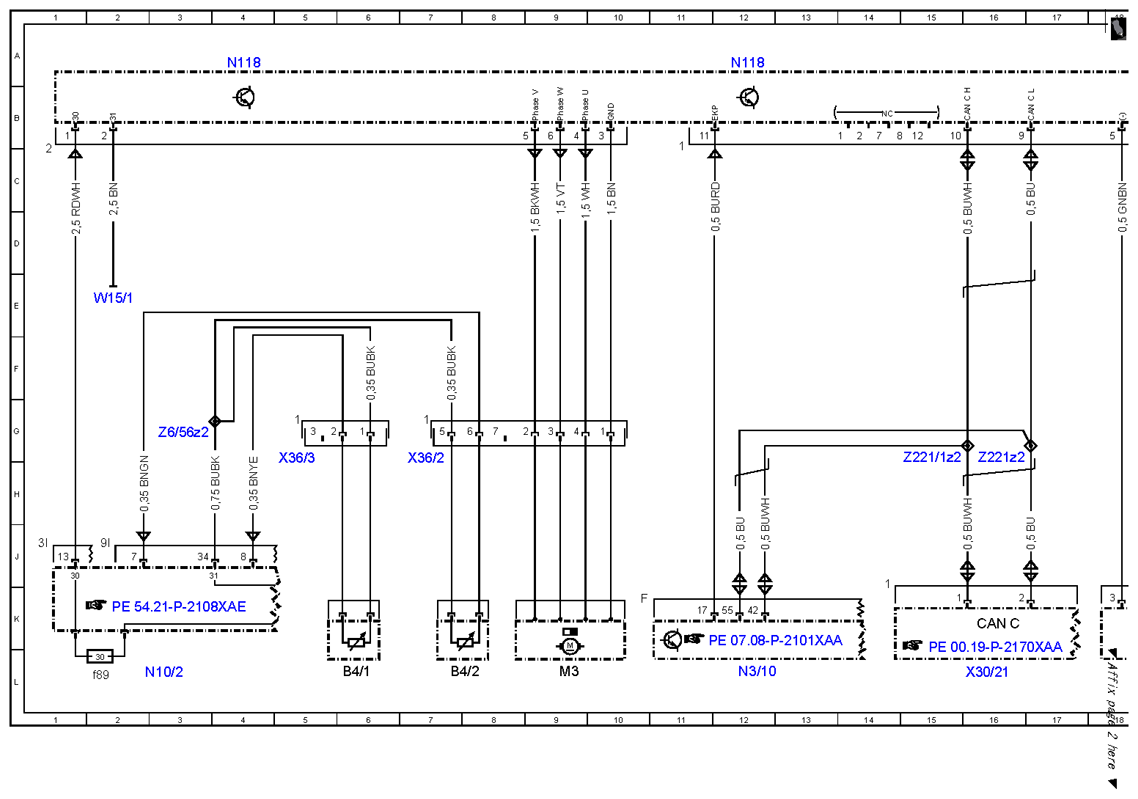

| A0 |
Color code key |
23L |
| B4/1 |
Fuel tank fuel level indicator fill level sensor, left |
6L |
| B4/2 |
Fuel tank fuel level indicator fill level sensor, right |
7L |
| B4/7 |
Fuel pressure sensor |
18L |
| CAN C |
Drive train CAN |
16K |
| M3 |
Fuel pump (FP) |
9L |
| N10/1 |
Front SAM control unit with fuse and relay module |
21L |
| N10/1f34 |
Fuse 34 |
20L |
| N10/2 |
Rear SAM control unit with fuse and relay module |
3L |
| N10/2f89 |
Fuse 89 |
2L |
| N118 |
Fuel pump control unit |
4A |
| N118 |
Fuel pump control unit |
12A |
| N118 |
Fuel pump control unit |
19A |
| N3/10 |
ME-SFI [ME] control unit |
12L |
| W15/1 |
Right footwell ground point |
2E |
| X30/21 |
Drive train CAN voltage distributor electrical connector |
16L |
| X36/2 |
Fuel pump and vehicle rear wiring harness electrical connector |
7H |
| X36/3 |
Fuel pump harness electrical connector |
5H |
| Z221/1z2 |
Drive train CAN "high" potential distributor connector sleeve |
15G |
| Z221z2 |
Drive train CAN "low" potential distributor connector sleeve |
16G |
| Z6/56z2 |
Circuit 31 connector sleeve |
3G |
