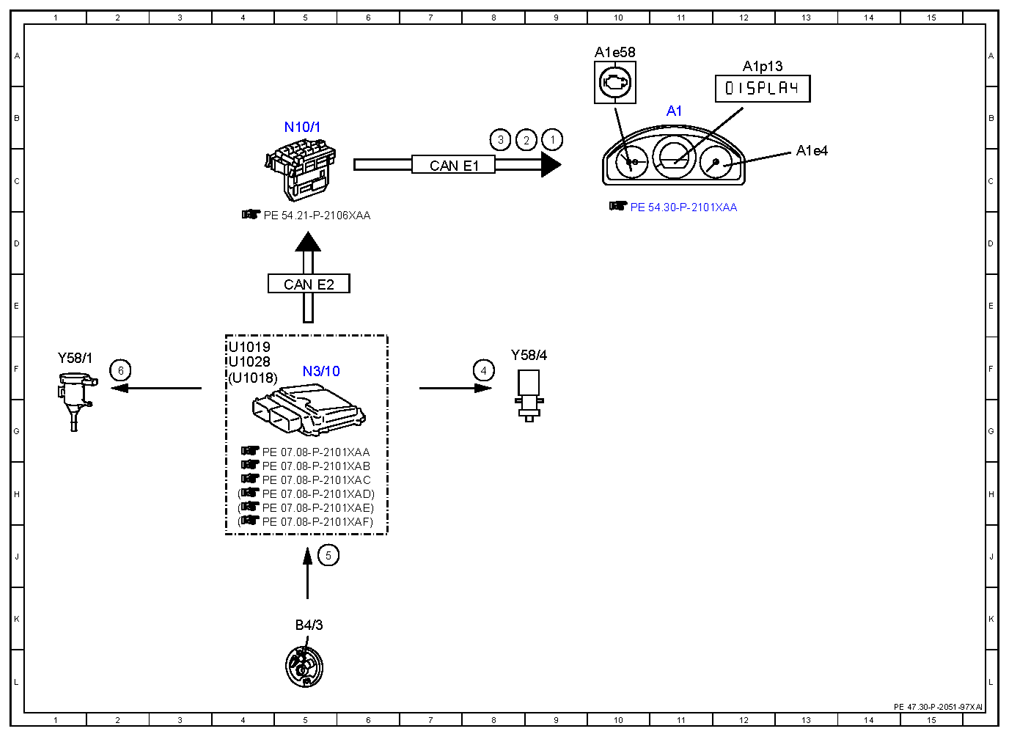

| 1 |
Engine diagnosis indicator lamp, actuation |
9B |
| 2 |
Instrument cluster, message |
8B |
| 3 |
Fuel reserve warning lamp, actuation |
8B |
| 4 |
Fuel level, signal |
8F |
| 5 |
Purging switchover valve, actuation |
5J |
| 6 |
Intake air temperature sensor, signal |
2F |
| A1 |
Instrument cluster |
11B |
| A1e4 |
Fuel reserve indicator lamp |
13C |
| A1e58 |
Engine diagnosis indicator lamp |
10A |
| A1p13 |
Multifunction display |
12A |
| B4/3 |
Fuel tank pressure sensor |
5K |
| CAN E1 |
Chassis CAN 1 |
7C |
| CAN E2 |
Chassis CAN 2 |
5E |
| N10/1 |
Front SAM control unit with fuse and relay module |
5B |
| N3/10 |
ME-SFI [ME] control unit |
5F |
| U1018 |
Valid for gasoline engine 276 |
4F |
| U1019 |
Valid for gasoline engine 278 |
4F |
| U1028 |
Valid for engine 157 |
4F |
| Y58/1 |
Purge control valve |
1F |
| Y58/4 |
Activated charcoal filter shutoff valve |
8F |
