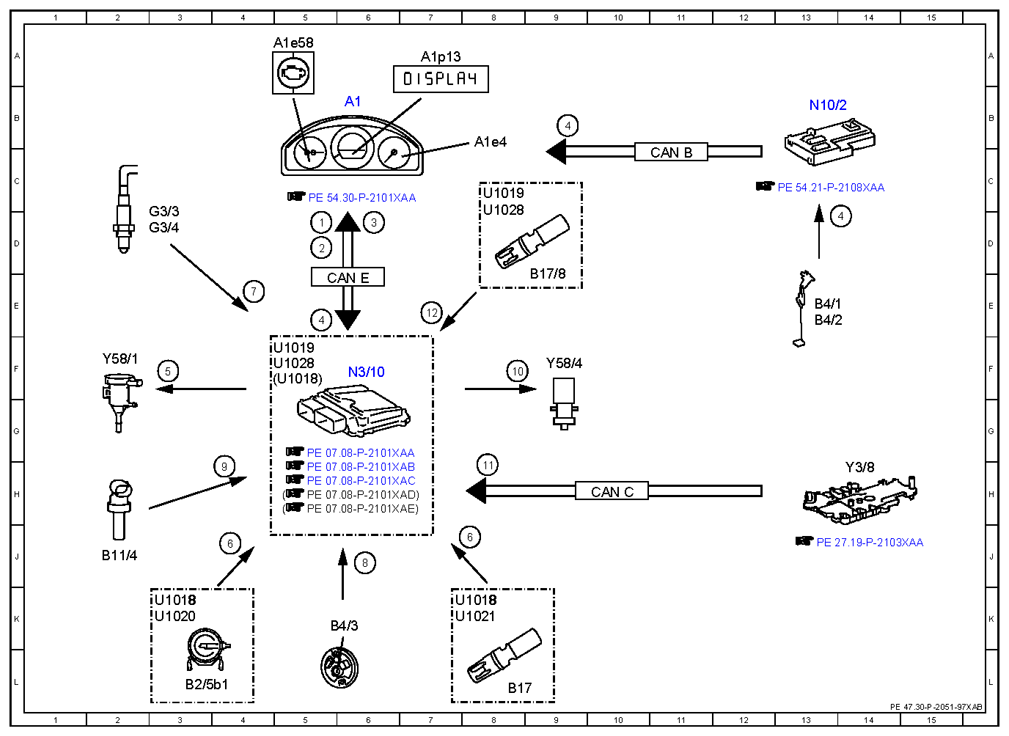

| 1 |
Engine diagnosis indicator lamp, actuation |
5D |
| 10 |
Activated charcoal canister shutoff valve, actuation |
8F |
| 11 |
Gear range, status |
8H |
| 12 |
Charge air temperature sensor, signal |
7E |
| 2 |
Instrument cluster, message |
5D |
| 3 |
Fuel reserve warning lamp, actuation |
6D |
| 4 |
Fuel level, signal |
5E |
| 4 |
Fuel level, signal |
9B |
| 4 |
Fuel level, signal |
14D |
| 5 |
Purging switchover valve, actuation |
3F |
| 6 |
Intake air temperature sensor, signal |
8J |
| 6 |
Intake air temperature sensor, signal |
4J |
| 7 |
Oxygen sensor, signal |
4E |
| 8 |
Fuel tank pressure sensor, signal |
6J |
| 9 |
Coolant temperature sensor, signal |
4H |
| A1 |
Instrument cluster |
6B |
| A1e4 |
Fuel reserve indicator lamp |
8B |
| A1e58 |
Engine diagnosis indicator lamp |
5A |
| A1p13 |
Multifunction display |
7A |
| B11/4 |
Coolant temperature sensor |
2J |
| B17 |
Intake air temperature sensor |
8L |
| B17/8 |
Charge air temperature sensor |
9E |
| B2/5b1 |
Intake air temperature sensor |
3L |
| B4/1 |
Fuel tank fuel level indicator fill level sensor, left |
13E |
| B4/2 |
Fuel tank fuel level indicator fill level sensor, right |
13E |
| B4/3 |
Fuel tank pressure sensor |
6K |
| CAN B |
Interior CAN |
11C |
| CAN C |
Drive train CAN |
10H |
| CAN E |
Chassis CAN |
6E |
| G3/3 |
Left oxygen sensor upstream of catalytic converter |
2D |
| G3/4 |
Right oxygen sensor upstream of catalytic converter |
2D |
| N10/2 |
Rear SAM control unit with fuse and relay module |
13B |
| N3/10 |
ME-SFI [ME] control unit |
6F |
| U1018 |
Valid for gasoline engine 276 |
5F |
| U1018 |
Valid for gasoline engine 276 |
3K |
| U1018 |
Valid for gasoline engine 276 |
7K |
| U1019 |
Valid for gasoline engine 278 |
5F |
| U1019 |
Valid for gasoline engine 278 |
8C |
| U1020 |
Valid for gasoline engine with stratified operation |
3K |
| U1021 |
Not valid for gasoline engine with stratified operation |
7K |
| U1028 |
Valid for engine 157 |
5F |
| U1028 |
Valid for engine 157 |
8D |
| Y3/8 |
Fully integrated transmission control control unit |
14H |
| Y58/1 |
Purge control valve |
2F |
| Y58/4 |
Activated charcoal filter shutoff valve |
9F |
