Cockpit Management and Data System (COMAND) control unit wiring diagram - PE82.85-P-2101-97XAF

Code: Designation: Position:
A0 Color code key 129L
A2 Radio 5A
A2 Radio 12A
A2 Radio 20A
A2 Radio 28A
A2 Radio 36A
A2 Radio 44A
A2 Radio 52A
A2 Radio 60A
A2 Radio 68A
A2 Radio 76A
A2 Radio 84A
A2 Radio 92A
A2 Radio 100A
A2 Radio 108A
A2 Radio 116A
A2 Radio 126A
A2/18 FM 1, AM, CL [ZV] and KEYLESS GO antenna amplifier 78L
A2/19 FM 2 and DAB antenna amplifier 76L
A2/19 FM 2 and DAB antenna amplifier 80L
A2/37 VICS control unit 124L
A2/5 Global positioning system antenna splitter 99L
A2/71 Rear window antenna amplifier 1 83L
A2/91 Bluetooth antenna 85L
A2/91x1 Bluetooth antenna electrical connector 85H
A2/94 ETC/DSRC antenna 121L
A28/11 Multifunction antenna 96L
A28/11 Multifunction antenna 101L
A28/3 Cellular telephone system antenna amplifier/compensator 51L
A40/3 COMAND control unit 5A
A40/3 COMAND control unit 12A
A40/3 COMAND control unit 20A
A40/3 COMAND control unit 28A
A40/3 COMAND control unit 36A
A40/3 COMAND control unit 44A
A40/3 COMAND control unit 52A
A40/3 COMAND control unit 60A
A40/3 COMAND control unit 68A
A40/3 COMAND control unit 76A
A40/3 COMAND control unit 84A
A40/3 COMAND control unit 92A
A40/3 COMAND control unit 100A
A40/3 COMAND control unit 108A
A40/3 COMAND control unit 116A
A40/3 COMAND control unit 126A
A40/3f1 COMAND electrical fuse 4B
A40/8 Audio/COMAND display 73L
A50/6 Dedicated Short-Range Communications control unit 115L
A50/6 Dedicated Short-Range Communications control unit 119L
A67 Inside rearview mirror 39L
A67b1 Hands-free system microphone 40L
A67b1x1 Hands-free system and LINGUATRONIC microphone electrical connector 38H
A90/4 Tuner unit 93L
A90/5 Multimedia connection unit 21L
B84/3 Backup camera 89L
CAN A Telematics CAN 59K
CAN B Interior CAN 56K
Code 218 Backup camera 86E
Code 228 Stationary heater 50G
Code 348 Emergency call/assistance system 7E
Code 348 Emergency call/assistance system 42E
Code 348 Emergency call/assistance system 97E
Code 359 TELEAID emergency call system 7E
Code 359 TELEAID emergency call system 42E
Code 359 TELEAID emergency call system 97E
Code 386 Mobile phone preinstallation with universal interface 50G
Code 498 Japan version 107D
Code 498 Japan version 122D
Code 501 360 degree camera 86E
Code 505 Radio 20 NTG5, non-navigation-capable 1A
Code 522 Audio 20 radio 1B
Code 531 COMAND APS 1A
Code 536 SIRIUS satellite radio 91E
Code 537 Digital radio 91E
Code 865 TV tuner (digital) 91E
Code B54 Live Traffic Information 46E
Code B54 Live Traffic Information 102E
F11/1 Cockpit fuse block 114D
H4/1 Left front door speaker 26L
H4/1h1 Left front door tweeter 27L
H4/2 Right front door speaker 29L
H4/2h1 Right front door tweeter 30L
H4/3 Left rear door speaker 32L
H4/3h1 Left rear door tweeter 34L
H4/4 Right rear door speaker 35L
H4/4h1 Right rear door tweeter 37L
M4/13 COMAND fan motor 70L
MOST Media Oriented System Transport 13K
N10/1 Front SAM control unit with fuse and relay module 5L
N10/1 Front SAM control unit with fuse and relay module 66L
N10/1f11 Fuse 11 65L
N10/1f26 Fuse 26 4L
N10/2 Rear SAM control unit with fuse and relay module 17L
N10/2 Rear SAM control unit with fuse and relay module 110L
N10/2f78 Fuse 78 15L
N10/2f83 Fuse 83 109L
N112/2 Telematics services communication module 47L
N112/2 Telematics services communication module 105L
N123/4 Emergency call system control unit 9L
N123/4 Emergency call system control unit 44L
N148 360° camera control unit 89L
U12 Valid for left-hand drive vehicles 68H
U12 Valid for left-hand drive vehicles 38B
U12 Valid for left-hand drive vehicles 112J
U13 Valid for right-hand drive vehicles 68H
U13 Valid for right-hand drive vehicles 38B
U13 Valid for right-hand drive vehicles 112J
U135 Valid for Electronic Toll Collection 107C
U136 Valid for Vehicle Information and Communication System (VICS) 122C
U241 Valid for comfort telephony without compensator 50H
U500 Not valid for sound system 7F
U500 Not valid for sound system 25E
U57 Valid for model 218.9 79E
U58 Valid for model 218.3 76E
U634 Not valid for TELE AID 95E
W15/5 Left front footwell ground point 113L
W15/7 Right front footwell ground point 113L
W18 Left front seat crossmember ground point 69L
W19 Right front seat crossmember ground point 69L
W19 Right front seat crossmember ground point 5E
W19 Right front seat crossmember ground point 19E
X1/19 AM/FM antenna amplifier electrical connector 81H
X11/4 Diagnostic connector 62L
X115 USB electrical connector 18H
X120 Radio fan electrical connector 70H
X137/1 VICS and Electronic Toll Collection power supply electrical connector 114H
X137/1 VICS and Electronic Toll Collection power supply electrical connector 116H
X137/1 VICS and Electronic Toll Collection power supply electrical connector 123H
X18 Vehicle interior and harness for taillamp electrical connector 68H
X18/35 Instrument panel and vehicle floor electrical connector 69E
X18/35 Instrument panel and vehicle floor electrical connector 108E
X30/33 Right vehicle floor interior CAN voltage distributor electrical connector 55L
X30/35 Telematics CAN voltage distributor electrical connector 59L
X35/1 Left front door electrical connector 26H
X35/2 Right front door electrical connector 28H
X35/3 Left rear door electrical connector 31H
X35/4 Right rear door electrical connector 35H
X39/37 Mobile phone electrical connector 51L
X8/46 Right vehicle interior and trunk lid/liftgate electrical connector 79H
Z3/12 Circuit 15R connector sleeve 108G
Z35/10 MOST wake-up signal connector sleeve 11G
Z6z5 Circuit 31 connector sleeve 112G

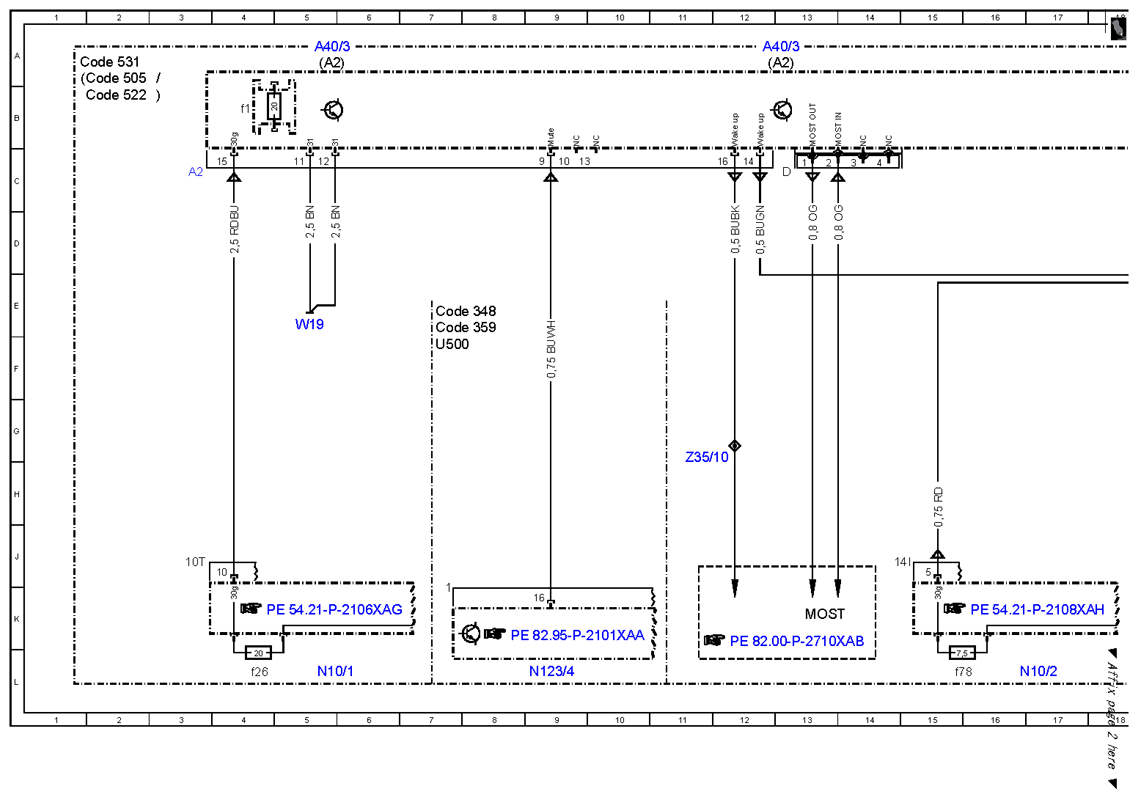

Fig 1: Cockpit Management And Data System Control Unit Wiring Diagram (1 Of 8)
G10084105Courtesy of MERCEDES-BENZ USA

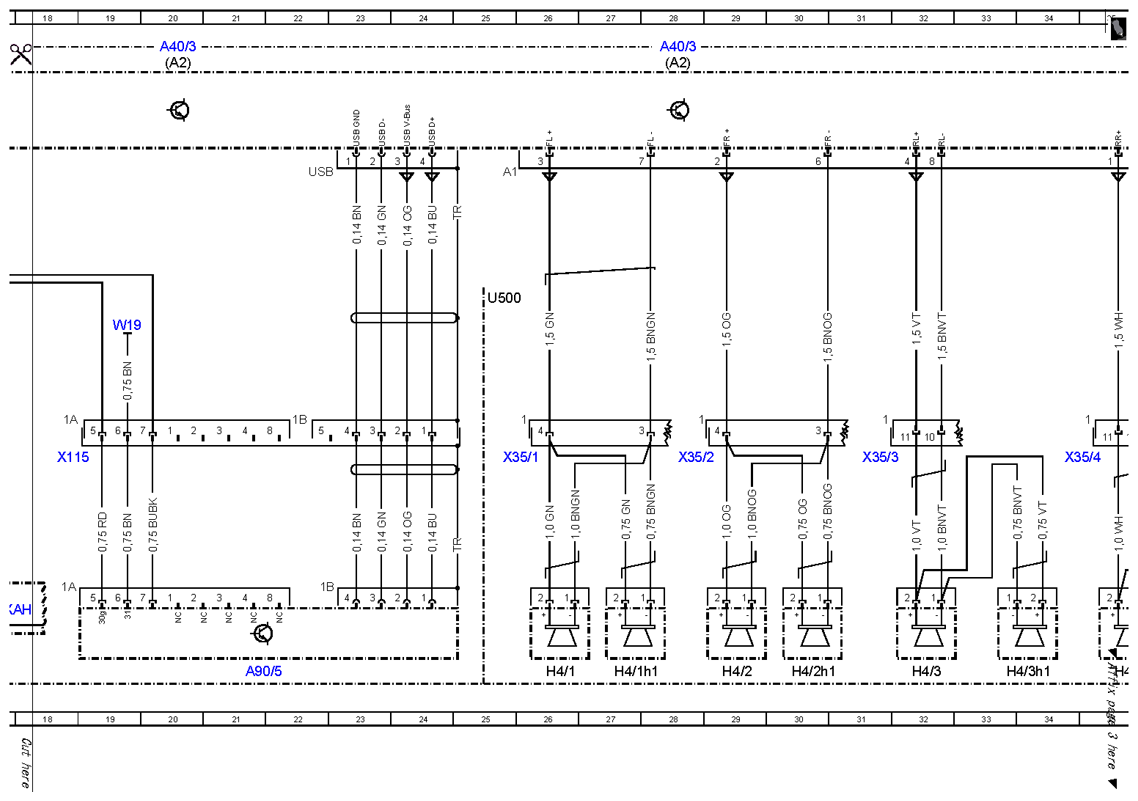

Fig 2: Cockpit Management And Data System Control Unit Wiring Diagram (2 Of 8)
G10084106Courtesy of MERCEDES-BENZ USA

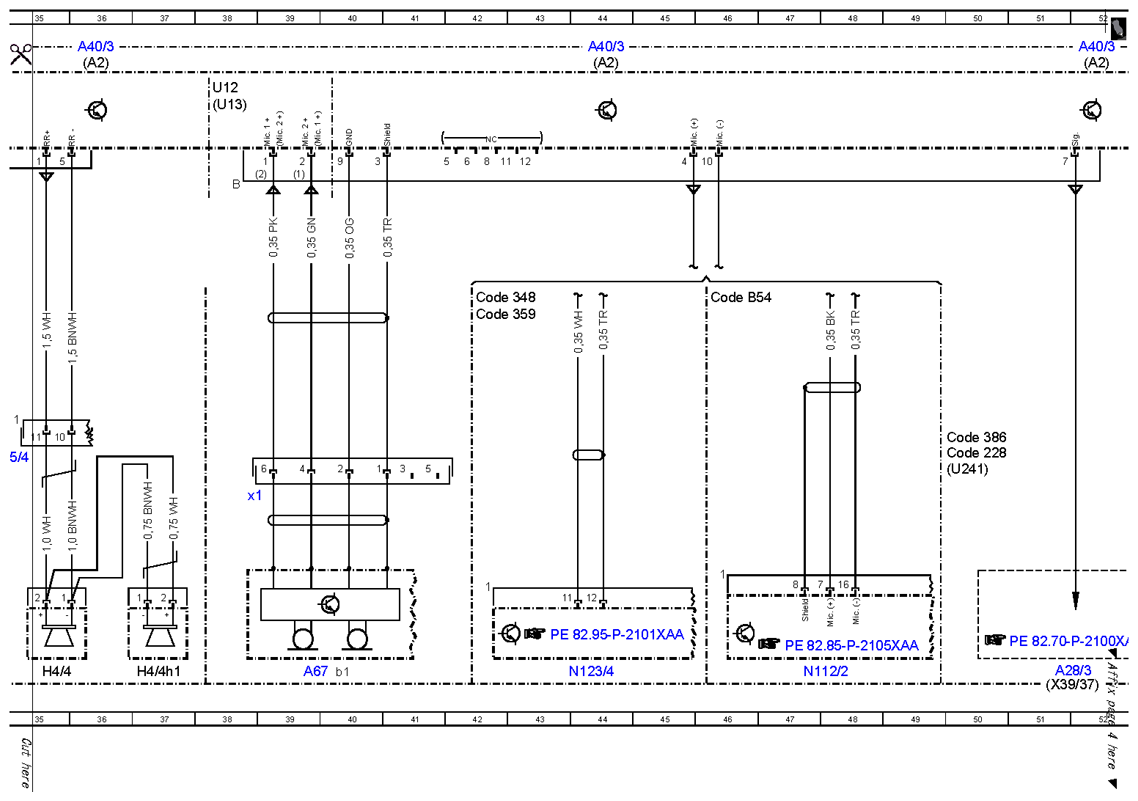

Fig 3: Cockpit Management And Data System Control Unit Wiring Diagram (3 Of 8)
G10084107Courtesy of MERCEDES-BENZ USA

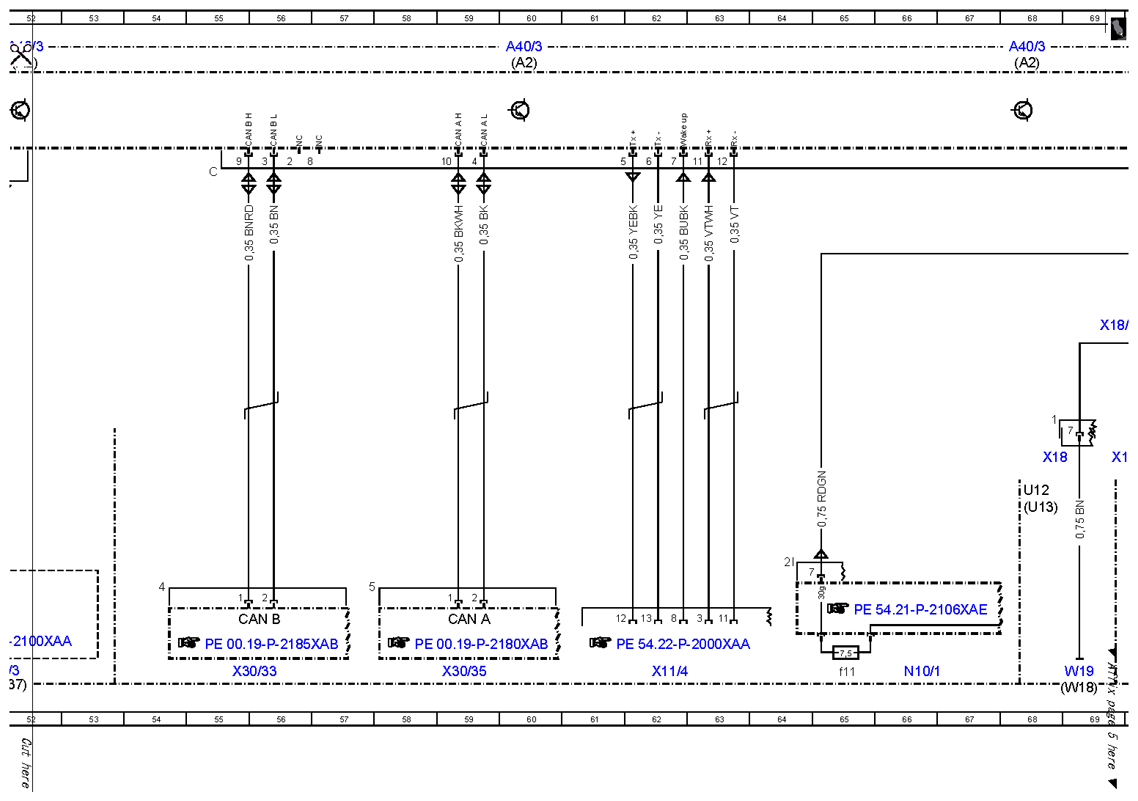

Fig 4: Cockpit Management And Data System Control Unit Wiring Diagram (4 Of 8)
G10084108Courtesy of MERCEDES-BENZ USA

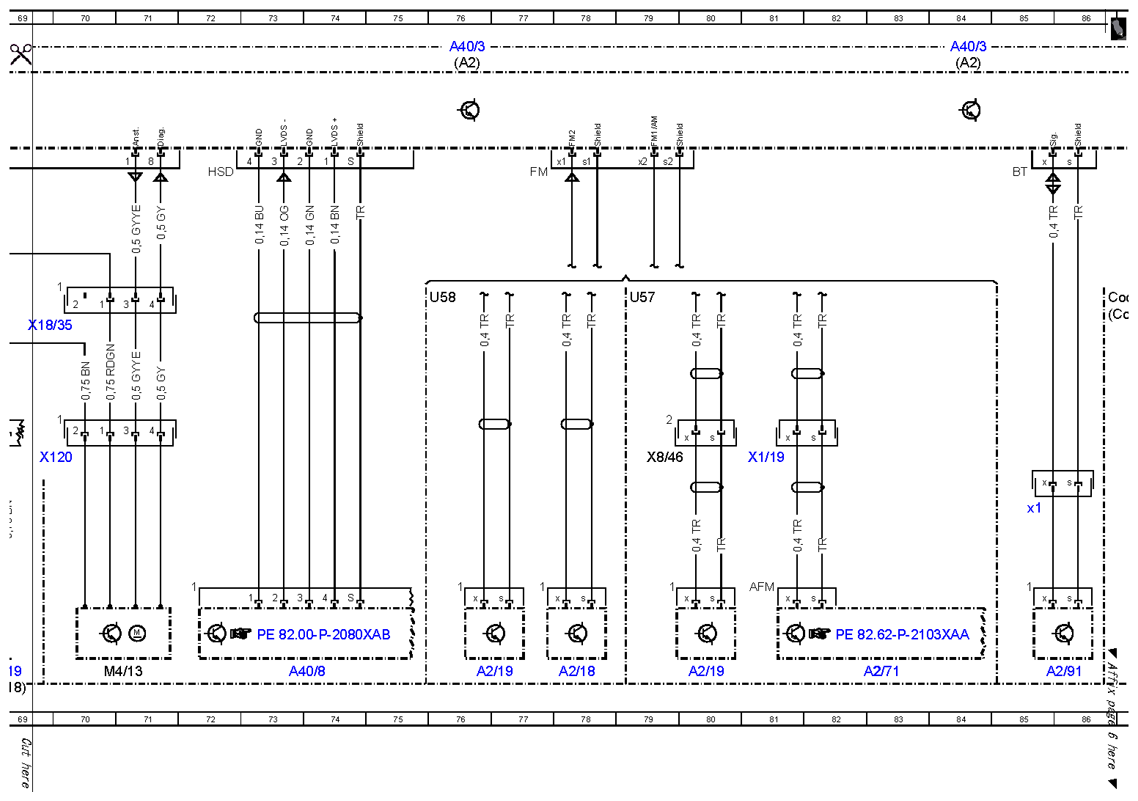

Fig 5: Cockpit Management And Data System Control Unit Wiring Diagram (5 Of 8)
G10084109Courtesy of MERCEDES-BENZ USA

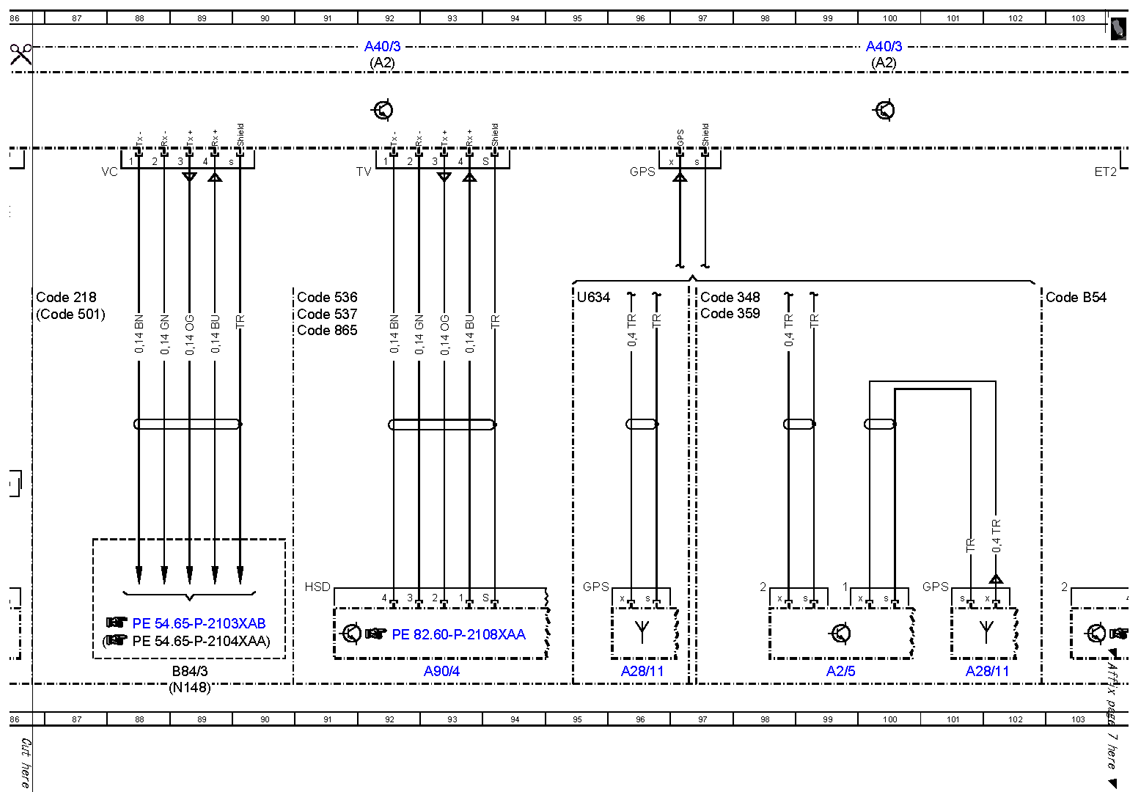

Fig 6: Cockpit Management And Data System Control Unit Wiring Diagram (6 Of 8)
G10084110Courtesy of MERCEDES-BENZ USA

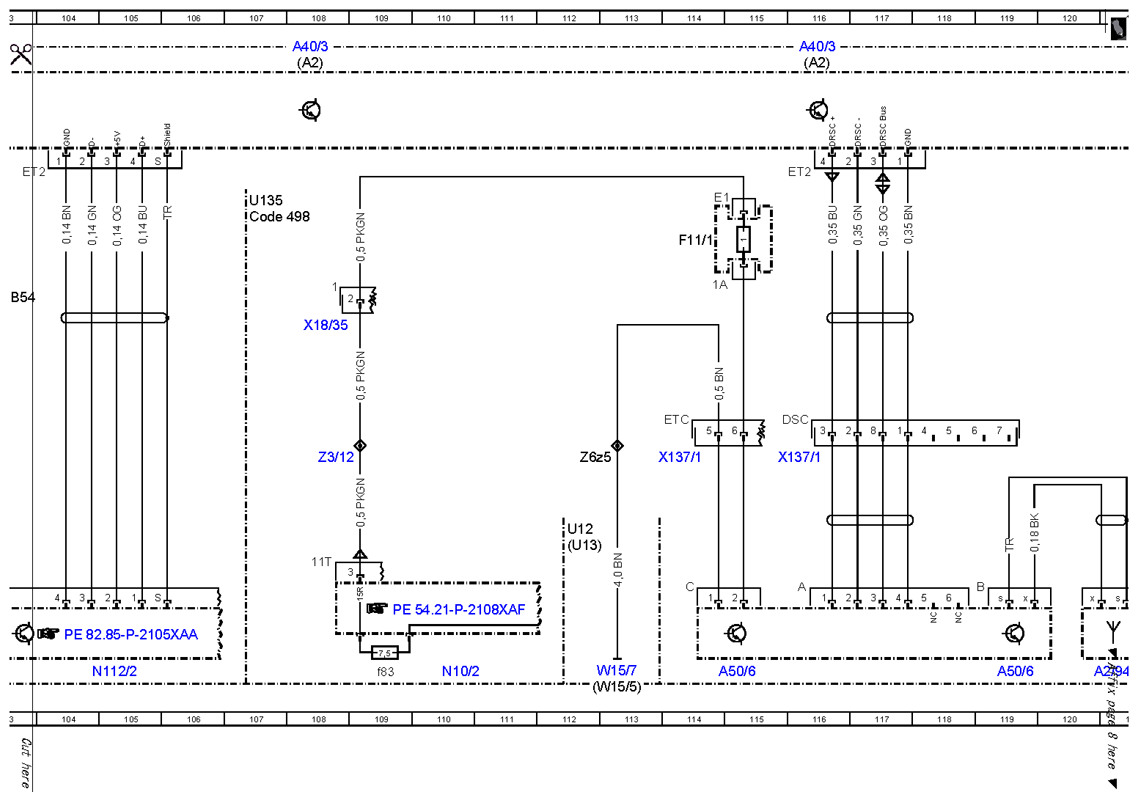

Fig 7: Cockpit Management And Data System Control Unit Wiring Diagram (7 Of 8)
G10084111Courtesy of MERCEDES-BENZ USA

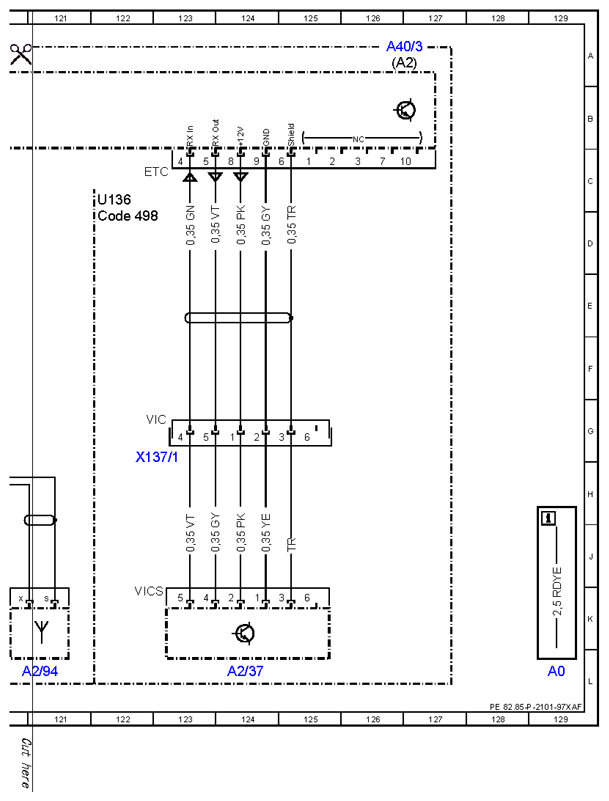

Fig 8: Cockpit Management And Data System Control Unit Wiring Diagram (8 Of 8)
G10084112Courtesy of MERCEDES-BENZ USA
