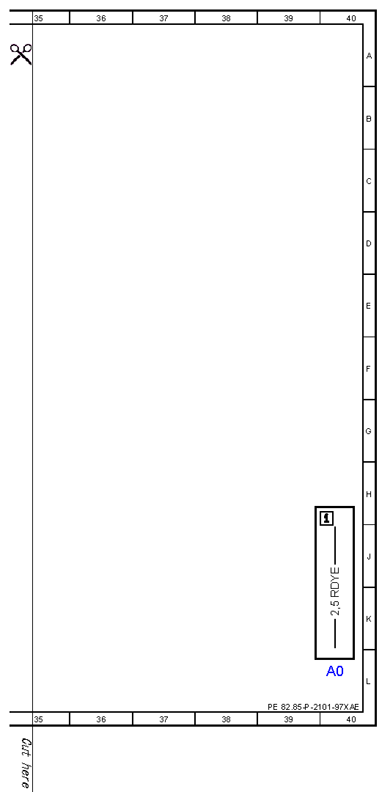

| A0 |
Color code key |
40L |

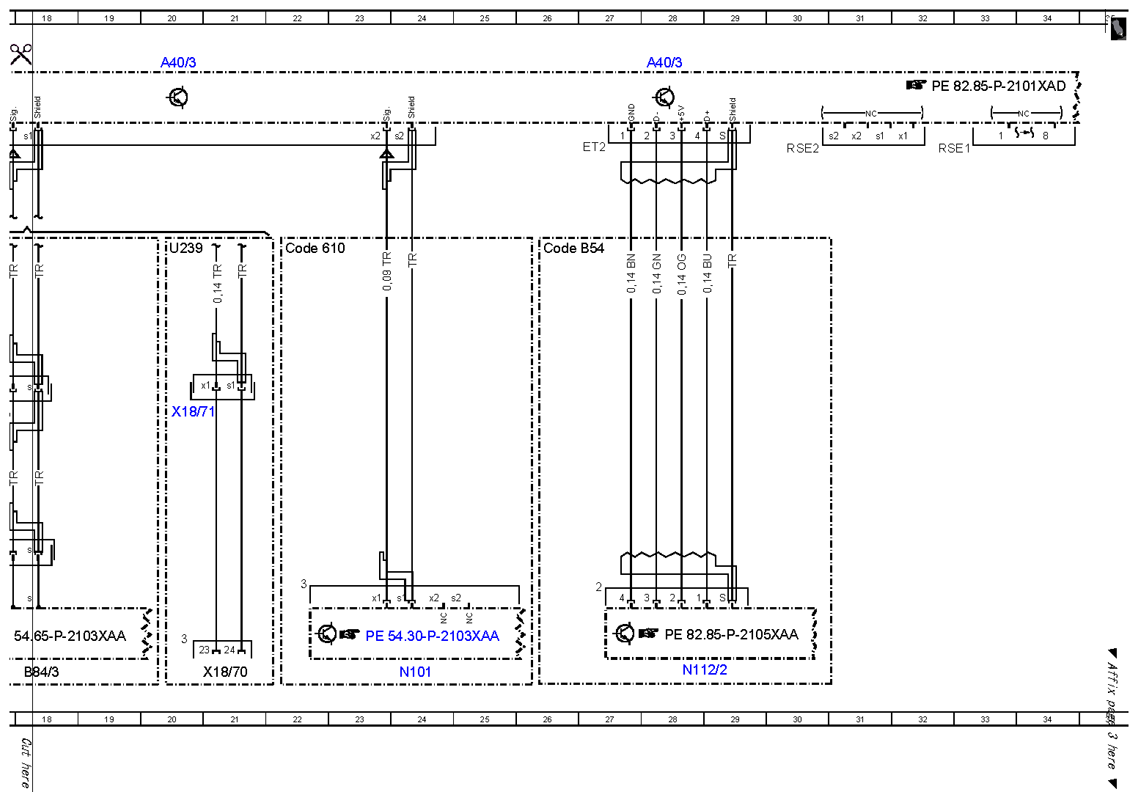

| A40/3 |
COMAND control unit |
20A |
| A40/3 |
COMAND control unit |
12A |
| A40/3 |
COMAND control unit |
4A |
| A40/3 |
COMAND control unit |
28A |
| B84/3 |
Backup camera |
18L |
| B84/3x2 |
Reversing camera electrical connector 2 |
17J |
| Code 218 |
Backup camera |
12D |
| Code 218 |
Backup camera |
16D |
| Code 610 |
Night View Assist |
22D |
| Code B54 |
COM module |
26D |

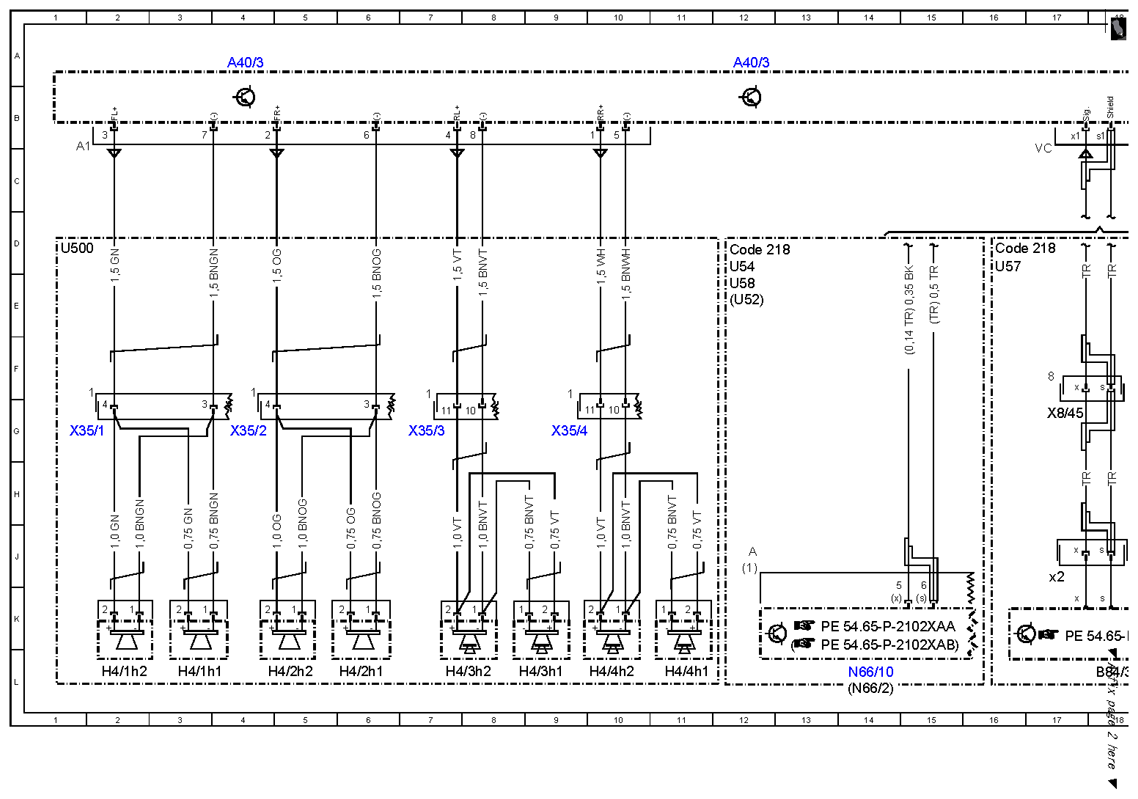

| H4/1h1 |
Left front door tweeter |
3L |
| H4/1h2 |
Left front door bass speaker |
2L |
| H4/2h1 |
Right front door tweeter |
6L |
| H4/2h2 |
Right front door bass speaker |
5L |
| H4/3h1 |
Left rear door tweeter |
9L |
| H4/3h2 |
Left rear door bass speaker |
7L |
| H4/4h1 |
Right rear door tweeter |
11L |
| H4/4h2 |
Right rear door bass speaker |
10L |
| N101 |
Night vision assist control unit |
24L |
| N112/2 |
Telematics services communication module |
28L |
| N66/10 |
Backup camera voltage supply module |
14L |
| N66/2 |
Backup camera control unit |
14L |
| U239 |
Valid for media interface with video |
20D |
| U500 |
Not valid for sound system |
1D |
| U52 |
Valid for Japan |
12E |
| U54 |
Valid for all except Japan |
12D |
| U57 |
Valid for model 218.9 |
16D |
| U58 |
Valid for model 218.3 |
12E |
| X18/70 |
Media interface electrical connector |
21L |
| X18/71 |
Media interface electrical connector 2 |
20G |
| X35/1 |
Left front door electrical connector |
1G |
| X35/2 |
Right front door electrical connector |
4G |
| X35/3 |
Left rear door electrical connector |
7G |
| X35/4 |
Right rear door electrical connector |
9G |
| X8/45 |
Left vehicle interior and trunk lid/liftgate electrical connector |
17G |
