Wiring diagram for Adaptive Brake (ABR) - PE42.47-P-2000-97XAC

Code: Designation: Position:
A0 Color code key 48L
A7/3 Traction system hydraulic unit 3H
A7/3 Traction system hydraulic unit 3A
A7/3b1 Front axle brake pressure sensor 2B
A7/3b7 Front pressure sensor 4B
A7/3b8 Rear pressure sensor 2D
A7/3m1 High pressure and return pump 3D
A7/3y10 Left rear pressure regulator valve (pressure hold) 2F
A7/3y11 Left rear pressure regulator valve (pressure release) 3F
A7/3y12 Right rear pressure regulator valve (pressure hold) 2E
A7/3y13 Right rear pressure regulator valve (pressure release) 3E
A7/3y18 Front axle switchover valve 2E
A7/3y19 Rear axle switchover valve 3E
A7/3y22 Front axle intake ball valve 2D
A7/3y23 Rear axle intake ball valve 3D
A7/3y6 Left front pressure regulator valve (pressure hold) 2G
A7/3y7 Left front pressure regulator valve (pressure release) 3G
A7/3y8 Right front pressure regulator valve (pressure hold) 2G
A7/3y9 Right front pressure regulator valve (pressure release) 3G
B24/15 Yaw rate, lateral and longitudinal acceleration sensor 37L
B64/1 Brake vacuum sensor 28L
CAN E1 Chassis CAN 1 45K
CAN H Vehicle dynamics CAN 40K
CAN H Vehicle dynamics CAN 42K
Code B03 ECO start/stop function 5E
F32 Front electrical prefuse box 7L
F32f158 Prefuse 158 8K
F32f159 Prefuse 159 6K
F32f160 Prefuse 160 8K
F32f161 Prefuse 161 6K
L6/1 Left front axle rpm sensor 32L
L6/2 Right front axle rpm sensor 30L
L6/3 Left rear axle rpm sensor 35L
L6/4 Right rear axle rpm sensor 33L
N10/1 Front SAM control unit with fuse and relay module 16L
N10/1f1 Fuse 1 11L
N10/1f14 Fuse 14 14L
N10/1f20 Fuse 20 12L
N10/1f5 Fuse 5 15L
N10/2 Rear SAM control unit with fuse and relay module 25L
N30/4 Electronic Stability Program control unit 12A
N30/4 Electronic Stability Program control unit 20A
N30/4 Electronic Stability Program control unit 28A
N30/4 Electronic Stability Program control unit 36A
N30/4 Electronic Stability Program control unit 44A
N30/7 Premium Electronic Stability Program control unit 12A
N30/7 Premium Electronic Stability Program control unit 20A
N30/7 Premium Electronic Stability Program control unit 28A
N30/7 Premium Electronic Stability Program control unit 36A
N30/7 Premium Electronic Stability Program control unit 44A
S10/2 Right front brake wear sensor 19L
S10/2x1 Right front brake wear sensor electrical connector 19K
S10/4 Right rear brake wear sensor 20L
S10/4x1 Right rear brake wear sensor electrical connector 20K
S9/1 Stop lamp switch 22L
U12 Valid for left-hand drive vehicles 9E
U13 Valid for right-hand drive vehicles 5E
U240 Valid for all except ECO start/stop function 5E
U938 Valid for ESP Basic 5A
U938 Valid for ESP Basic 37E
U939 Valid for ESP Premium 5A
U939 Valid for ESP Premium 39E
W19 Right front seat crossmember ground point 20E
W2 Right front ground point at lamp unit 19E
W70 Electronic Stability Program ground point 11D
X30/28 Vehicle dynamics CAN voltage distributor electrical connector 41L
X30/30 Vehicle floor chassis CAN voltage distributor electrical connector 45L
X62/32 Rear axle electrical connector, left distributor 34H
X62/33 Rear axle electrical connector, right distributor 20H
X62/33 Rear axle electrical connector, right distributor 33H
X62/6 Front axle electrical connector, right distributor 18H
X62/6 Front axle electrical connector, right distributor 29H
X62/7 Front axle electrical connector, left distributor 31H

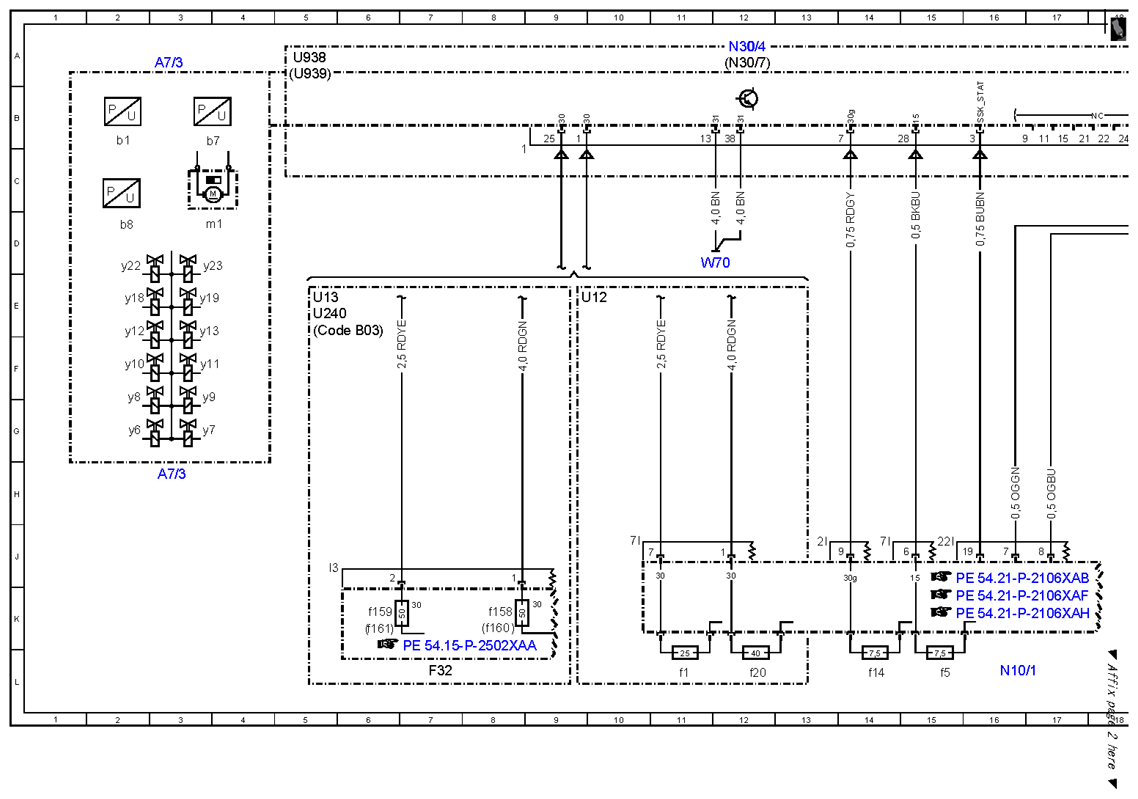

Fig 1: Adaptive Brake - Wiring Diagram (1 Of 3)
G10083593Courtesy of MERCEDES-BENZ USA

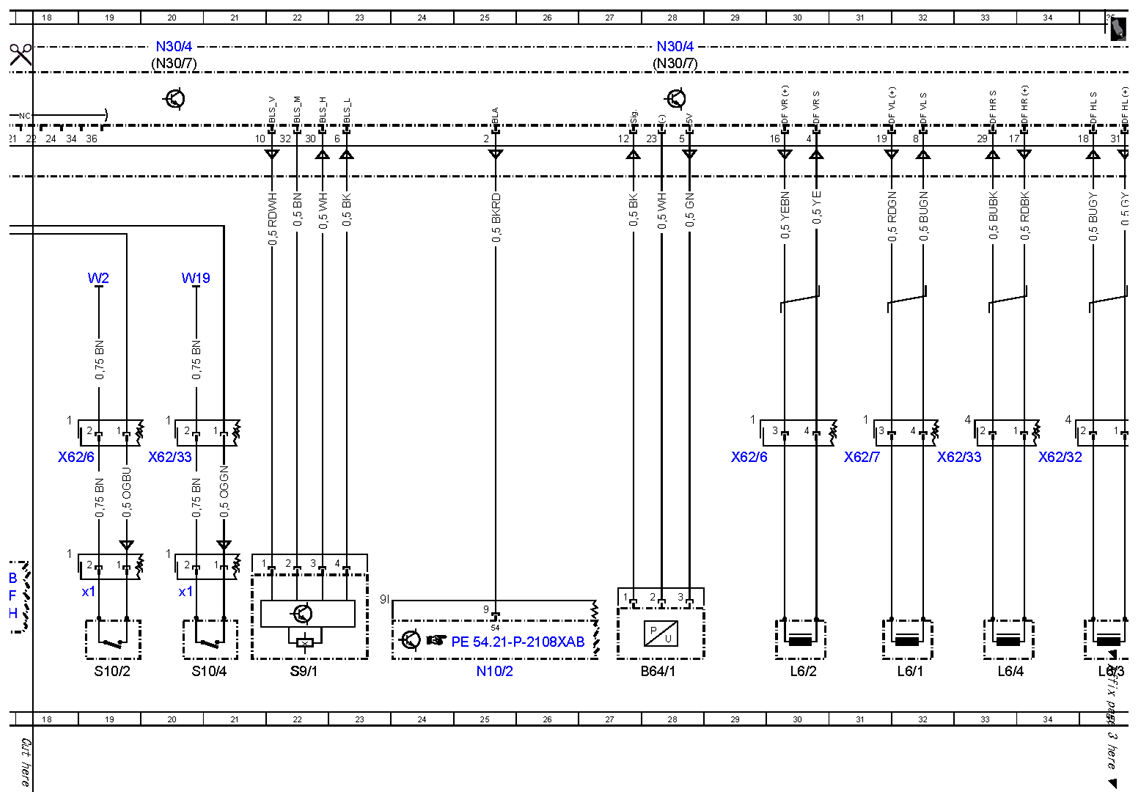

Fig 2: Adaptive Brake - Wiring Diagram (2 Of 3)
G10083594Courtesy of MERCEDES-BENZ USA

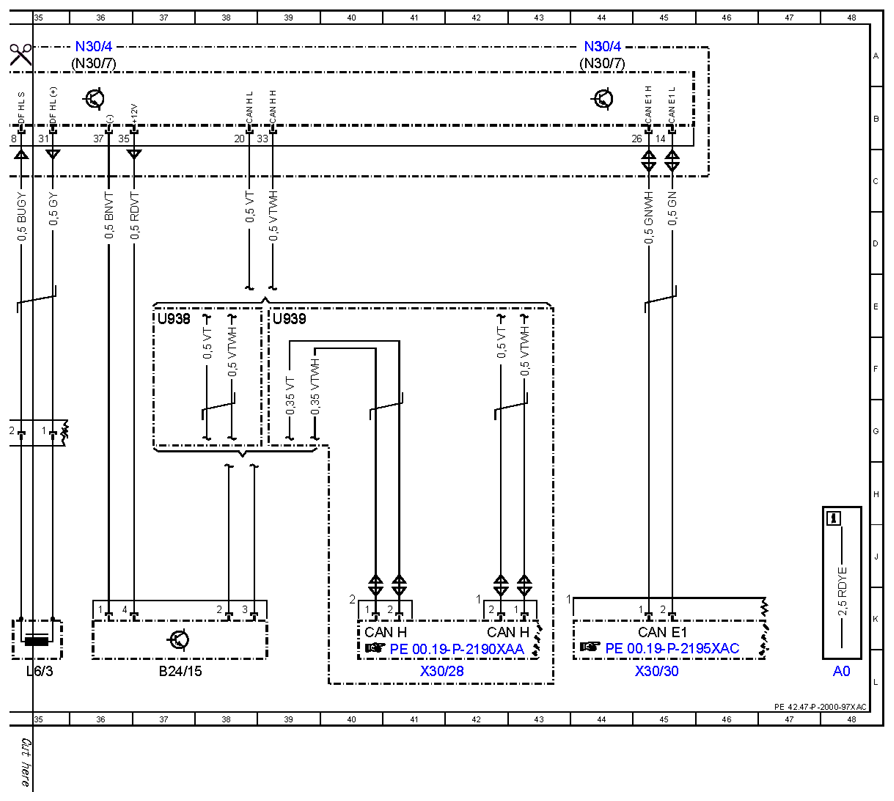

Fig 3: Adaptive Brake - Wiring Diagram (3 Of 3)
G10083595Courtesy of MERCEDES-BENZ USA
