Wiring diagram for Adaptive Brake (ABR) - PE42.47-P-2000-97XAB

Code: Designation: Position:
A0 Color code key 56L
A7/3 Traction system hydraulic unit 3H
A7/3 Traction system hydraulic unit 3A
A7/3b1 Front axle brake pressure sensor 2B
A7/3b7 Front pressure sensor 4B
A7/3b8 Rear pressure sensor 2D
A7/3m1 High pressure and return pump 3D
A7/3y10 Left rear pressure regulator valve (pressure hold) 2F
A7/3y11 Left rear pressure regulator valve (pressure release) 3F
A7/3y12 Right rear pressure regulator valve (pressure hold) 2E
A7/3y13 Right rear pressure regulator valve (pressure release) 3E
A7/3y18 Front axle switchover valve 2E
A7/3y19 Rear axle switchover valve 3E
A7/3y22 Front axle intake ball valve 2D
A7/3y23 Rear axle intake ball valve 3D
A7/3y6 Left front pressure regulator valve (pressure hold) 2G
A7/3y7 Left front pressure regulator valve (pressure release) 3G
A7/3y8 Right front pressure regulator valve (pressure hold) 2G
A7/3y9 Right front pressure regulator valve (pressure release) 3G
B24/15 Yaw rate, lateral and longitudinal acceleration sensor 36L
B64/1 Brake vacuum sensor 26L
CAN E Chassis CAN 43K
CAN E1 Chassis CAN 1 43K
CAN H Vehicle dynamics CAN 40K
CAN H Vehicle dynamics CAN 38K
Code B03 ECO start/stop function 25E
F32 Front electrical prefuse box 6L
F32f158 Prefuse 158 7K
F32f159 Prefuse 159 6K
L6/1 Left front axle rpm sensor 31L
L6/2 Right front axle rpm sensor 29L
L6/3 Left rear axle rpm sensor 35L
L6/4 Right rear axle rpm sensor 33L
N10/1 Front SAM control unit with fuse and relay module 14L
N10/1f1 Fuse 1 9L
N10/1f14 Fuse 14 12L
N10/1f20 Fuse 20 10L
N10/1f21 Fuse 21 13L
N10/2 Rear SAM control unit with fuse and relay module 23L
N30/7 Premium Electronic Stability Program control unit 5A
N30/7 Premium Electronic Stability Program control unit 11A
N30/7 Premium Electronic Stability Program control unit 21A
N30/7 Premium Electronic Stability Program control unit 28A
N30/7 Premium Electronic Stability Program control unit 37A
N30/7 Premium Electronic Stability Program control unit 44A
N41/1 Navigation processor 47L
S10/2 Right front brake wear sensor 17L
S10/2x1 Right front brake wear sensor electrical connector 16K
S10/4 Right rear brake wear sensor 18L
S10/4x1 Right rear brake wear sensor electrical connector 18K
S9/1 Stop lamp switch 20L
U12 Valid for left-hand drive vehicles 8G
U13 Valid for right-hand drive vehicles 5G
U221 Valid for China 45F
U222 Valid for Korea 45F
U223 Valid for external navigation 45E
W19 Right front seat crossmember ground point 18E
W2 Right front ground point at lamp unit 16E
W70 Electronic Stability Program ground point 9E
X1/55 External navigation electrical connector 46G
X11/4 Diagnostic connector 22H
X30/28 Vehicle dynamics CAN voltage distributor electrical connector 39L
X30/30 Vehicle floor chassis CAN voltage distributor electrical connector 43L
X62/32 Rear axle electrical connector, left distributor 34H
X62/33 Rear axle electrical connector, right distributor 18H
X62/33 Rear axle electrical connector, right distributor 32H
X62/6 Front axle electrical connector, right distributor 28H
X62/6 Front axle electrical connector, right distributor 16H
X62/7 Front axle electrical connector, left distributor 30H
Z9/6 Travel distance signal connector sleeve 1 47E

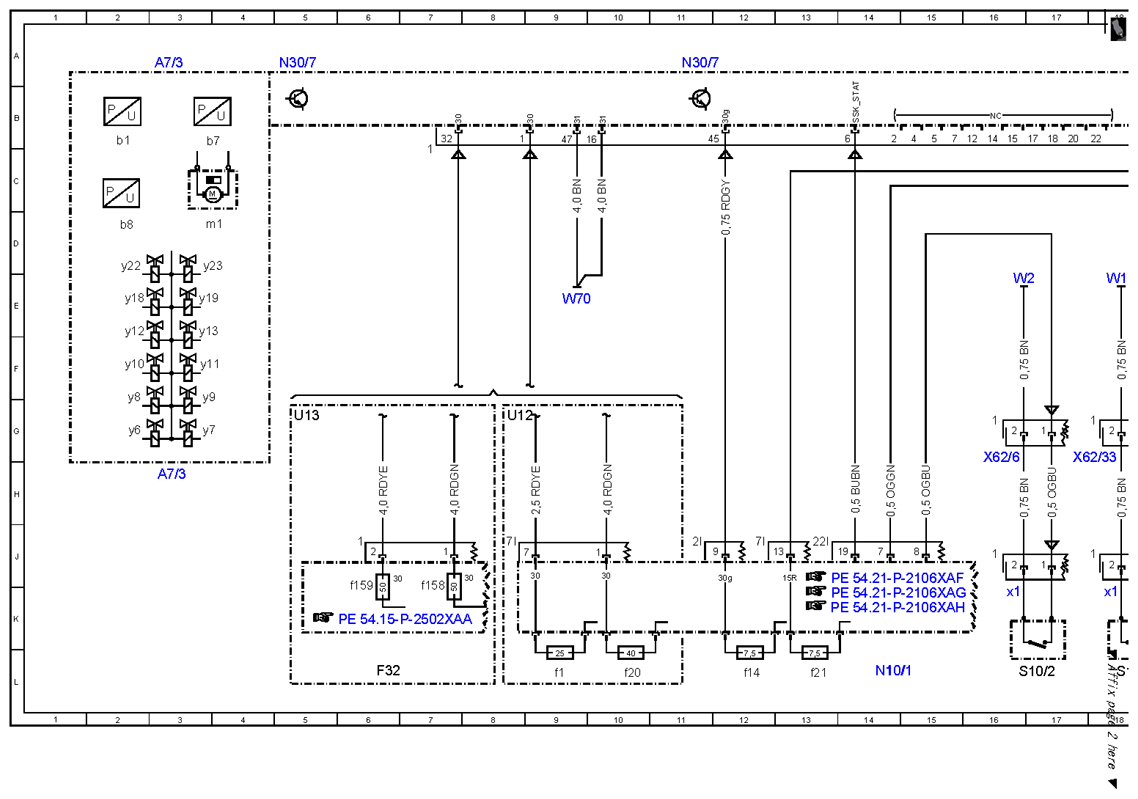

Fig 1: Adaptive Brake - Wiring Diagram (1 Of 4)
G10083589Courtesy of MERCEDES-BENZ USA

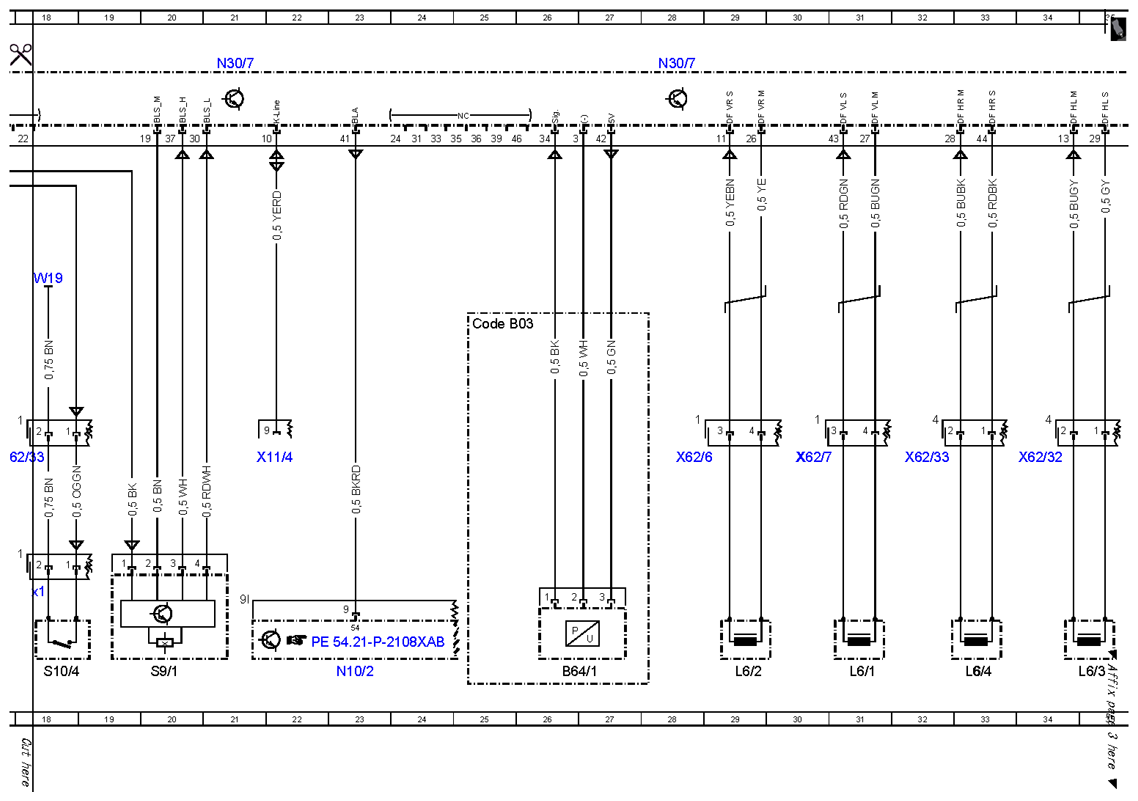

Fig 2: Adaptive Brake - Wiring Diagram (2 Of 4)
G10083590Courtesy of MERCEDES-BENZ USA

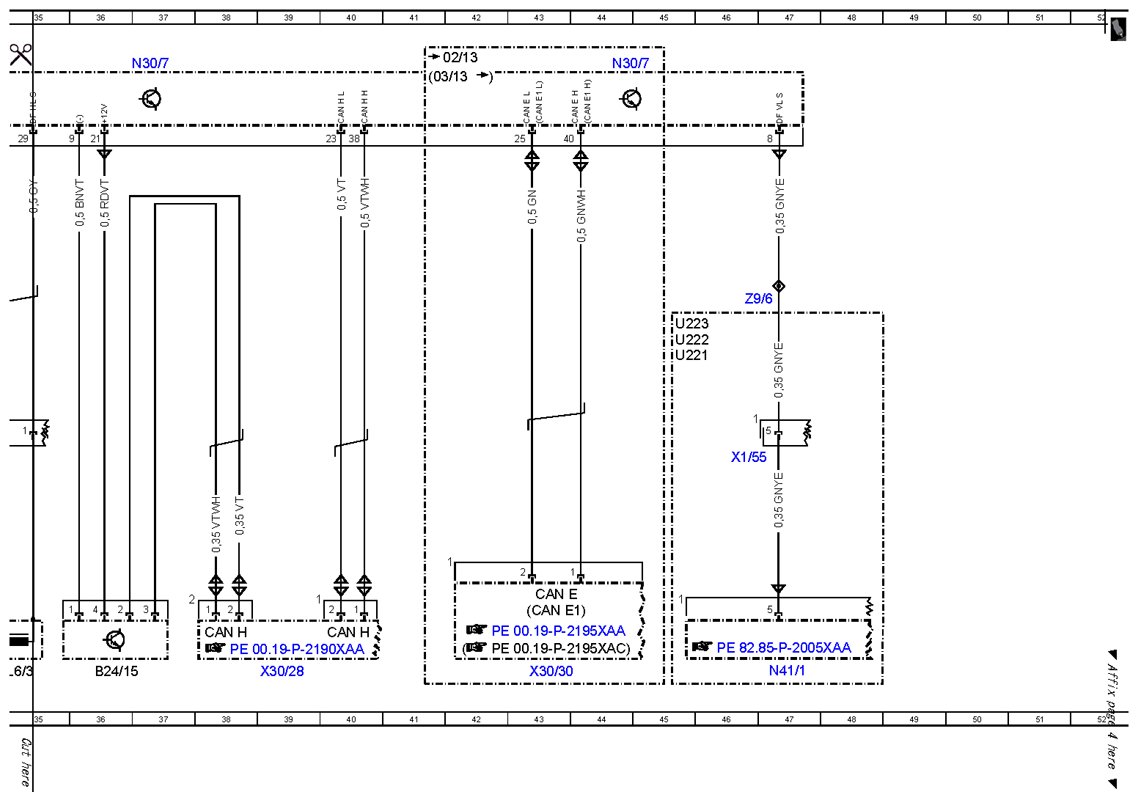

Fig 3: Adaptive Brake - Wiring Diagram (3 Of 4)
G10083591Courtesy of MERCEDES-BENZ USA
Fig 4: Adaptive Brake - Wiring Diagram (4 Of 4)
G10083592Courtesy of MERCEDES-BENZ USA
