Electrical function schematic of instrument cluster, operating condition display - PE54.30-P-2055-97XAA

Code: Designation: Position:
1 Circuit 15, status 17D
2 Wheel speed, signal 17G
3 Engine speed, signal 16F
4 Coolant temperature, signal 15F
5 Fuel tank fuel level indicator fill level sensor, signal 19F
5 Fuel tank fuel level indicator fill level sensor, signal 23E
6 Gear stage, signal 15F
6 Gear stage, signal 8G
7 Transmission mode, signal 16E
7 Transmission mode, signal 14F
7 Transmission mode, signal 8E
8 ECO start/stop function button, status 11C
8 ECO start/stop function button, status 5B
9 ECO start/stop function, status 14F
A1 Instrument cluster 17E
A1e4 Fuel reserve indicator lamp 18C
A1e54 Coolant temperature warning lamp 18C
A1p1 Coolant temperature gauge 18D
A1p13 Multifunction display 18E
A1p2 Fuel level indicator 18D
A1p5 Tachometer 18D
A1p8 Speedometer 18D
A80 Intelligent servo module for DIRECT SELECT 6J
B4/1 Fuel tank fuel level indicator fill level sensor, left 22C
B4/2 Fuel tank fuel level indicator fill level sensor, right 22C
CAN B Interior CAN 20F
CAN B Interior CAN 17D
CAN C Drive train CAN 7G
CAN C Drive train CAN 7F
CAN E Chassis CAN 17H
CAN E Chassis CAN 13F
CAN E Chassis CAN 13E
CAN E Chassis CAN 9B
Code B03 ECO start/stop function 2A
LIN 1 Instrument panel LIN 5B
N10/1 Front SAM control unit with fuse and relay module 7A
N10/2 Rear SAM control unit with fuse and relay module 22E
N145 Transmission mode control unit 13B
N3/10 ME-SFI [ME] control unit 10D
N3/9 CDI control unit 10G
N30/4 Electronic Stability Program control unit 17J
N30/7 Premium Electronic Stability Program control unit 17J
N72/1 Upper control panel control unit 2B
N72/1s50 ECO start/stop function button 3A
N73 Electronic ignition switch control unit 17A
U165 Valid for AMG 12A
U165 Valid for AMG 15J
U203 Valid without DISTRONIC PLUS 15H
U74 Valid for diesel engines 9G
U75 Valid for gasoline engines 9D
U909 Valid for DISTRONIC PLUS 16J
U986 Not valid for AMG 16H
Y3/8n4 Fully integrated transmission control unit 3J

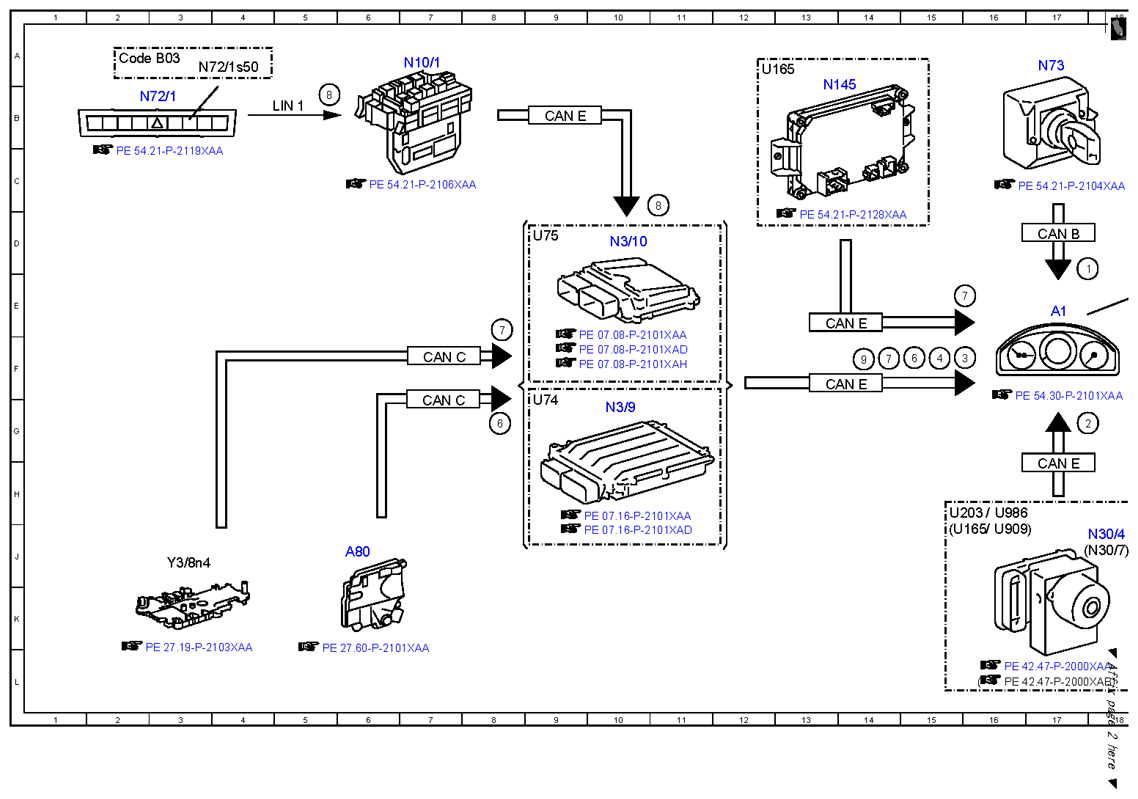

Fig 1: Instrument Cluster, Operating Condition Display Electrical Function Schematic (1 Of 2)
G10083781Courtesy of MERCEDES-BENZ USA

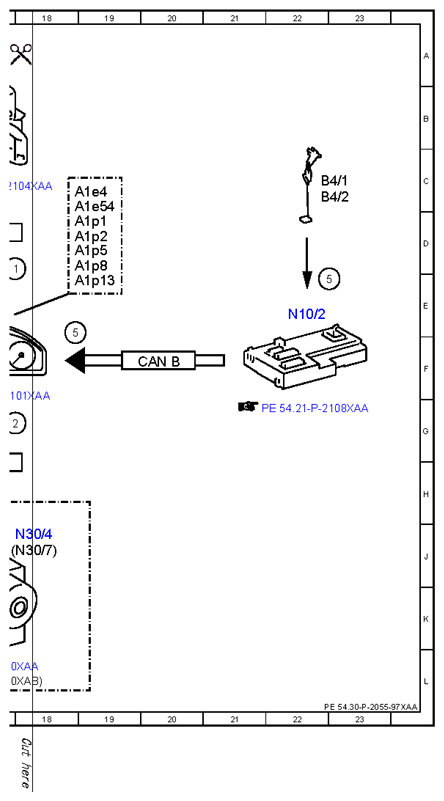

Fig 2: Instrument Cluster, Operating Condition Display Electrical Function Schematic (2 Of 2)
G10083782Courtesy of MERCEDES-BENZ USA
