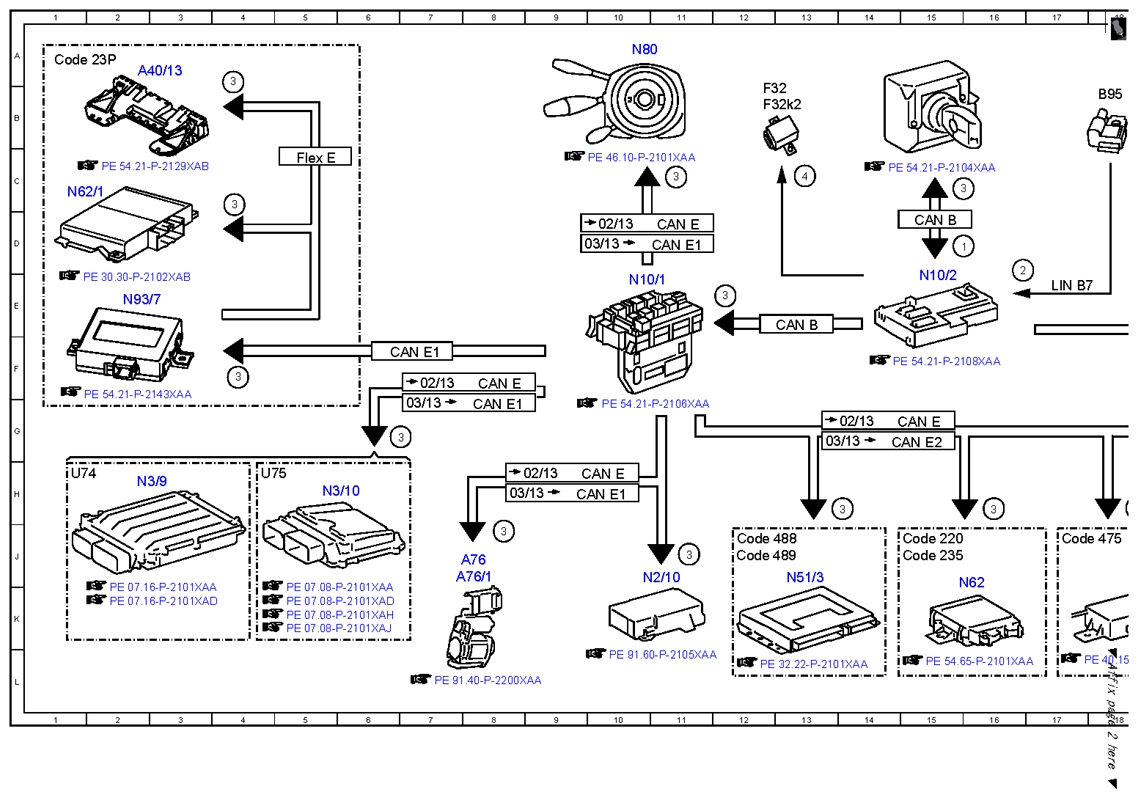

| 1 |
Circuit 15, status |
15D |
| 2 |
Battery sensor, signal |
16E |
| 3 |
No-load current shutoff, signal |
62D |
| 3 |
No-load current shutoff, signal |
59D |
| 3 |
No-load current shutoff, signal |
56D |
| 3 |
No-load current shutoff, signal |
57H |
| 3 |
No-load current shutoff, signal |
59H |
| 3 |
No-load current shutoff, signal |
62H |
| 3 |
No-load current shutoff, signal |
55H |
| 3 |
No-load current shutoff, signal |
50E |
| 3 |
No-load current shutoff, signal |
49F |
| 3 |
No-load current shutoff, signal |
18H |
| 3 |
No-load current shutoff, signal |
4A |
| 3 |
No-load current shutoff, signal |
4C |
| 3 |
No-load current shutoff, signal |
6G |
| 3 |
No-load current shutoff, signal |
4F |
| 3 |
No-load current shutoff, signal |
15C |
| 3 |
No-load current shutoff, signal |
4B |
| 3 |
No-load current shutoff, signal |
4C |
| 3 |
No-load current shutoff, signal |
4F |
| 3 |
No-load current shutoff, signal |
7G |
| 3 |
No-load current shutoff, signal |
8J |
| 3 |
No-load current shutoff, signal |
11J |
| 3 |
No-load current shutoff, signal |
11C |
| 3 |
No-load current shutoff, signal |
12E |
| 3 |
No-load current shutoff, signal |
13H |
| 3 |
No-load current shutoff, signal |
15C |
| 3 |
No-load current shutoff, signal |
16J |
| 3 |
No-load current shutoff, signal |
19J |
| 3 |
No-load current shutoff, signal |
21J |
| 3 |
No-load current shutoff, signal |
24J |
| 3 |
No-load current shutoff, signal |
25G |
| 3 |
No-load current shutoff, signal |
28D |
| 3 |
No-load current shutoff, signal |
32D |
| 3 |
No-load current shutoff, signal |
35D |
| 3 |
No-load current shutoff, signal |
32H |
| 3 |
No-load current shutoff, signal |
34F |
| 3 |
No-load current shutoff, signal |
37D |
| 3 |
No-load current shutoff, signal |
40D |
| 3 |
No-load current shutoff, signal |
43D |
| 4 |
Quiescent current cutout relay, actuation |
13C |

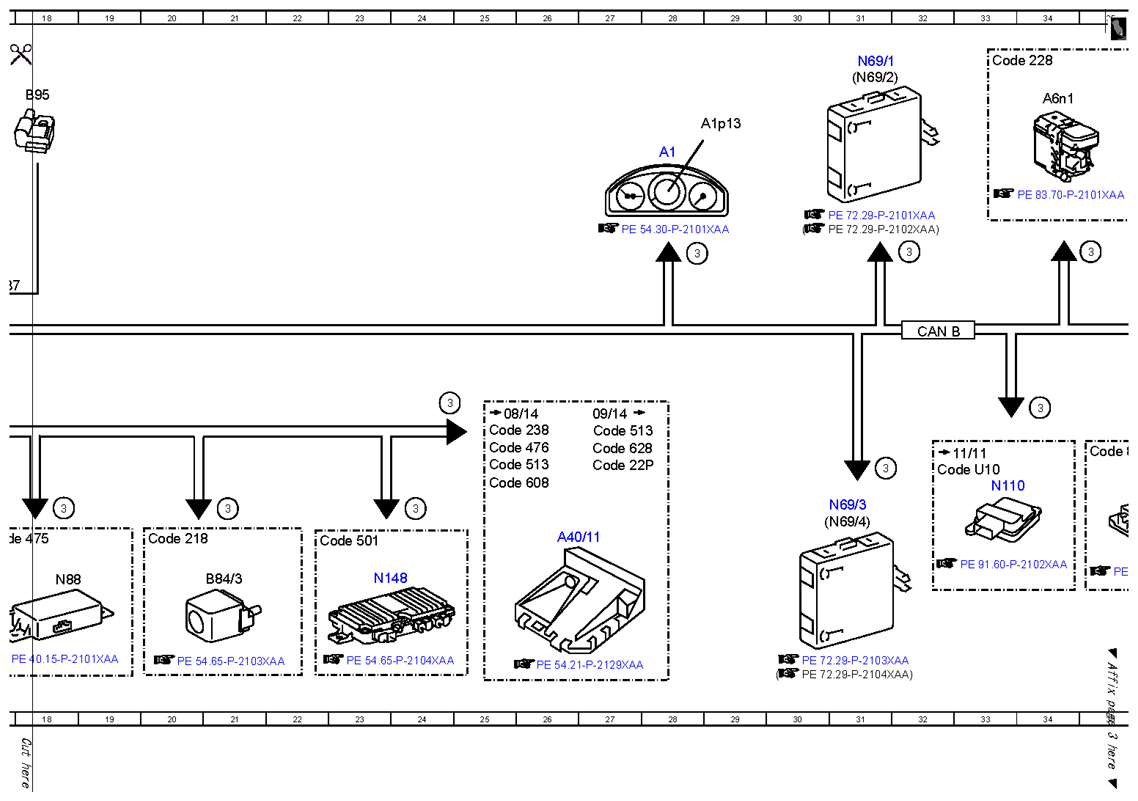

| A1 |
Instrument cluster |
28C |
| A1p13 |
Multifunction display |
28B |

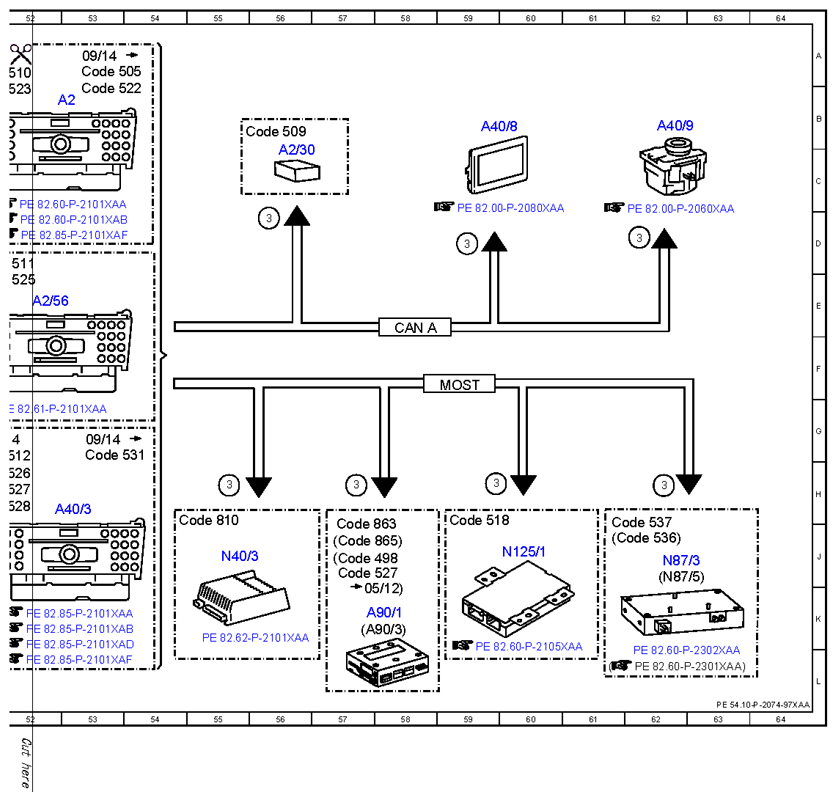

| A2 |
Radio |
53B |
| A2/30 |
Navigation module |
56C |
| A2/56 |
Radio with auto pilot system |
52E |
| A40/11 |
Multifunction camera |
26J |
| A40/13 |
Stereo multifunction camera |
2A |
| A40/3 |
COMAND control unit |
53H |
| A40/8 |
Audio/COMAND display |
59B |
| A40/9 |
Audio/COMAND control panel |
62B |
| A6n1 |
Stationary heater control unit |
34B |
| A76 |
Left front reversible emergency tensioning retractor |
8J |
| A76/1 |
Right front reversible emergency tensioning retractor |
8J |
| A90/1 |
TV tuner (analog/digital) |
58K |
| A90/3 |
TV digital tuner |
57K |
| B84/3 |
Backup camera |
21J |
| B95 |
Battery sensor |
18B |
| CAN A |
Telematics CAN |
58E |
| CAN B |
Interior CAN |
46E |
| CAN B |
Interior CAN |
40E |
| CAN B |
Interior CAN |
32E |
| CAN B |
Interior CAN |
15D |
| CAN B |
Interior CAN |
13E |
| CAN E |
Chassis CAN |
15G |
| CAN E |
Chassis CAN |
10H |
| CAN E |
Chassis CAN |
11D |
| CAN E |
Chassis CAN |
8F |
| CAN E1 |
Chassis CAN 1 |
10H |
| CAN E1 |
Chassis CAN 1 |
11D |
| CAN E1 |
Chassis CAN 1 |
7F |
| CAN E1 |
Chassis CAN 1 |
8G |
| CAN E2 |
Chassis CAN 2 |
15G |
| Code 218 |
Backup camera |
37G |
| Code 218 |
Backup camera |
20J |
| Code 220 |
PARKTRONIC |
15J |
| Code 228 |
Stationary heater |
33A |
| Code 22P |
Track package |
27H |
| Code 235 |
Active Park Assist |
15J |
| Code 238 |
Active Lane Keeping Assist |
25G |
| Code 23P |
Driver assistance package PLUS |
1A |
| Code 275 |
Memory package, electrically adjustable front seats |
36A |
| Code 414 |
Electric glass tilting/sliding roof |
41A |
| Code 432 |
Left and right front dynamic multicontour seats |
38A |
| Code 432 |
Left and right front dynamic multicontour seats |
44H |
| Code 443 |
Steering wheel heater |
42G |
| Code 475 |
Tire pressure monitor |
17J |
| Code 476 |
Automatic lane detection |
25G |
| Code 488 |
Steel/air suspension |
12J |
| Code 489 |
AIRMATIC (air suspension with continuously adjustable damping) |
12J |
| Code 498 |
Japan version |
37H |
| Code 498 |
Japan version |
57J |
| Code 501 |
360 degree camera |
22J |
| Code 505 |
Radio 20 NTG5, non-navigation-capable |
53A |
| Code 509 |
Navigation module |
55B |
| Code 510 |
Audio 20 with CD changer |
51A |
| Code 511 |
Audio 50 APS incl. DVD changer |
51D |
| Code 512 |
COMAND APS with DVD changer |
51G |
| Code 513 |
Speed Limit Assist |
25H |
| Code 513 |
Speed Limit Assist |
27G |
| Code 518 |
Media Interface |
59J |
| Code 522 |
Audio 20 radio |
53B |
| Code 523 |
Audio 20 radio |
51B |
| Code 525 |
Audio 50 APS radio (CD) |
51E |
| Code 526 |
COMAND with single DVD drive (without navigation) |
51H |
| Code 527 |
COMAND APS (with navigation) |
57J |
| Code 527 |
COMAND APS (with navigation) |
51H |
| Code 528 |
COMAND with DVD changer |
51H |
| Code 531 |
COMAND APS |
53G |
| Code 536 |
SIRIUS satellite radio |
61J |
| Code 537 |
Digital radio |
61J |
| Code 608 |
Adaptive Highbeam Assist |
25H |
| Code 628 |
Adaptive Highbeam Assist Plus |
27G |
| Code 810 |
Sound system |
54J |
| Code 863 |
Digital/analog TV tuner |
57J |
| Code 865 |
TV tuner (digital) |
57J |
| Code 872 |
Left and right rear seat heaters |
40G |
| Code 881 |
Trunk lid/liftgate control |
43B |
| Code 889 |
KEYLESS-GO |
35G |
| Code U10 |
Front passenger seat with weight detection |
32H |
| F32 |
Front electrical prefuse box |
12B |
| F32k2 |
Quiescent current cutout relay |
12B |
| Flex E |
Chassis FlexRay |
5C |
| LIN B7 |
On-board electrical system LIN |
17E |
| M40/1 |
Active multicontour seat pneumatic pump |
46J |
| MOST |
Media Oriented System Transport |
59F |
| N10/1 |
Front SAM control unit with fuse and relay module |
10E |
| N10/2 |
Rear SAM control unit with fuse and relay module |
15E |
| N110 |
Weight Sensing System (WSS) control unit |
33H |
| N121 |
Trunk lid control unit |
45B |
| N121/1 |
Tailgate control unit |
45B |
| N125/1 |
Media interface control unit |
60J |
| N148 |
360° camera control unit |
23J |
| N2/10 |
Supplemental restraint system control unit |
11J |
| N22/7 |
Automatic air conditioning control and operating unit |
48G |
| N25/6 |
Rear seat heaters control unit |
41H |
| N25/7 |
Steering wheel heater control unit |
43H |
| N3/10 |
ME-SFI [ME] control unit |
5H |
| N3/9 |
CDI control unit |
2H |

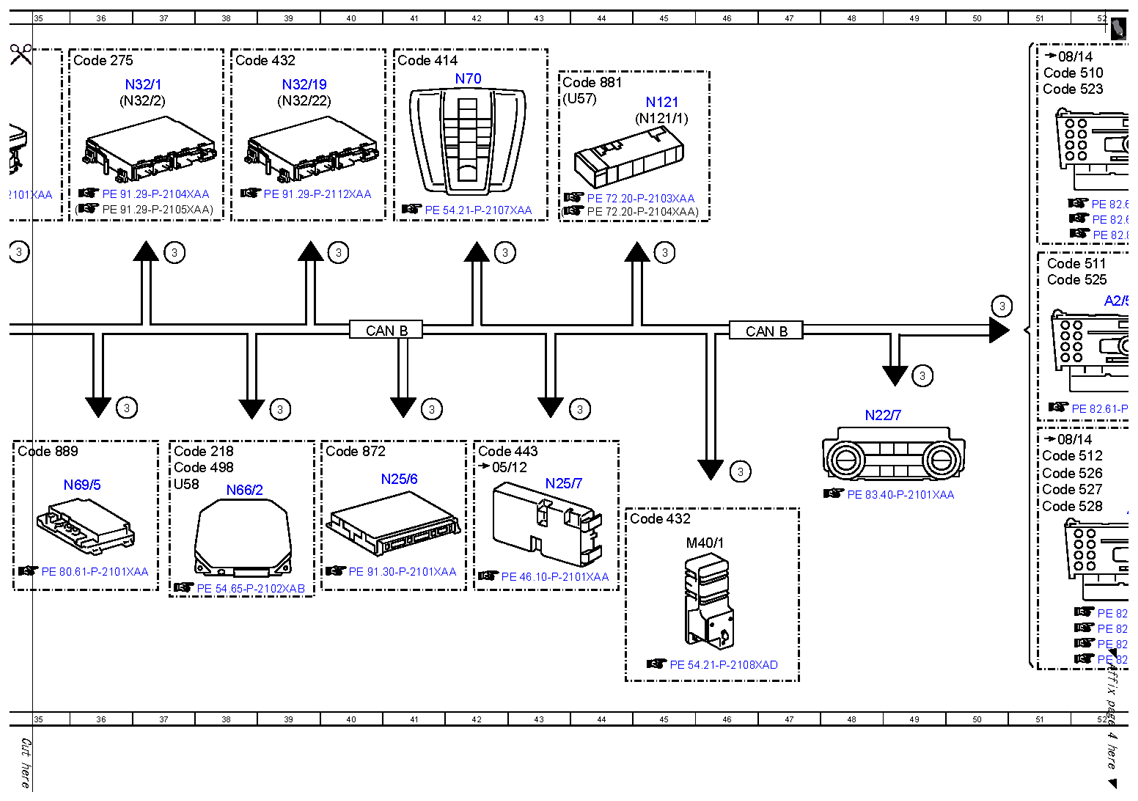

| N32/1 |
Driver seat control unit |
37B |
| N32/19 |
Left front active multicontour seat control unit |
39B |
| N32/2 |
Front passenger seat control unit |
36B |
| N32/22 |
Right front active multicontour seat control unit |
39B |
| N40/3 |
Sound system amplifier control unit |
55J |
| N51/3 |
AIRMATIC control unit |
13J |
| N62 |
Parking system control unit |
16K |
| N62/1 |
Radar sensors control unit |
1C |
| N66/2 |
Backup camera control unit |
38H |
| N69/1 |
Left front door control unit |
31A |
| N69/2 |
Right front door control unit |
31A |
| N69/3 |
Left rear door control unit |
31H |
| N69/4 |
Right rear door control unit |
31J |
| N69/5 |
KEYLESS-GO control unit |
36H |
| N70 |
Overhead control panel control unit |
42A |
| N80 |
Steering column module control unit |
10A |
| N87/3 |
Digital Audio Broadcasting control unit |
62J |
| N87/5 |
Satellite digital audio radio (SDAR) control unit |
62J |
| N88 |
Tire pressure monitor control unit |
18J |
| N93/7 |
Chassis gateway control unit |
2E |
| U57 |
Valid for model 218.9 |
43B |
| U58 |
Valid for model 218.3 |
37H |
| U74 |
Valid for diesel engines |
1H |
| U75 |
Valid for gasoline engines |
4H |
