Overview of system components, Adaptive Brake (ABR) - GF42.47-P-9997RF
MODEL 205 (except 205.012/047/147/212/247), 253 (except 253.354/954)
Shown on model 205.0 (except AMG vehicles with engine 177)

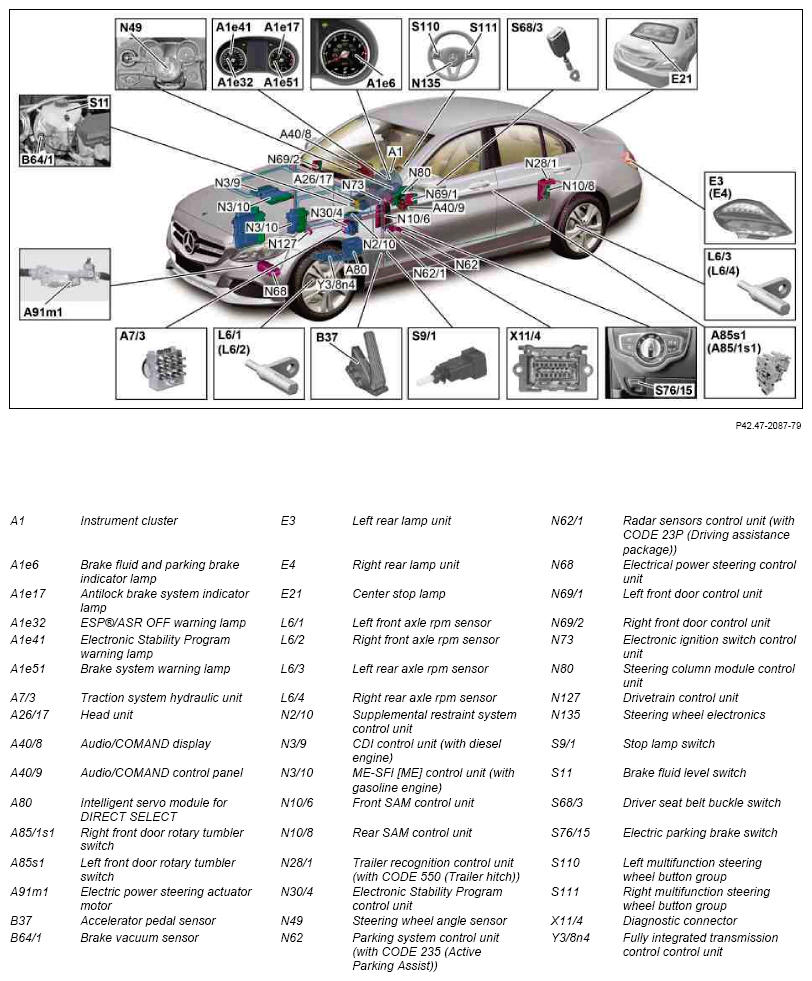

Fig 1: Overview Of Adaptive Brake System Components - Shown On Model 205.0 (Except AMG Vehicles With Engine 177)

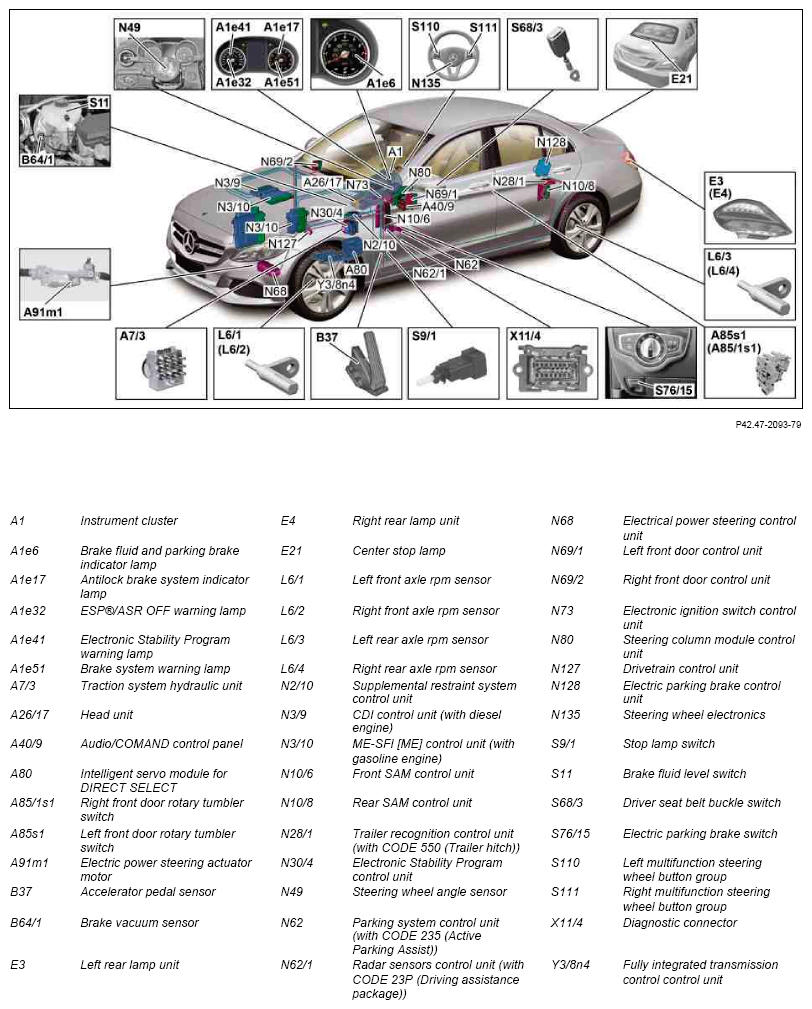

Shown on model 205.0 (with AMG vehicles)

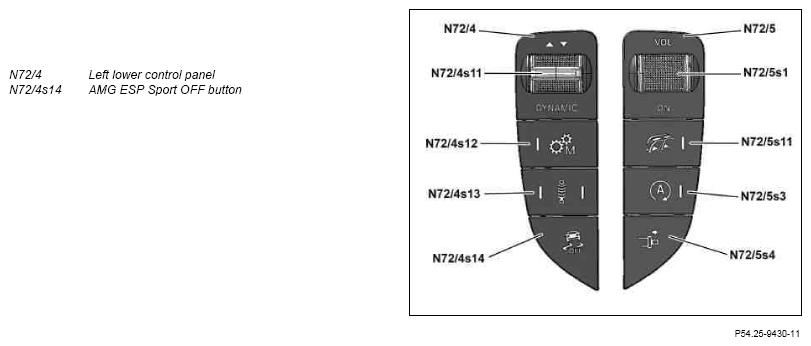

Lower control panel (with AMG vehicles)

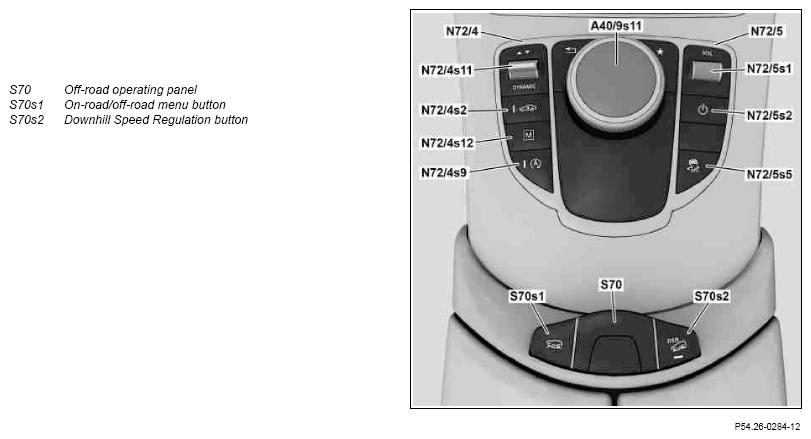

View of center console (in model 253 with code 430 (Off-road package))
| Component description for instrument cluster | A1, A1e6, A1e17, A1e32, A1e41, A1e51 | GF54.30-P-6000RF | |
| Head unit, component description | Model 205 (except 205.012/047/147/212/247), 253 (except 253.354/954) with code 520 (Audio 20 USB) except code 522 (Audio 20 radio) except code 531 (COMAND APS) |
GF82.85-P-3140RF | |
| Model 205 (except 205.012/047/147/212/247), 253 (except 253.354/954) with code 522 (Audio 20 radio) except code 520 (Audio 20 USB) except code 531 (COMAND APS) |
GF82.85-P-3140RFA | ||
| Model 205 (except 205.012/047/147/212/247), 253 (except 253.354/954) with code 531 (COMAND APS) except code 520 (Audio 20 USB) except code 522 (Audio 20 radio) A26/17 |
GF82.85-P-3140RFB | ||
| Component description for Audio/COMAND display | A40/8 | GF54.30-P-6150RF | |
| Component description for Audio/COMAND control panel | A40/9 | GF54.21-P-4501RF | |
| Component description for intelligent servo module for DIRECT SELECT | Model 205 (except 205.012/047/147/212/247) with transmission 722.9 (except 722.930) A80 |
GF27.19-P-4020AHE | |
| Supplemental restraint system control unit, component description | N2/10 | GF91.60-P-4080RF | |
| Component description for CDI control unit | Model 205 (except 205.012/047/147/212/247) with engine 626 | GF07.16-P-6000ORB | |
| Model 205 (except 205.012/212), 253 (except 253.354/954) with engine 651.9 with code 494 (US version) |
GF07.16-P-6000OLD | ||
| Model 205 (except 205.012/212) with engine 651 except code 494 (US version) N3/9 |
GF07.16-P-6000OLE | ||
| Component description for ME-SFI (ME) control unit | Model 205 (except 205.012/047/147/212/247) with engine 177.9 | GF07.61-P-6000MNA | |
| Model 205 (except 205.047/147/247) with engine 274.9 | GF07.61-P-6000MRA | ||
| Model 205 (except 205.012/047/147/212/247) with engine 276.8 N3/10 |
GF07.61-P-6000MMV | ||
| Component description for front SAM control unit | N10/6 | GF54.21-P-7010RF | |
| Component description for rear SAM control unit | N10/8 | GF54.21-P-7030RF | |
| Component description for trailer recognition control unit | Model 205 (except 205.012/047/147/212/247), 253 (except 253.354/954) with code 550 (Trailer coupling) N28/1 |
GF31.19-P-4050RF | |
| Component description for Electronic Stability Program control unit | N30/4 | GF42.45-P-5119RF | |
| Parking system control unit component description | Model 205 (except 205.012/047/147/212/247), 253 (except 253.354/954) with code 235 (Active Parking Assist) N62 |
GF54.65-P-5002RF | |
| Component description for radar sensors control unit | Model 205 (except 205.012/047/147/212/247), 253 (except 253.354/954) with code 23P (Driving Assistance package Plus) N62/1 |
GF30.30-P-3301RF | |
| Electrical power steering control unit (ES), component description | N68 | GF46.35-P-7010RF | |
| Component description for left front door control unit | N69/1 | GF72.29-P-6001RF | |
| Component description for right front door control unit | N69/2 | GF72.29-P-6009RF | |
| Component description for the electronic ignition lock control unit | N73 | GF80.57-P-6001RF | |
| Component description for steering column tube module control unit | N80 | GF54.21-P-6051RF | |
| Drivetrain control unit, component description | Model 205 (except 205.047/147/247), 253 (except 253.354/954) with engine 274.9 | GF54.21-P-2141MRA | |
| Model 205 (except 205.012/047/147/212/247) with engine 276.8 | GF54.21-P-2141RF | ||
| Model 205 (except 205.012/047/147/212/247) with engine 626 | GF54.21-P-2141ORB | ||
| Model 205 (except 205.012/212) with engine 651.9 N127 |
GF54.21-P-2141OLD | ||
| Electric parking brake control unit, component description | Model 205 (except 205.012/047/147/212/247) with code 990 (AMG vehicles) N128 |
GF42.20-P-5005RF | |
| Component description for fully integrated transmission control unit | Model 205 (except 205.012/047/147/212/247) with transmission 722.9 (except 722.930) Y38n4 |
GF27.60-P-5165AHE | |
| Table of contents for function description, adaptive brake (ABR) | GF42.47-P-0999RF |
