Remove/install complete outside mirror - AR88.70-P-9000LW
MODEL 205
MODEL 253
Shown on model 205
| Remove/install | |||
| 1 | Completely open front door | ||
| 2 | Move side window to lowest position | ||

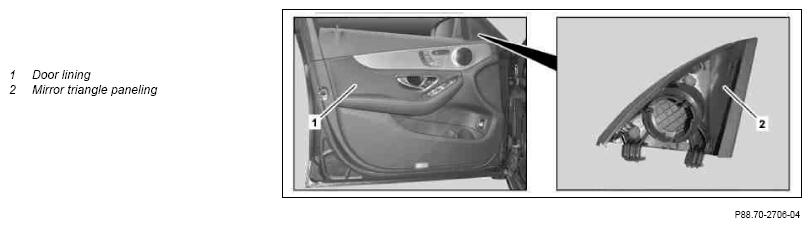

| 3.1 | Detach door lining (1) from front door | Model 205.0/1/2 except code 348 (Emergency call/assistant system) except code 355 (Preinstallation for retrofitting navigation system) except code 357 (Map navigation) except code 386 (Comfort telephony) except code 501 (360° camera) except code 531 (COMAND APS) Model 253 except code 348 (Emergency call/assistant system) except code 355 (Preinstallation for retrofitting navigation system) except code 357 (Map navigation) except code 386 (Comfort telephony) except code 501 (360° camera) except code 531 (COMAND APS) |
|
| AR72.10-P-1000LW | |||
| 3.2 | Remove door liner (1) from front door | Model 205.0/1/2 with code 348 (Emergency call/assistant system) Model 205.0/1/2 with code 355 (Preinstallation for retrofitting navigation system) Model 205.0/1/2 with code 357 (Map navigation) Model 205.0/1/2 with code 386 (Comfort telephony) Model 205.0/1/2 with code 501 (360° camera) Model 205.0/1/2 with code 531 (COMAND APS) Model 253 with code 348 (Emergency call/assistant system) Model 253 with code 355 (Preinstallation for retrofitting navigation system) Model 253 with code 357 (Map navigation) Model 253 with code 386 (Comfort telephony) Model 253 with code 501 (360° camera) Model 253 with code 531 (COMAND APS) |
|
| AR72.10-P-1000LW | |||
| 4 | Remove mirror triangle paneling (2) | with code 810 (Sound system) Model 253 with code 810 (Sound system) Allow mirror triangle paneling (2) to hang down with electrical line connected. |
|

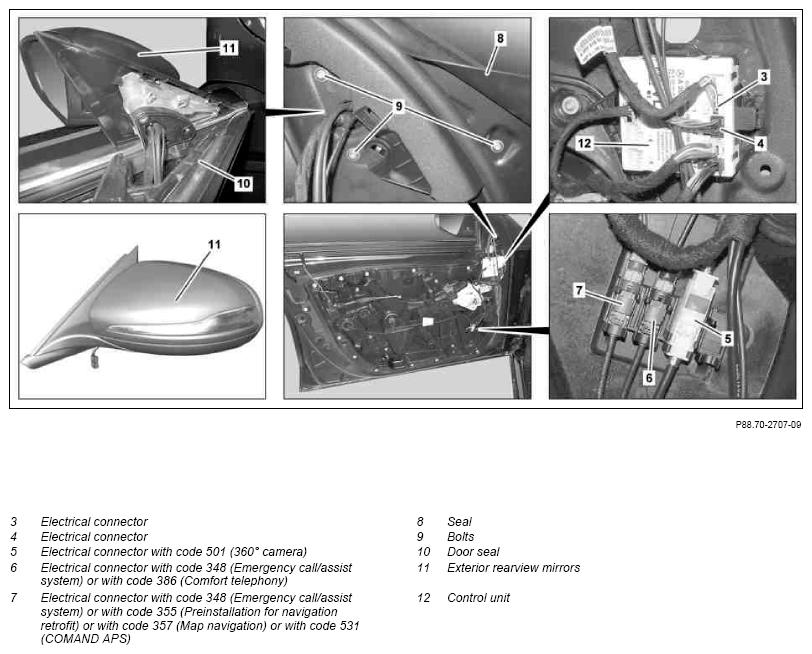

| 5 | Disconnect electrical connectors (3, 4) from control unit (12) | ||
| 6 | Unclip electrical connector (5) from bracket and disconnect | Model 205 with code 501 (360° camera) Model 253 with code 501 (360° camera) |
|
| 7 | Unclip electrical connector (6) from bracket and disconnect | Model 205 with code 348 (Emergency call/assistant system) Model 205 with code 386 (Comfort telephony) Model 253 with code 348 (Emergency call/assistant system) Model 253 with code 386 (Comfort telephony) |
|
| 8 | Unclip electrical connector (7) from bracket and disconnect | Model 205 with code 348 (Emergency call/assistant system) Model 205 with code 355 (Preinstallation for retrofitting navigation system) Model 205 with code 357 (Map navigation) Model 205 with code 531 (COMAND APS) Model 253 with code 348 (Emergency call/assistant system) Model 253 with code 355 (Preinstallation for retrofitting navigation system) Model 253 with code 357 (Map navigation) Model 253 with code 531 (COMAND APS) |
|
| 9 | Lift sealant (8) and unscrew bolts (9) | ||
| 10 | Move outside mirror (11) at top out of door seal (10) and remove | ||
| 11 | Install in the reverse order | ||
| 12 | Calibrate 360° camera with diagnostic system | Model 205 with code 501 (360° camera) Model 253 with code 501 (360° camera) |
|
| Model 205 with code 501 (360° camera) |
AD00.00-P-2000-04B |
