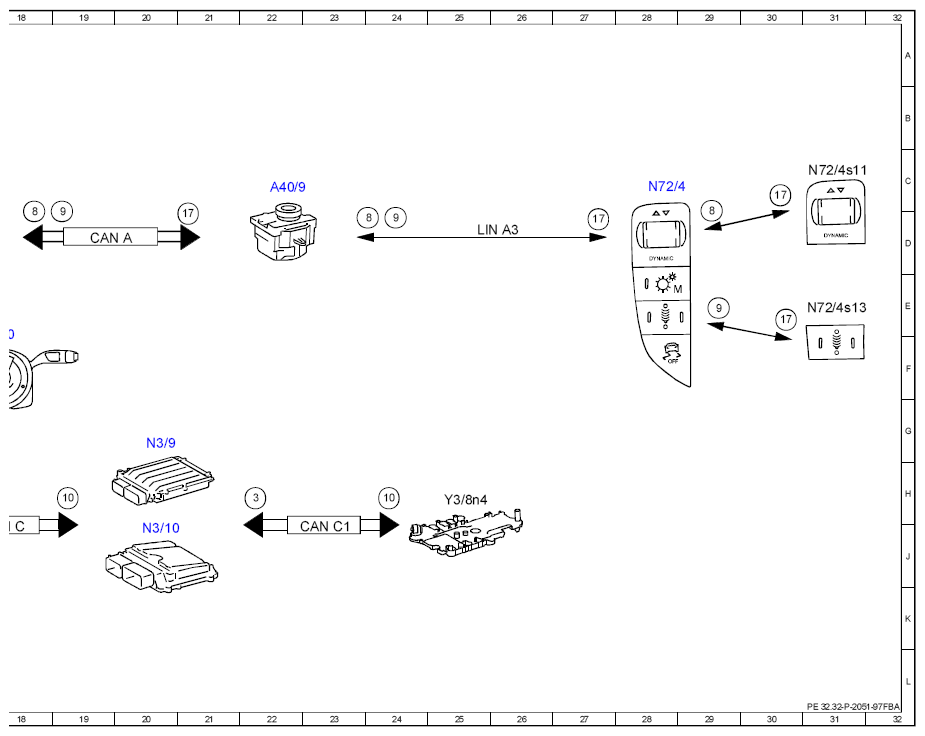

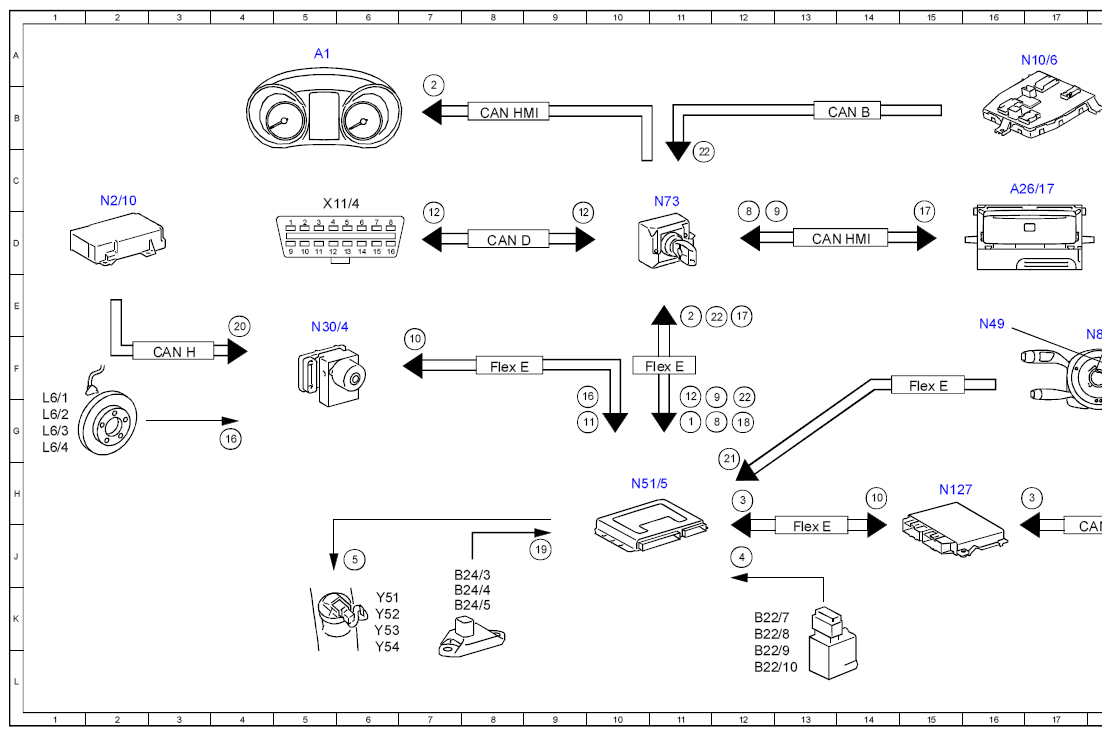

Electrical Function Schematic For Adaptive Damping System (ADS) - PE32.32-P-2051-97FBA
Model 205 as of model year 2019 with code 459 (DYNAMIC BODY CONTROL suspension with adjustment damping) Model 205 with code 485 (AGILITY CONTROL suspension with comfort tuning) Model 205 with code 488 (Steel/air suspension) Model 205 with code 677 (AGILITY CONTROL suspension)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 11G |
| 10 | Vehicle level, status | 14H |
| 10 | Vehicle level, status | 7F |
| 10 | Vehicle level, status | 19H |
| 10 | Vehicle level, status | 24H |
| 11 | ESP®, status | 9G |
| 12 | Diagnosis, communication | 11G |
| 12 | Diagnosis, communication | 7D |
| 12 | Diagnosis, communication | 9D |
| 16 | Wheel speed, signal | 4G |
| 16 | Wheel speed, signal | 9G |
| 17 | Light-emitting diode actuation | 15D |
| 17 | Light-emitting diode actuation | 12E |
| 17 | Light-emitting diode actuation | 21D |
| 17 | Light-emitting diode actuation | 27D |
| 17 | Light-emitting diode actuation | 30E |
| 17 | Light-emitting diode actuation | 30C |
| 18 | Battery voltage, signal | 12G |
| 19 | Body acceleration sensor, signal | 9J |
| 2 | AIRMATIC fault, message | 11E |
| 2 | AIRMATIC fault, message | 7B |
| 20 | Speed, turn rate and lateral acceleration, signal | 4E |
| 21 | Steering wheel angle, signal | 12H |
| 22 | Variant coding, signal | 11C |
| 22 | Variant coding, signal | 12E |
| 22 | Variant coding, signal | 12G |
| 3 | Transmission control, status | 12H |
| 3 | Transmission control, status | 17H |
| 3 | Transmission control, status | 22H |
| 4 | Level sensor, status | 12J |
| 5 | Damping valve units, actuation | 6J |
| 8 | DYNAMIC SELECT switch, status | 6D |
| 8 | DYNAMIC SELECT switch, status | 12D |
| 8 | DYNAMIC SELECT switch, status | 18D |
| 8 | DYNAMIC SELECT switch, status | 23D |
| 8 | DYNAMIC SELECT switch, status | 12F |
| 9 | Comfort/Sport button, status | 24D |
| 9 | Comfort/Sport button, status | 19D |
| 9 | Comfort/Sport button, status | 12G |
| 9 | Comfort/Sport button, status | 29E |
| 9 | Comfort/Sport button, status | 13D |
| A1 | Instrument cluster | 5A |
| A26/17 | Head unit | 16C |
| A40/9 | Audio/COMAND control panel | 22C |
| B22/10 | Right rear level sensor | 12L |
| B22/7 | Left rear level sensor | 12K |
| B22/8 | Left front level sensor | 12K |
| B22/9 | Right front level sensor | 12L |
| B24/3 | Left front body lateral acceleration sensor | 8J |
| B24/4 | Right front body lateral acceleration sensor | 8K |
| B24/5 | Left rear body lateral acceleration sensor | 8K |
| CAN A | Telematics CAN | 19D |
| CAN B | Interior CAN | 14B |
| CAN C | Engine CAN | 18J |
| CAN C1 | Drive train CAN | 23J |
| CAN D | Diagnostic CAN | 8D |
| CAN H | Vehicle dynamics CAN | 3F |
| CAN HMI | User interface CAN | 13D |
| CAN HMI | User interface CAN | 8B |
| Flex E | Chassis FlexRay | 8F |
| Flex E | Chassis FlexRay | 13J |
| Flex E | Chassis FlexRay | 11F |
| Flex E | Chassis FlexRay | 15F |
| L6/1 | Left front axle rpm sensor | 1G |
| L6/2 | Right front axle rpm sensor | 1G |
| L6/3 | Left rear axle rpm sensor | 1G |
| L6/4 | Right rear axle rpm sensor | 1G |
| LIN A3 | LCP LIN | 25D |
| N10/6 | Front SAM control unit | 17A |
| N127 | Drivetrain control unit | 15H |
| N2/10 | Supplemental restraint system control unit | 2C |
| N3/10 | ME-SFI [ME] control unit | 20J |
| N3/9 | CDI control unit | 20G |
| N30/4 | Electronic Stability Program control unit | 5E |
| N49 | Steering wheel angle sensor | 16E |
| N51/5 | Adaptive damping system control unit | 10H |
| N72/4 | Left lower control panel | 28C |
| N72/4s11 | DYNAMIC SELECT switch | 31C |
| N72/4s13 | Comfort/Sport button | 31E |
| N73 | Electronic ignition switch control unit | 11C |
| N80 | Steering column module control unit | 18F |
| X11/4 | Diagnostic connector | 5C |
| Y3/8n4 | Fully integrated transmission control, control unit | 25H |
| Y51 | Left front axle damping valve unit | 6K |
| Y52 | Right front axle damping valve unit | 6K |
| Y53 | Left rear axle damping valve unit | 6K |
| Y54 | Right rear axle damping valve unit | 6L |
