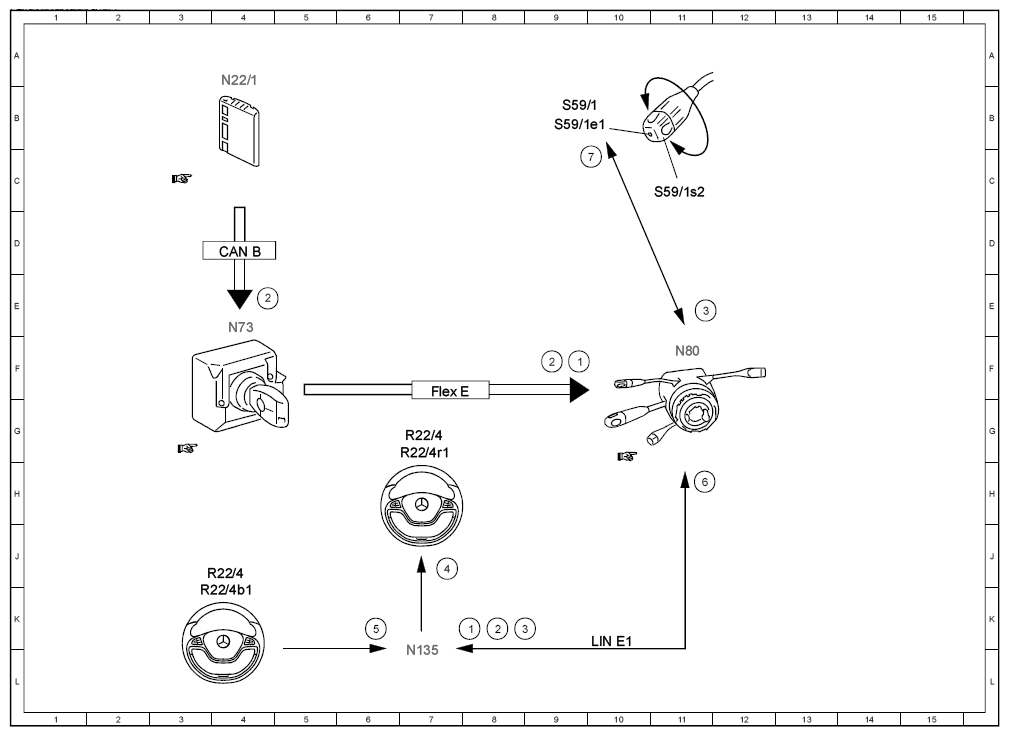

| 1 |
Circuit 15, status |
9F |
| 1 |
Circuit 15, status |
8K |
| 2 |
Interior temperature, signal |
9F |
| 2 |
Interior temperature, signal |
8K |
| 2 |
Interior temperature, signal |
5J |
| 3 |
Steering wheel heater switch, status |
11E |
| 3 |
Steering wheel heater switch, status |
8K |
| 4 |
Steering wheel heater, actuation |
7J |
| 5 |
Heating element temperature sensor, signal |
6K |
| 6 |
Steering wheel heater, status |
11H |
| 7 |
Indicator lamp, actuation |
2D |
| CAN B |
Interior CAN |
4D |
| Flex E |
Chassis FlexRay |
7F |
| LIN E1 |
Steering LIN |
10K |
| N135 |
Steering wheel electronics |
7L |
| N22/1 |
Climate control unit |
4A |
| N73 |
Electronic ignition switch control unit |
4E |
| N80 |
Steering column module control unit |
11F |
| R22/4 |
Steering wheel heater |
4J |
| R22/4 |
Steering wheel heater |
7G |
| R22/4b1 |
Heating element temperature sensor |
4K |
| R22/4r1 |
Steering wheel heater heating element |
7G |
| S59/1 |
Steering column adjustment and steering wheel heater switch |
9B |
| S59/1e1 |
Steering wheel heater indicator lamp |
9B |
| S59/1s2 |
Steering wheel heater switch |
11C |
