Wiring diagram for gasoline direct injection system control unit - PE07.08-P-2101-97FBK

Code: Designation: Position:
A0 Use of wiring diagrams 121L
A16/1 Knock sensor 1 53L
A16/2 Knock sensor 2 52L
B11/4 Coolant temperature sensor 87L
B17/7 Charge air temperature sensor upstream of throttle valve 89L
B17/9 Charge air temperature sensor downstream of throttle valve 90L
B28/11 Pressure sensor downstream of air filter 92L
B28/6 Pressure sensor upstream of throttle valve 86L
B28/7 Pressure sensor downstream of throttle valve 112L
B4/25 Fuel tank pressure and temperature sensor 109L
B4/4 Purging pressure sensor 95L
B5/5 Exhaust gas recirculation pressure sensor 1 100L
B5/6 Exhaust gas recirculation pressure sensor 2 98L
B6/15 Intake camshaft Hall sensor 65L
B6/16 Exhaust camshaft Hall sensor 62L
B70 Crankshaft Hall sensor 114L
Code 460 Canada version 25G
Code 460 Canada version 93H
Code 494 USA version 25G
Code 494 USA version 58G
Code 494 USA version 32D
Code 494 USA version 93H
Code 494 USA version 104D
Code 920 Gasoline direct injection with stratified charge 82H
Code 920 Gasoline direct injection with stratified charge 97H
Code A14 Camtronic 77H
Code ME05 HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUG-IN) 1F
Code ME05 HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUG-IN) 25F
Code ME06 Hybrid drive 50 KW VARIANT (INCLUDING PLUG-IN) 25F
Code ME06 Hybrid drive 50 KW VARIANT (INCLUDING PLUG-IN) 1F
G2 Alternator 102L
G3/1 Oxygen sensor downstream of catalytic converter 73L
G3/1b1 Sensor element of oxygen sensor downstream of catalytic converter 73L
G3/1r1 Heater of oxygen sensor heater downstream of catalytic converter 73K
G3/1x1 Electrical connector for oxygen sensor downstream of catalytic converter 73J
G3/2 Oxygen sensor upstream of catalytic converter 76L
G3/2b1 Sensor element of oxygen sensor upstream of catalytic converter 76K
G3/2r1 Heater of oxygen sensor upstream of catalytic converter 75K
G3/2x1 Electrical connector for oxygen sensor upstream of catalytic converter 74J
K40/8 Engine fuse and relay module 16L
K40/8f101 Fuse 101 16L
K40/8f102 Fuse 102 14L
K40/8f104 Fuse 104 15L
K40/8f107 Fuse 107 20L
LIN C1 Drive train LIN 103B
M16/6 Throttle valve actuator 55L
M16/6m1 Throttle valve actuator motor 55K
M16/6r1 Actual value potentiometer 1 56K
M16/6r2 Actual value potentiometer 2 56K
M75/11 Electric coolant pump 24L
N127 Drivetrain control unit 10L
N129/1 Power electronics control unit 3L
N129/1 Power electronics control unit 3L
N3/10 ME-SFI [ME] control unit 4A
N3/10 ME-SFI [ME] control unit 12A
N3/10 ME-SFI [ME] control unit 20A
N3/10 ME-SFI [ME] control unit 28A
N3/10 ME-SFI [ME] control unit 36A
N3/10 ME-SFI [ME] control unit 52A
N3/10 ME-SFI [ME] control unit 44A
N3/10 ME-SFI [ME] control unit 60A
N3/10 ME-SFI [ME] control unit 68A
N3/10 ME-SFI [ME] control unit 76A
N3/10 ME-SFI [ME] control unit 84A
N3/10 ME-SFI [ME] control unit 92A
N3/10 ME-SFI [ME] control unit 108A
N3/10 ME-SFI [ME] control unit 100A
N3/10 ME-SFI [ME] control unit 116A
R39/2 Full-load operation vent line heater element 61L
R4 Spark plugs 40L
R4 Spark plugs 37L
R4 Spark plugs 43L
R4 Spark plugs 45L
R48 Coolant thermostat heating element 69L
S43 Oil level check switch 47L
S88/5 PZEV vent line contact switch 106L
T1/1 Cylinder 1 ignition coil 37K
T1/2 Cylinder 2 ignition coil 39K
T1/3 Cylinder 3 ignition coil 42K
T1/4 Cylinder 4 ignition coil 45K
U12 Valid for left-hand drive vehicles 23F
U13 Valid for right-hand drive vehicles 23F
U133 Valid for M274 (175 kW) 30D
U134 Not valid for M274 (175 kW) 21F
U24 Valid for manual transmission 34D
W11 Combustion engine ground point 94L
W16/5 Left major assembly compartment electronics ground point 35G
W46/1 Electric water pump ground point 22G
W51 Engine ground point 41C
X244/13 Left vehicle-end busbar stud 3 24G
X244/14 Right vehicle-end busbar stud 3 24G
X244/15 Left engine-end busbar stud 3 24J
X244/16 Right engine-end busbar stud 3 24H
X25/7 Engine compartment/frame floor assembly electrical connector 11H
X26 Interior and engine wiring harness electrical connector 2E
X26 Interior and engine wiring harness electrical connector 11E
X26 Interior and engine wiring harness electrical connector 33E
Y101 Divert air switchover valve 70L
Y130 Engine oil pump valve 67L
Y133 Coolant pump switchover valve 31L
Y16/2 Heating system shutoff valve 59L
Y27/1 Exhaust gas recirculation valve 84L
Y27/1b1 Exhaust gas recirculation valve Hall sensor 84L
Y27/1y1 Exhaust gas recirculation valve rotating magnet 83L
Y49/1 Intake camshaft solenoid 7L
Y49/2 Exhaust camshaft solenoid 6L
Y49/8 Intake camshaft valve lift switching actuator 80L
Y58/2 Partial load operation crankcase ventilation valve 66L
Y76/1 Cylinder 1 fuel injector 48L
Y76/2 Cylinder 2 fuel injector 49L
Y76/3 Cylinder 3 fuel injector 50L
Y76/4 Cylinder 4 fuel injector 51L
Y77/1 Boost pressure control pressure transducer 71L
Y94 Quantity control valve 108L
Z142z1 Powertrain control unit LIN connector sleeve 10G
Z1z1 Connector sleeve 2 in wiring harness 7E
Z2z1 Circuit 87M connector sleeve 28E
Z2z1 Circuit 87M connector sleeve 72G
Z2z2 Circuit 87M connector sleeve 64G
Z3z1 Circuit 87M connector sleeve 7H
Z4z1 Circuit 87M connector sleeve 40G
Z4z1 Circuit 87M connector sleeve 9E
Z5z4 Connector sleeve in wiring harness 97G
Z5z4 Connector sleeve in wiring harness 85E
Z6/1z1 Ground line connector sleeve 39F
Z6/26z1 Sensor voltage supply connector sleeve 111G
Z6/2z1 Ground line connector sleeve 40E
Z6/3z1 Ground line connector sleeve 110E
Z6/4z1 Ground line connector sleeve 98E
Z6/4z2 Ground line connector sleeve 88G
Z7/48z1 Circuit 87/2 connector sleeve 17H
Z7z1 Ground line connector sleeve 63G

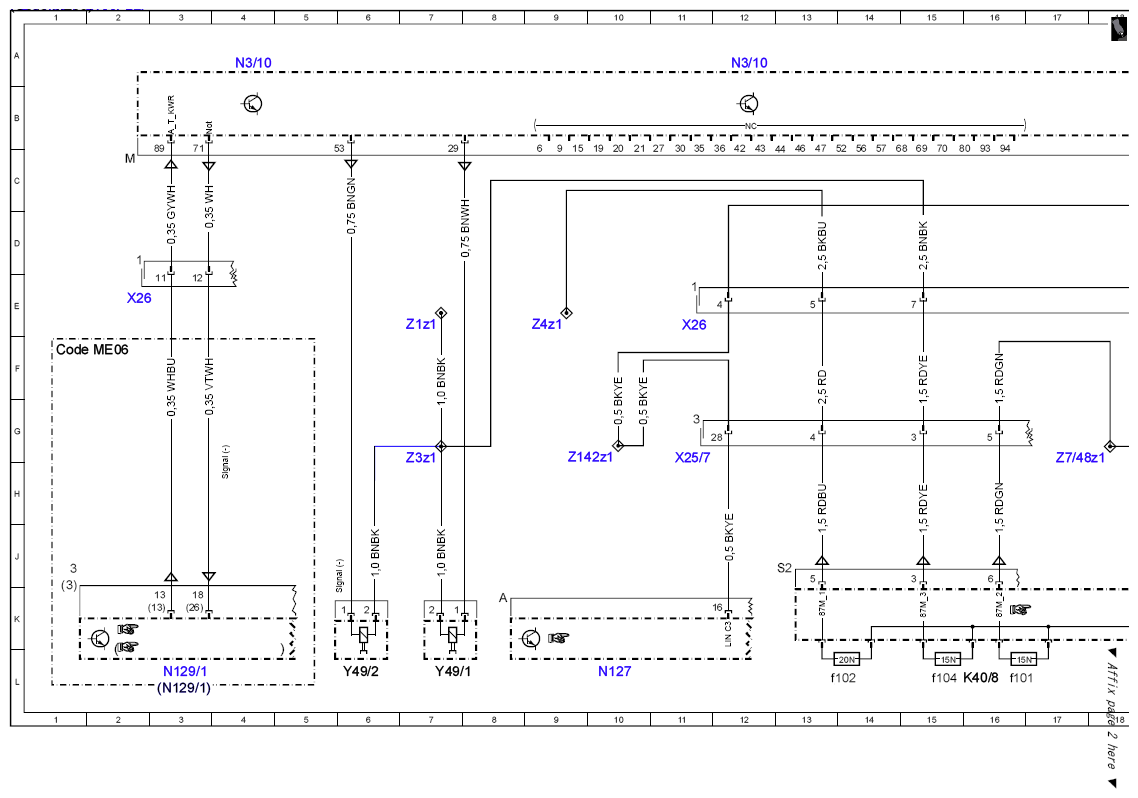

Fig 1: Gasoline Direct Injection System Control Unit Wiring Diagram (1 Of 8)
G10132579Courtesy of MERCEDES-BENZ USA

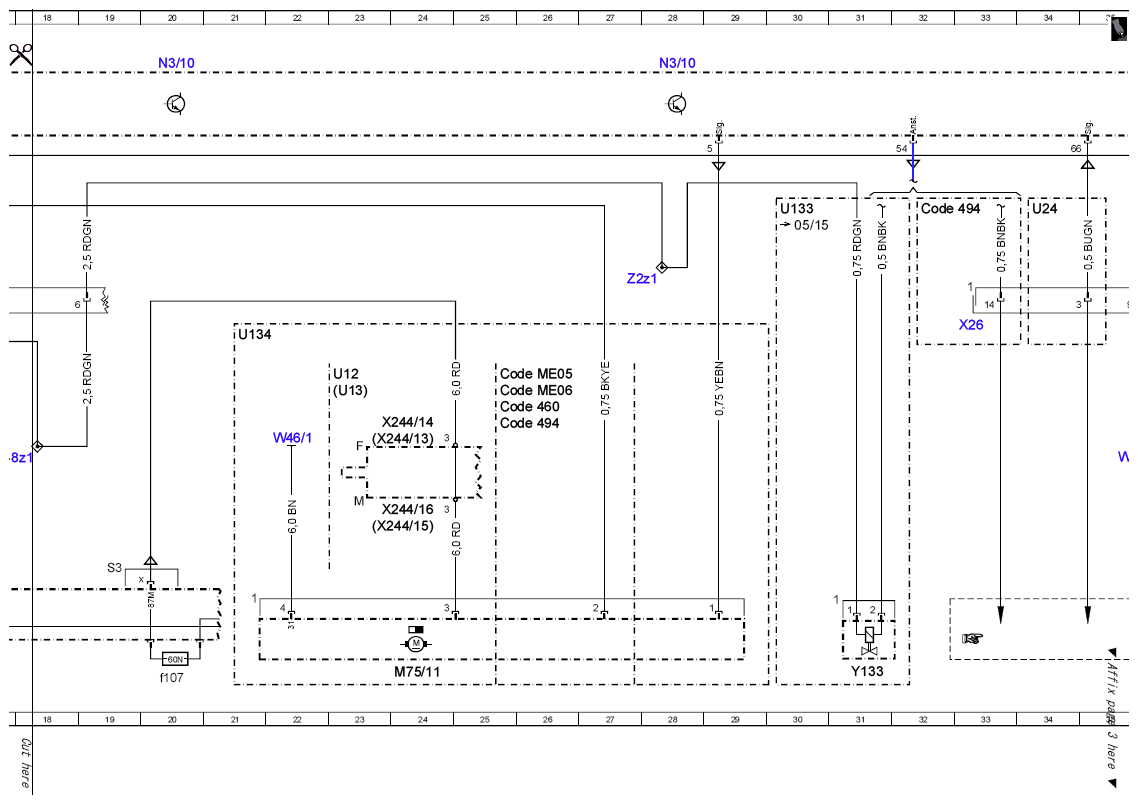

Fig 2: Gasoline Direct Injection System Control Unit Wiring Diagram (2 Of 8)
G10132580Courtesy of MERCEDES-BENZ USA

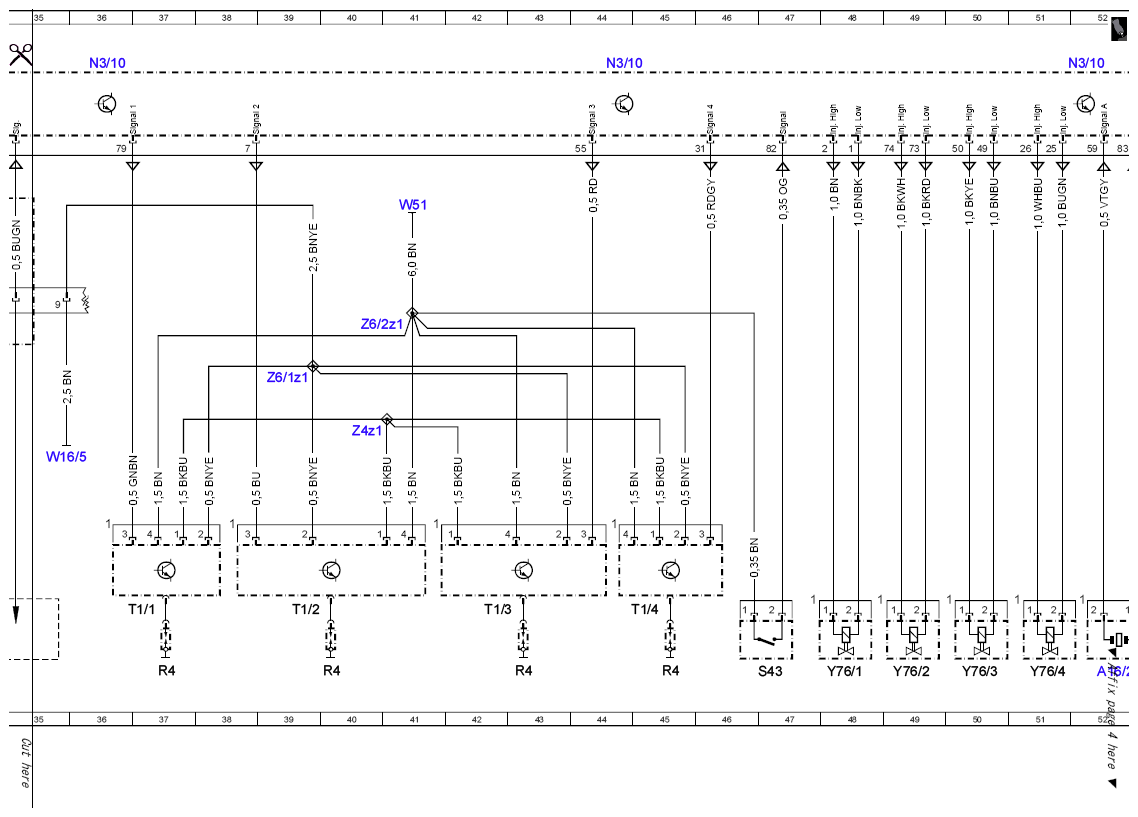

Fig 3: Gasoline Direct Injection System Control Unit Wiring Diagram (3 Of 8)
G10132581Courtesy of MERCEDES-BENZ USA

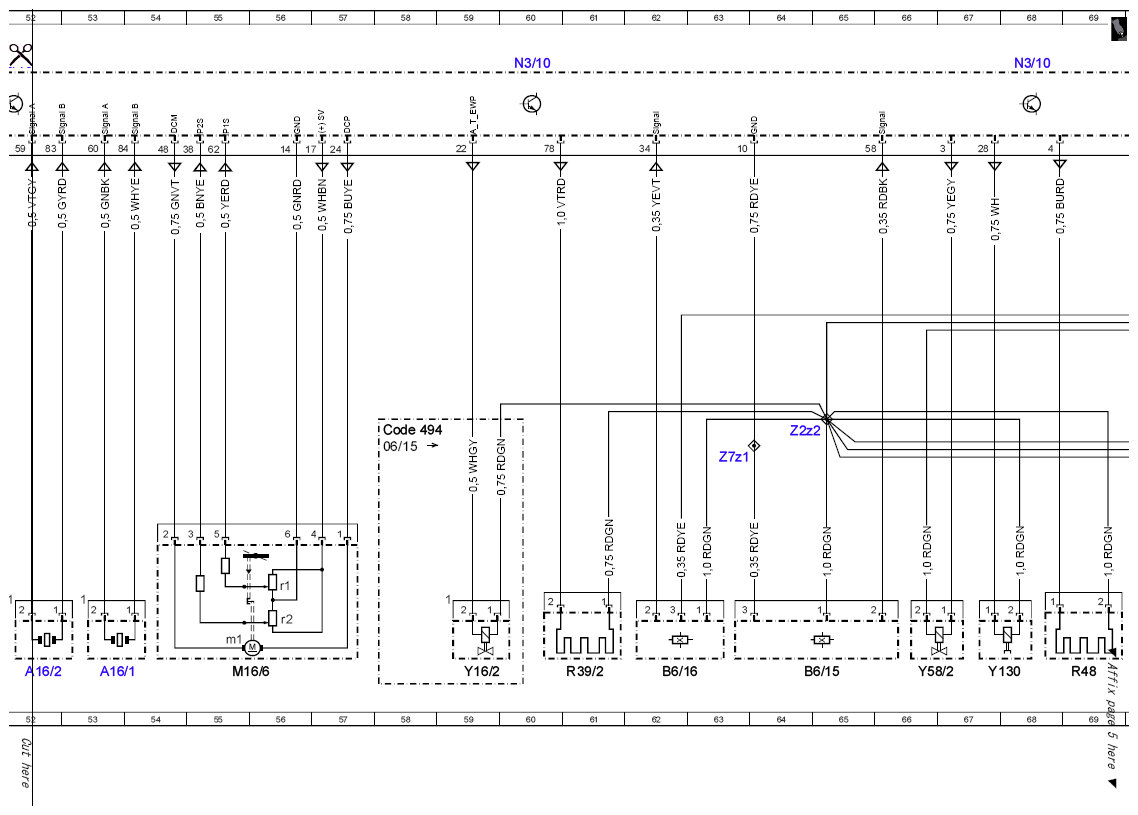

Fig 4: Gasoline Direct Injection System Control Unit Wiring Diagram (4 Of 8)
G10132582Courtesy of MERCEDES-BENZ USA

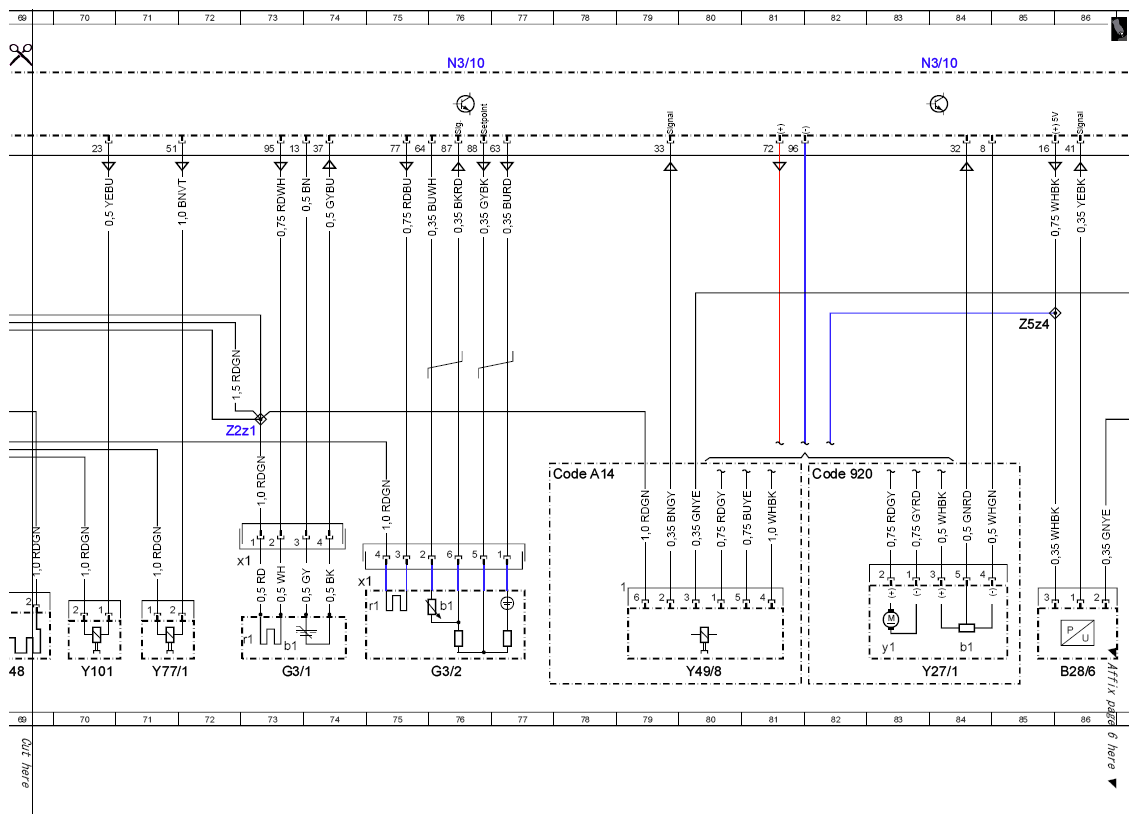

Fig 5: Gasoline Direct Injection System Control Unit Wiring Diagram (5 Of 8)
G10132583Courtesy of MERCEDES-BENZ USA

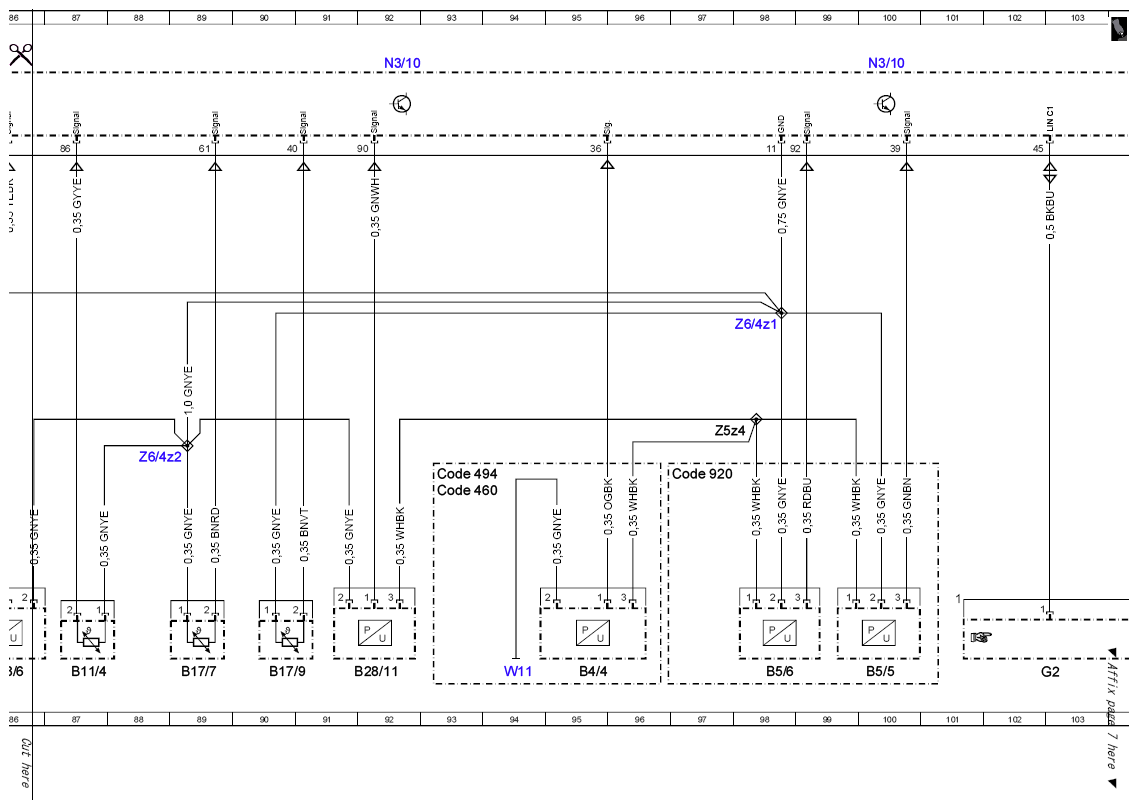

Fig 6: Gasoline Direct Injection System Control Unit Wiring Diagram (6 Of 8)
G10132584Courtesy of MERCEDES-BENZ USA

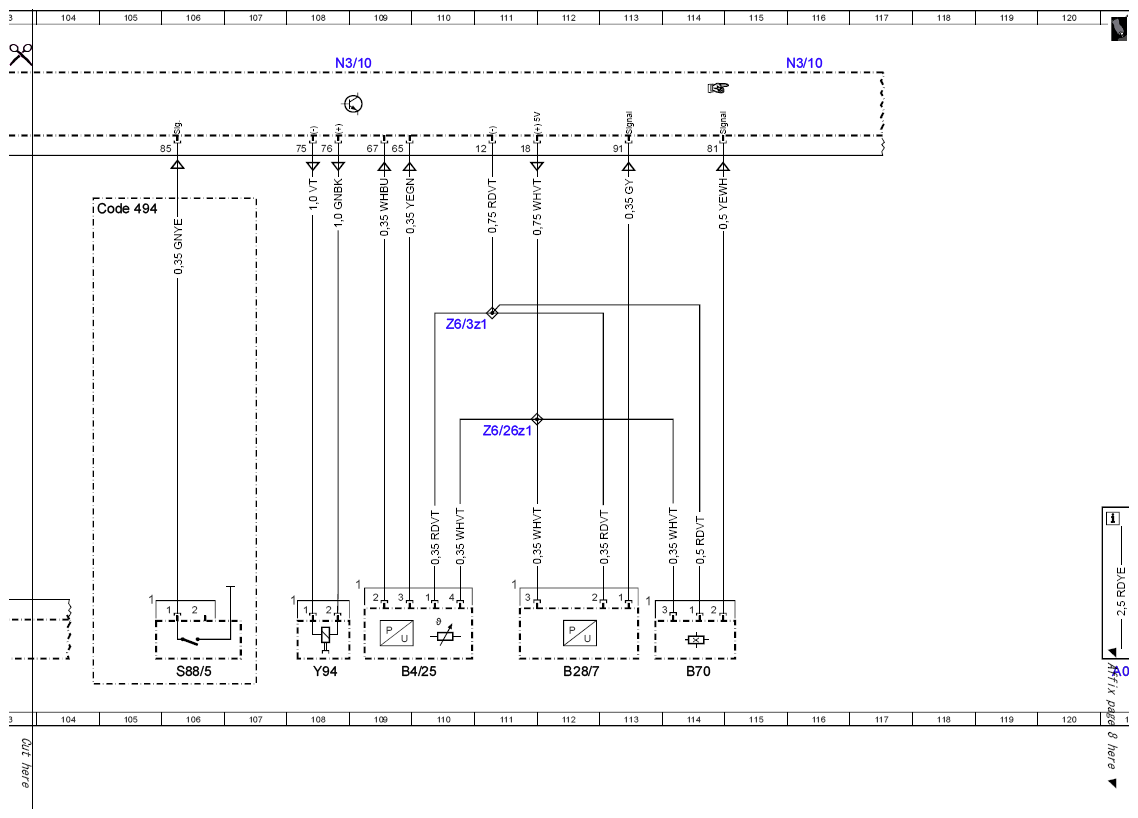

Fig 7: Gasoline Direct Injection System Control Unit Wiring Diagram (7 Of 8)
G10132585Courtesy of MERCEDES-BENZ USA

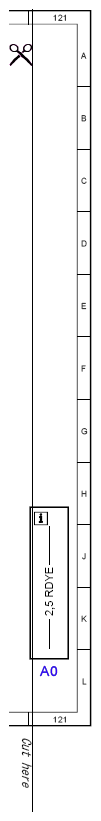

Fig 8: Gasoline Direct Injection System Control Unit Wiring Diagram (8 Of 8)
G10132586Courtesy of MERCEDES-BENZ USA
