Wiring diagram for gasoline direct injection system control unit - PE07.08-P-2101-97FBJ

Code: Designation: Position:
A0 Use of wiring diagrams 113L
A101 Fuel tank diagnostic module 54L
A101m1 Fuel tank diagnostic module pump 54L
A101r1 Fuel tank diagnostic module heating element 56L
A101y1 Fuel tank diagnostic module solenoid valve 55L
B11/15 Radiator sensor for engine diagnosis 48L
B16 Temperature sensor upstream of NOx storage catalytic converter 108L
B37 Accelerator pedal sensor 33L
B37 Accelerator pedal sensor 27L
B4/3 Fuel tank pressure sensor 66L
B4/48 Fuel tank pressure sensor 1 71L
B4/49 Fuel tank pressure sensor 2 74L
B53/1 Clutch pedal sensor 83L
B79/3 Manual transmission main shifter shaft position sensor 78L
B79/3x1 Manual transmission main shifter shaft position sensor electrical connector 76H
CAN C1 Drive train CAN 95K
CAN C1 Drive train CAN 98K
CAN C1 Drive train CAN 20K
CAN I Drive train sensor CAN 106K
Code 460 Canada version 52F
Code 460 Canada version 57F
Code 460 Canada version 42F
Code 460 Canada version 40F
Code 494 USA version 61F
Code 494 USA version 46E
Code 494 USA version 52E
Code 494 USA version 67F
Code 494 USA version 57E
Code 494 USA version 42F
Code 494 USA version 40F
Code 917 PZEV emission USA 46F
Code 920 Gasoline direct injection with stratified charge 104D
Code ME05 HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUG-IN) 29G
Code ME05 HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUG-IN) 29G
Code ME05 HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUG-IN) 31G
Code ME05 HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUG-IN) 24F
Code ME05 HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUG-IN) 18F
Code ME05 HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUG-IN) 67F
Code ME05 HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUG-IN) 46F
Code ME05 HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUG-IN) 42E
Code ME05 HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUG-IN) 57F
Code ME06 Hybrid drive 50 KW VARIANT (INCLUDING PLUG-IN) 29G
Code ME06 Hybrid drive 50 KW VARIANT (INCLUDING PLUG-IN) 24F
Code ME06 Hybrid drive 50 KW VARIANT (INCLUDING PLUG-IN) 18F
Code ME06 Hybrid drive 50 KW VARIANT (INCLUDING PLUG-IN) 40E
Code ME06 Hybrid drive 50 KW VARIANT (INCLUDING PLUG-IN) 57F
F1/3 Right A-pillar fuse box 3L
F1/3f315 Fuse 315 2L
K40/8 Engine fuse and relay module 7L
K40/8 Engine fuse and relay module 49L
K40/8f103 Fuse 103 9L
K40/8f112 Fuse 112 17L
K40/8f126 Fuse 126 11L
N10/6 Front SAM control unit 87L
N118 Fuel pump control unit 102L
N127 Drivetrain control unit 98L
N2/10 Supplemental restraint system control unit 91L
N3/10 ME-SFI [ME] control unit 4A
N3/10 ME-SFI [ME] control unit 12A
N3/10 ME-SFI [ME] control unit 37A
N3/10 ME-SFI [ME] control unit 85A
N3/10 ME-SFI [ME] control unit 93A
N3/10 ME-SFI [ME] control unit 101A
N3/10 ME-SFI [ME] control unit 106A
N3/10 ME-SFI [ME] control unit 51L
N3/10 ME-SFI [ME] control unit 81L
N3/10 ME-SFI [ME] control unit 21A
N3/10 ME-SFI [ME] control unit 28A
N3/10 ME-SFI [ME] control unit 45A
N3/10 ME-SFI [ME] control unit 53A
N3/10 ME-SFI [ME] control unit 61A
N3/10 ME-SFI [ME] control unit 69A
N3/10 ME-SFI [ME] control unit 77A
U1253 Valid for model 253 14D
U24 Valid for manual transmission 76E
U974 Not valid for hybrid drive 31D
U978 Valid for hybrid drive 16D
W15/5 Left front footwell ground point 25G
W15/7 Right front footwell ground point 46L
W16/5 Left major assembly compartment electronics ground point 3E
W16/5 Left major assembly compartment electronics ground point 25G
W18 Left front seat crossmember ground point 105G
X101/4 Right rear frame floor assembly/underfloor electrical connector 107H
X25/4 Fuel tank electrical connector 64H
X25/4 Fuel tank electrical connector 70H
X25/7 Engine compartment/frame floor assembly electrical connector 5G
X25/7 Engine compartment/frame floor assembly electrical connector 8G
X25/7 Engine compartment/frame floor assembly electrical connector 10G
X25/7 Engine compartment/frame floor assembly electrical connector 15G
X26 Interior and engine wiring harness electrical connector 53G
X26 Interior and engine wiring harness electrical connector 80G
X30/21 Drive train CAN (CAN C1) potential distributor electrical connector 95L
X30/21 Drive train CAN (CAN C1) potential distributor electrical connector 20L
X30/38 Drive train sensor CAN (CAN I) potential distributor electrical connector 106L
Y58/1 Purge control valve 38L
Y58/4 Activated charcoal filter shutoff valve 63L
Y58/5 Fuel tank shutoff valve 69L
Y75/1 Fuel vapor shutoff valve 59L
Z4/3z1 Tml. 30 connector sleeve 1G
Z50/5z1 Tml. 15 connector sleeve 10E
Z6/26 Sensor voltage supply connector sleeve 60L
Z6/30 Circuit 31 connector sleeve 47G
Z7/41z1 Sensor voltage connector sleeve 36L
Z7/48z1 Circuit 87/2 connector sleeve 39L
Z7/73z1 Circuit 87/4 connector sleeve 8E
Z80z1 Cross section reduction connector sleeve 44G

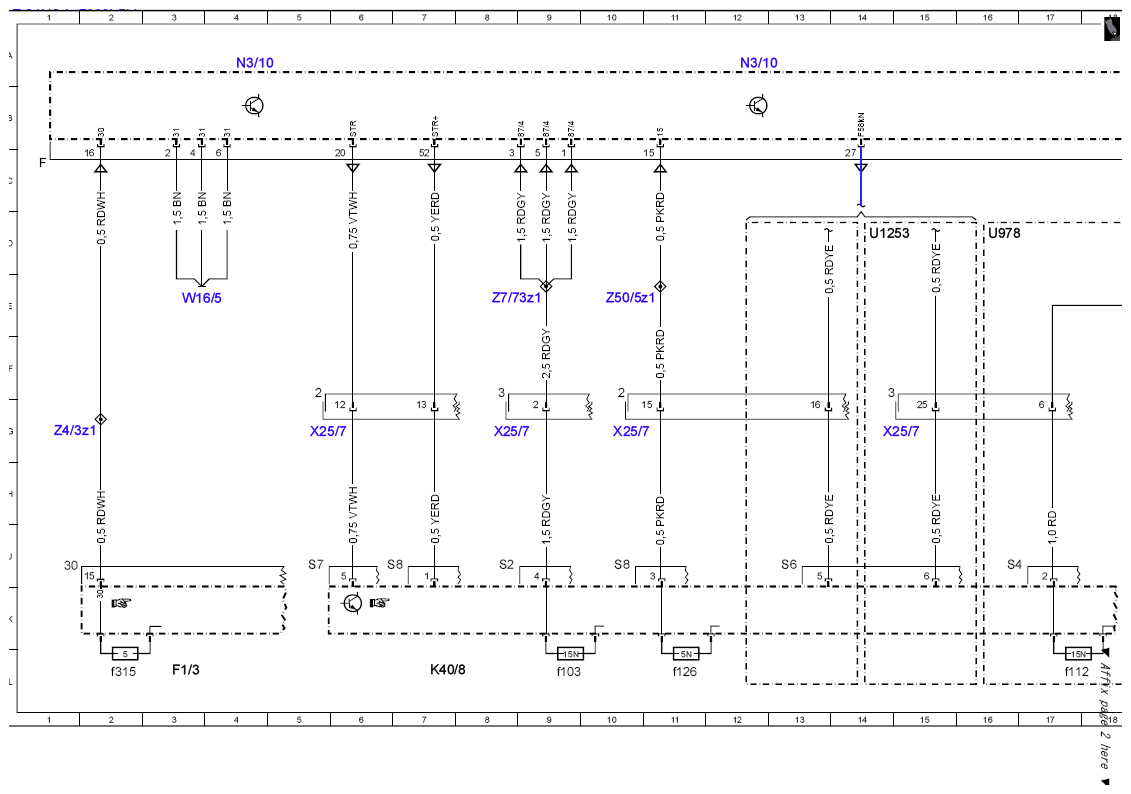

Fig 1: Gasoline Direct Injection System Control Unit Wiring Diagram (1 Of 7)
G10132572Courtesy of MERCEDES-BENZ USA

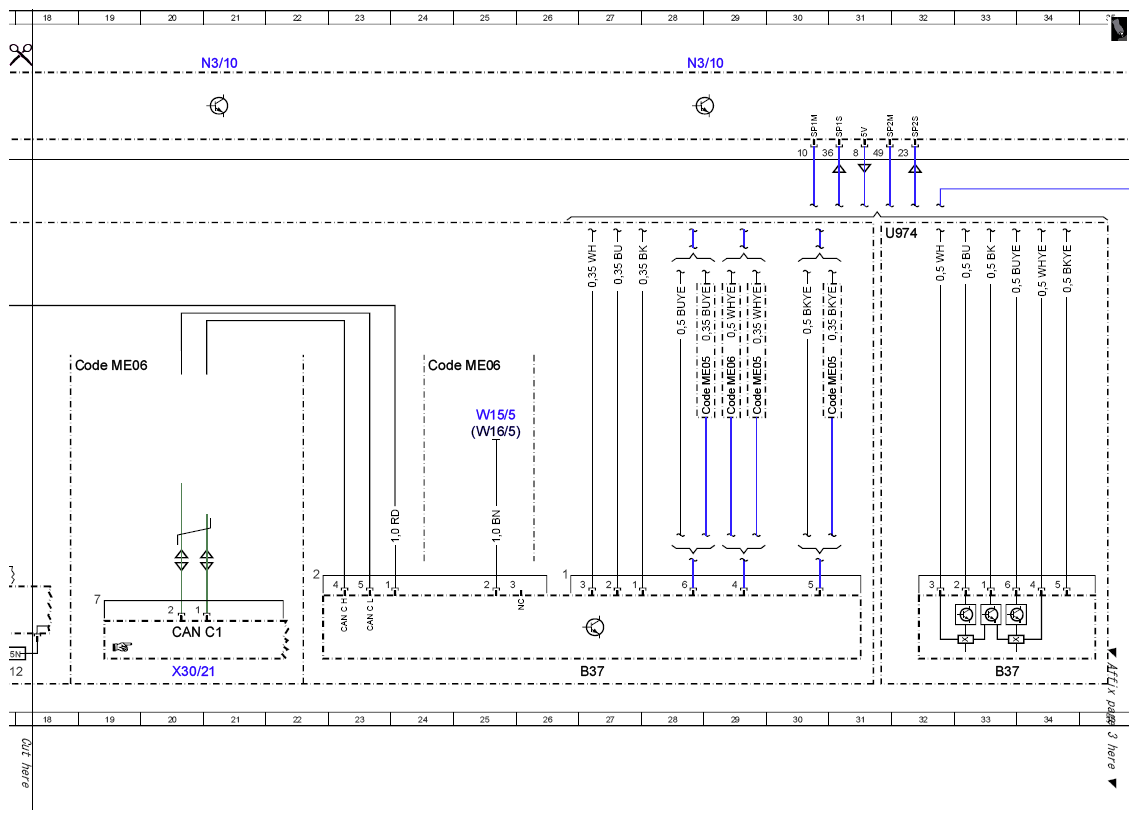

Fig 2: Gasoline Direct Injection System Control Unit Wiring Diagram (2 Of 7)
G10132573Courtesy of MERCEDES-BENZ USA

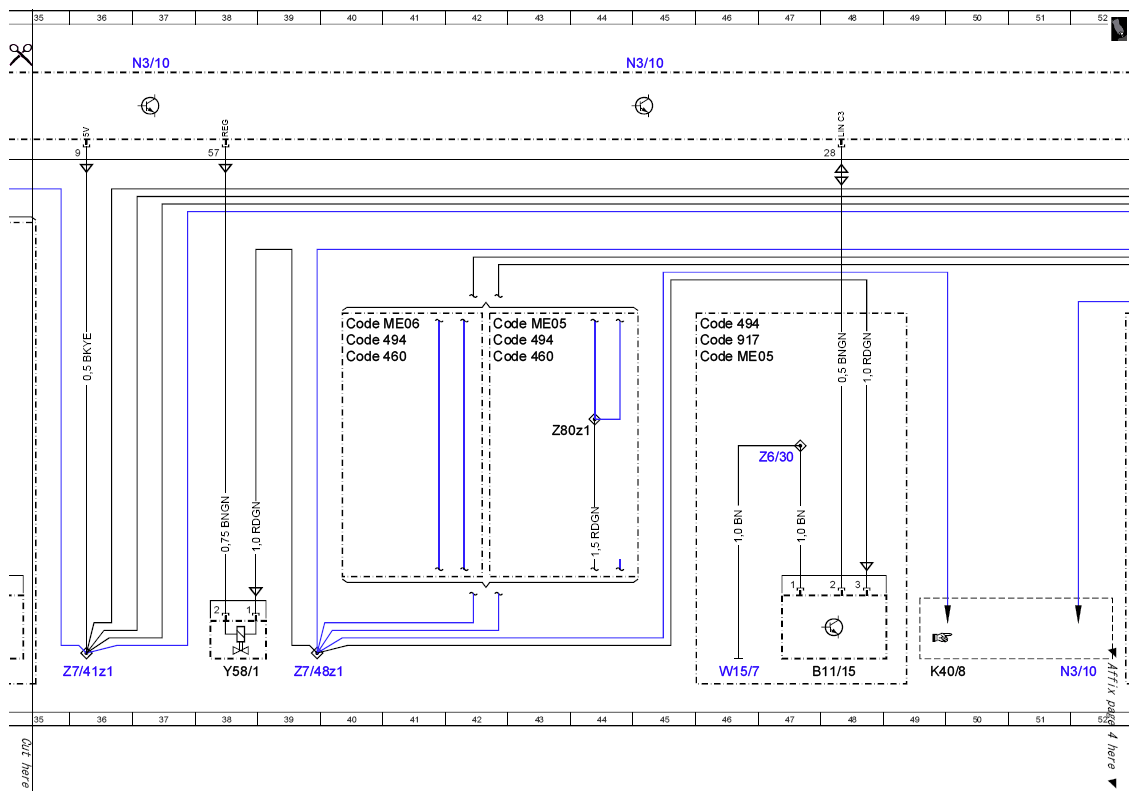

Fig 3: Gasoline Direct Injection System Control Unit Wiring Diagram (3 Of 7)
G10132574Courtesy of MERCEDES-BENZ USA

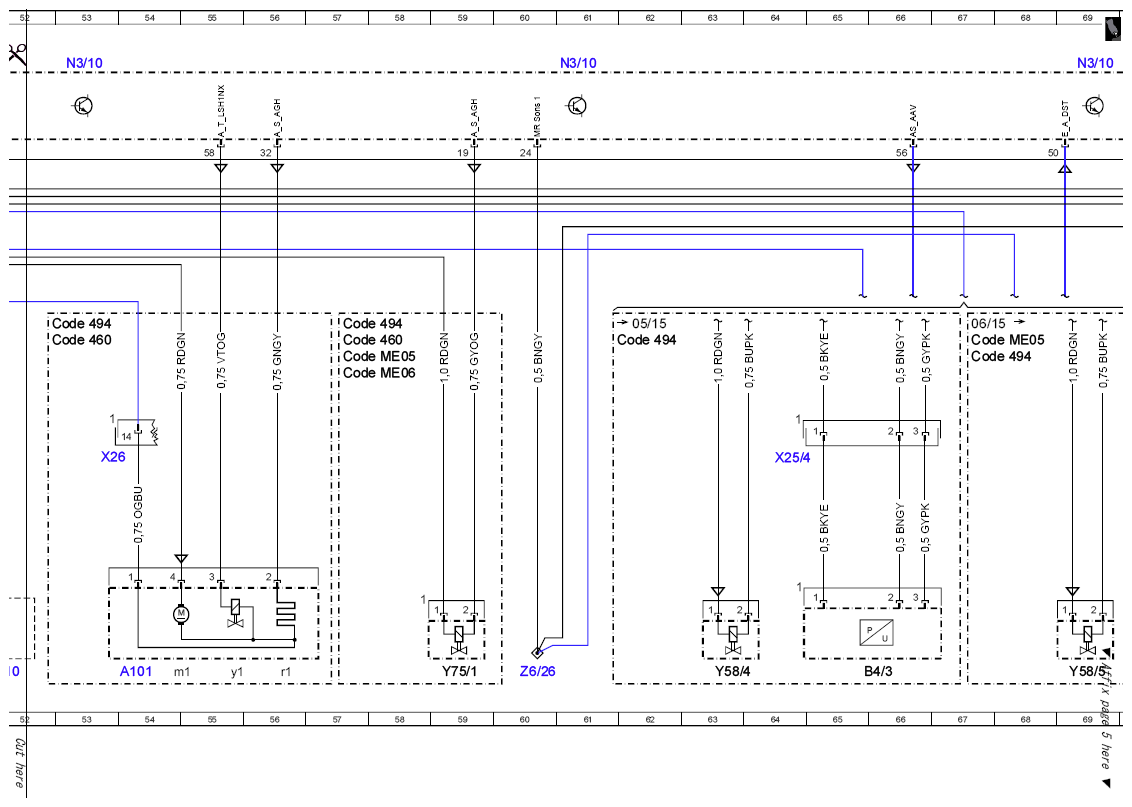

Fig 4: Gasoline Direct Injection System Control Unit Wiring Diagram (4 Of 7)
G10132575Courtesy of MERCEDES-BENZ USA

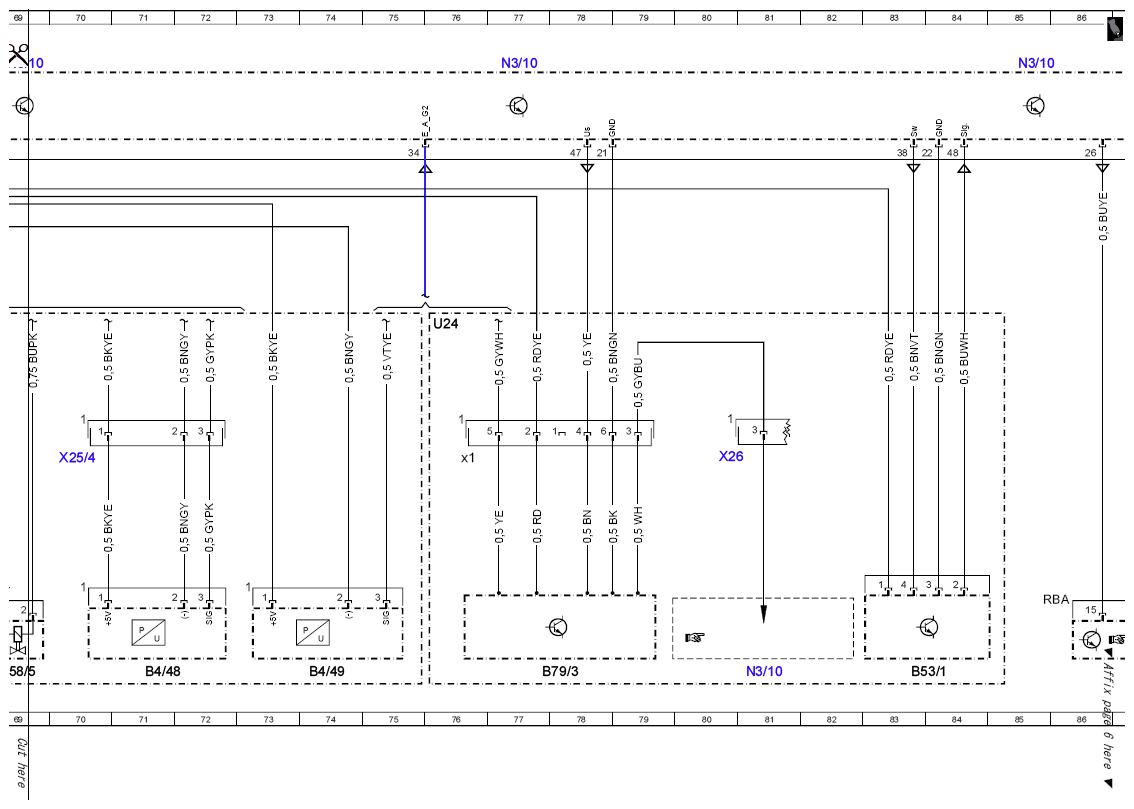

Fig 5: Gasoline Direct Injection System Control Unit Wiring Diagram (5 Of 7)
G10132576Courtesy of MERCEDES-BENZ USA

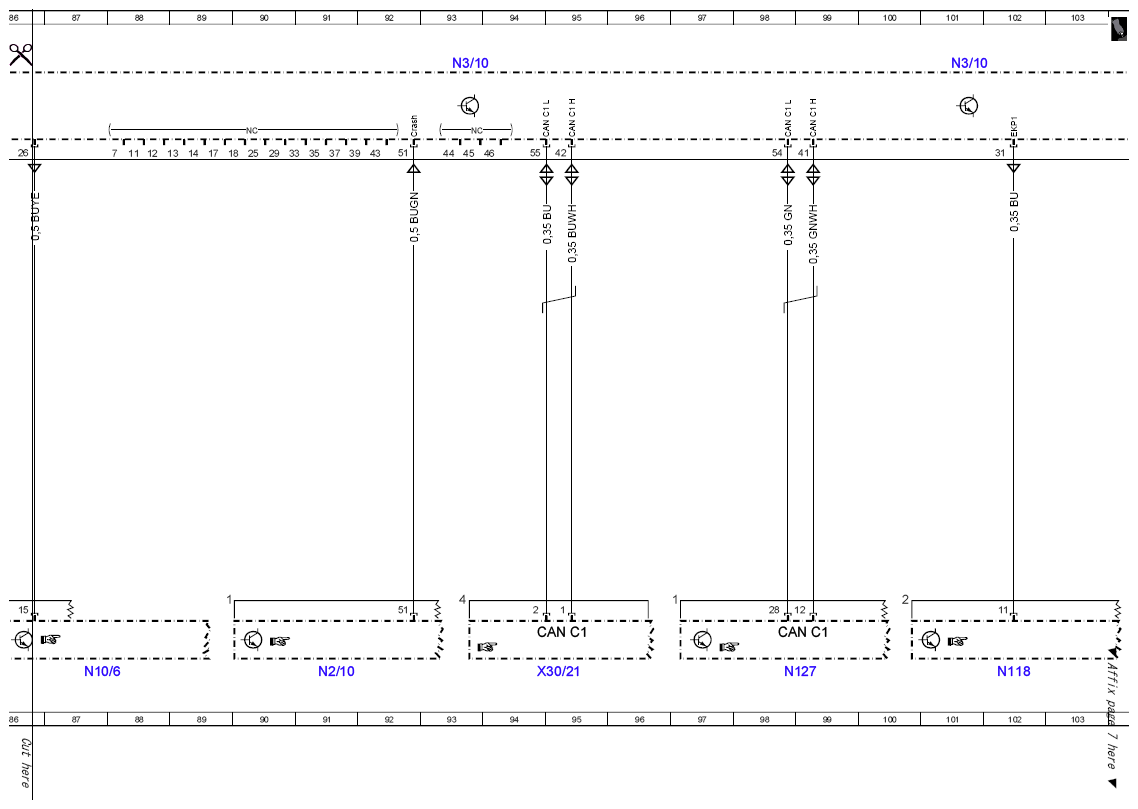

Fig 6: Gasoline Direct Injection System Control Unit Wiring Diagram (6 Of 7)
G10132577Courtesy of MERCEDES-BENZ USA

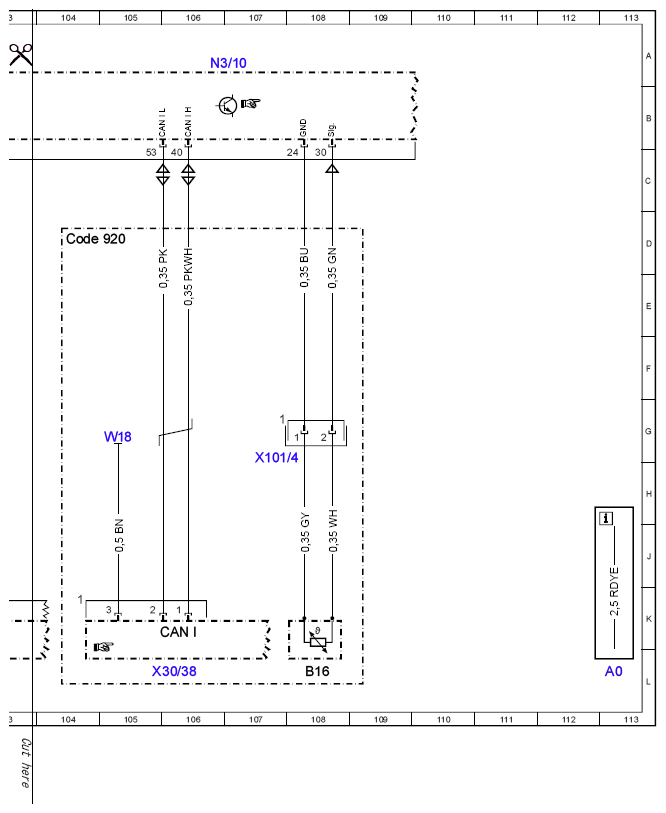

Fig 7: Gasoline Direct Injection System Control Unit Wiring Diagram (7 Of 7)
G10132578Courtesy of MERCEDES-BENZ USA
