Electrical function schematic for engine timing start stop - PE07.10-P-2722-97FBA

Code: Designation: Position:
1 Air conditioning, status 29E
1 Air conditioning, status 10E
1 Air conditioning, status 40D
10 Engine start, request 29F
10 Engine start, request 41F
10 Engine start, request 26G
10 Engine start, request 30E
10 Engine start, request 11E
10 Engine start, request 40D
11 Engine stop enable, status 27H
11 Engine stop enable, status 11E
12 Crash, signal 10E
12 Crash, signal 30E
12 Crash, signal 39D
12 Crash, signal 9D
13 Engine torque, increase request 26K
13 Engine torque, increase request 26H
13 Engine torque, increase request 12E
14 Engine torque, reduce request 25K
14 Engine torque, reduce request 26H
14 Engine torque, reduce request 12E
15 ECO start/stop function button, status 41F
15 ECO start/stop function button, status 31E
15 ECO start/stop function button, status 13E
16 Engine stop prohibited, request 41F
16 Engine stop prohibited, request 29G
16 Engine stop prohibited, request 26H
16 Engine stop prohibited, request 31E
16 Engine stop prohibited, request 13E
16 Engine stop prohibited, request 31E
17 Steering wheel angle sensor, signal 25G
17 Steering wheel angle sensor, signal 13E
18 Door rotary tumbler switch, status 42F
18 Door rotary tumbler switch, status 31E
18 Door rotary tumbler switch, status 14E
19 Fuel pump, actuation 13K
2 Instrument cluster, message 38F
2 Instrument cluster, message 39H
20 Engine speed, signal 5G
21 Coolant temperature sensor, signal 6H
22 Accelerator pedal sensor, signal 5F
23 Brake light switch, signal 29K
24 Vacuum sensor, signal 26J
25 Seat belt buckle restraint system switch, status 32E
25 Seat belt buckle restraint system switch, status 30D
25 Seat belt buckle restraint system switch, status 10E
27 Engine hood contact switch, status 14D
27 Engine hood contact switch, status 32D
27 Engine hood contact switch, status 38D
28 Gear range, request 7C
29 Gear range, status 7D
3 Fuel pump, specified pressure request 15J
30 Circuit 87, status 9H
31 Engine running, signal 25F
31 Engine running, signal 7C
31 Engine running, signal 15J
32 ECO start/stop function button, status 41G
32 ECO start/stop function button, status 47H
32 ECO start/stop function button, status 50F
32 ECO start/stop function button, status 48F
32 ECO start/stop function button, status 15D
32 ECO start/stop function button, status 33E
33 Manual transmission main shifter shaft position sensor, signal 5E
34 Clutch pedal sensor, signal 6D
4 Fuel pressure, status 10G
5 Starter circuit 50 relay, actuation 7J
6 Starter, actuation 6K
7 Brake light switch, status 27G
8 Wheel speed, signal 26G
9 Vehicle speed, signal 39G
9 Vehicle speed, signal 29E
9 Vehicle speed, signal 11E
A1 Instrument cluster 39J
A26/17 Head unit 45H
A40/9 Audio/COMAND control panel 49F
A8/1 Transmitter key 40F
B11/4 Coolant temperature sensor 3L
B37 Accelerator pedal sensor 1E
B53/1 Clutch pedal sensor 3B
B64/1 Brake vacuum sensor 24H
B70 Crankshaft Hall sensor 2G
B79/3 Manual transmission main shifter shaft position sensor 3C
CAN A Telematics CAN 48J
CAN B Interior CAN 42F
CAN B Interior CAN 42D
CAN C Engine CAN 20F
CAN C Engine CAN 12F
CAN C1 Drive train CAN 7C
CAN C1 Drive train CAN 12F
CAN C1 Drive train CAN 12E
CAN C1 Drive train CAN 20E
CAN HMI User interface CAN 39H
CAN HMI User interface CAN 39D
CAN HMI User interface CAN 43J
Code 23P Driver assistance package PLUS 21J
Flex E Chassis FlexRay 32F
Flex E Chassis FlexRay 20F
Flex E Chassis FlexRay 34H
Flex E Chassis FlexRay 27H
Flex E Chassis FlexRay 25K
K40/8 Engine fuse and relay module 9J
K40/8kH Starter circuit 50 relay 7K
K40/8kN Circuit 87M relay 12H
LIN A3 LCP LIN 50E
LIN A3 LCP LIN 48E
M1 Starter 5K
M3 Fuel pump (FP) 12K
N10/6 Front SAM control unit 44E
N118 Fuel pump control unit 14K
N127 Drivetrain control unit 27E
N2/10 Supplemental restraint system control unit 39B
N22/1 Climate control unit 44C
N3/10 ME-SFI [ME] control unit 7E
N30/4 Electronic Stability Program control unit 27J
N51/3 AIR BODY CONTROL unit 32J
N51/3 AIR BODY CONTROL unit 36J
N62/1 Radar sensors control unit 23J
N72/4 Left lower control panel 48C
N72/4s9 ECO start/stop function button 48C
N72/5 Right lower control panel 50C
N72/5s3 ECO start/stop function button 50C
N73 Electronic ignition switch control unit 39E
N80 Steering column module control unit 17K
S9/1 Stop lamp switch 30K
U1253 Valid for model 253 34J
U2016   49C
U2017   47C
U24 Valid for manual transmission 1A
U25 Valid for automatic transmission 6A
U390 Valid for model 205 31J
U836 Valid for AIRMATIC 31J
U837 Valid for AIR BODY CONTROL 34J
Y3/8n4 Fully integrated transmission control unit 7A

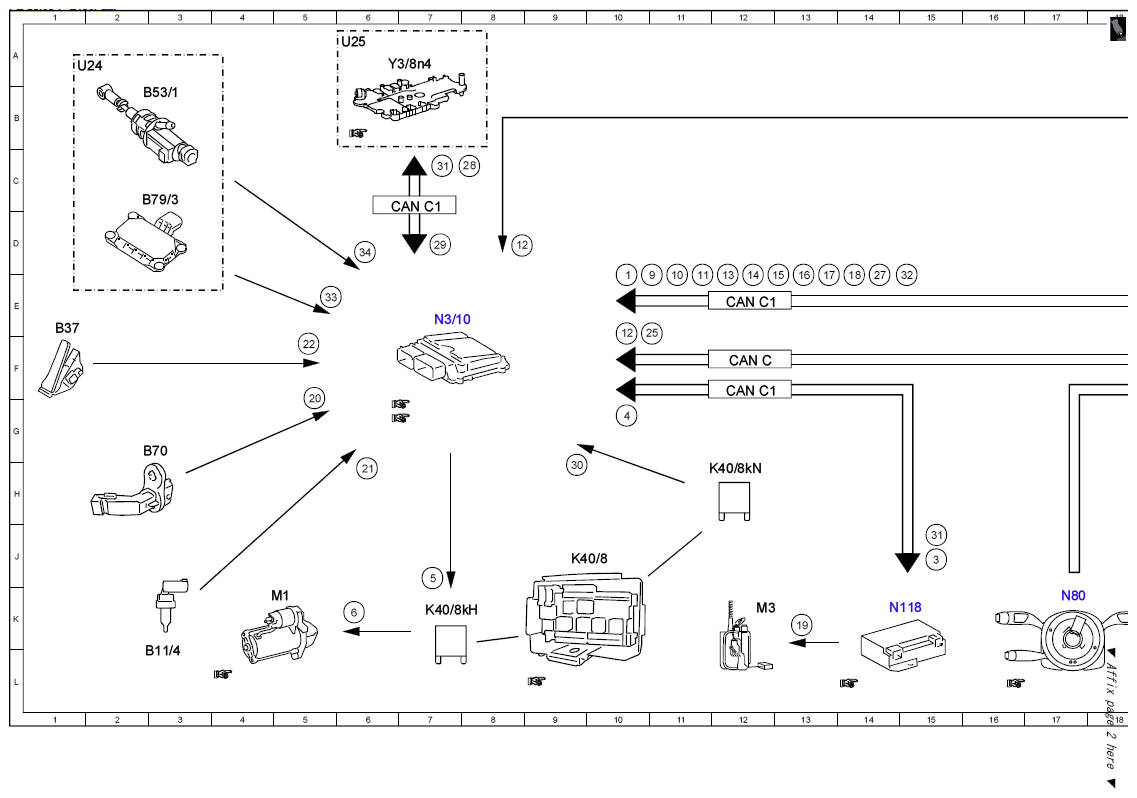

Fig 1: Engine Timing Start Stop Electrical Function Schematic (1 Of 4)
G10132611Courtesy of MERCEDES-BENZ USA

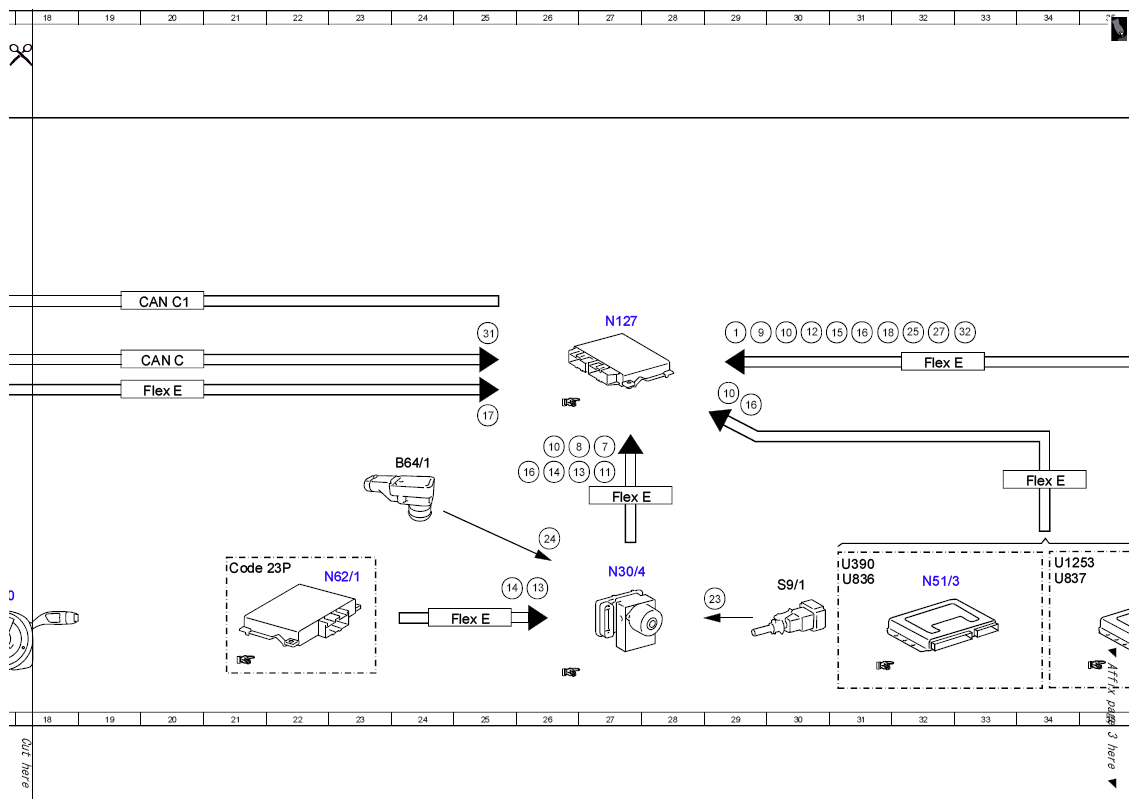

Fig 2: Engine Timing Start Stop Electrical Function Schematic (2 Of 4)
G10132612Courtesy of MERCEDES-BENZ USA

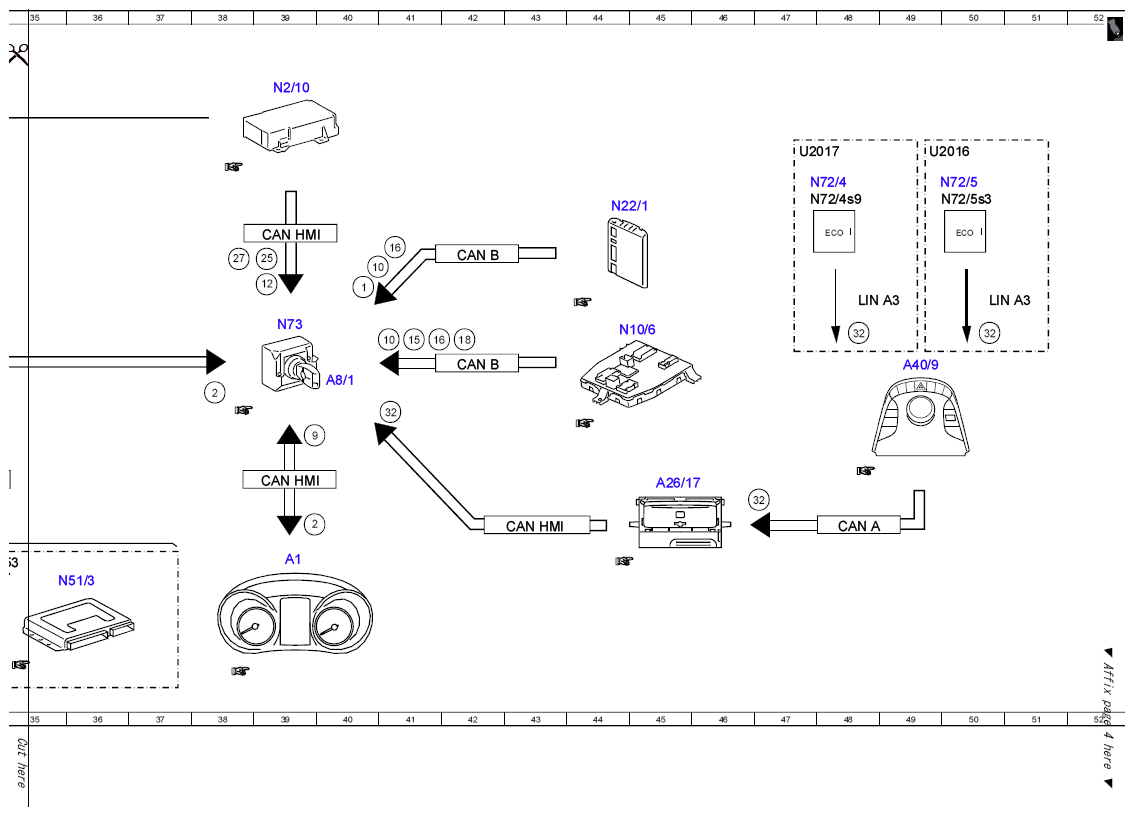

Fig 3: Engine Timing Start Stop Electrical Function Schematic (3 Of 4)
G10132613Courtesy of MERCEDES-BENZ USA

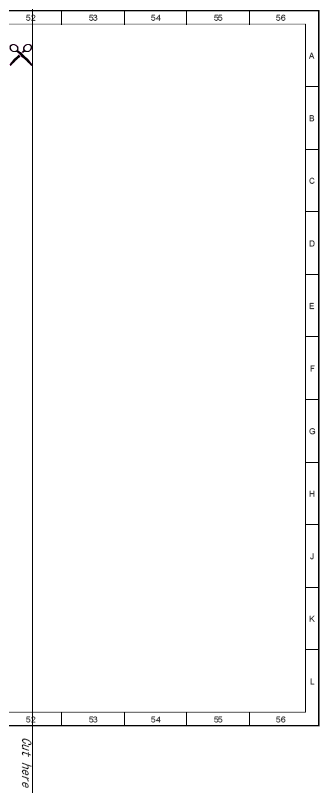

Fig 4: Engine Timing Start Stop Electrical Function Schematic (4 Of 4)
G10132614Courtesy of MERCEDES-BENZ USA
