| 1 |
Operation, signal |
13G |
| 1 |
Operation, signal |
22F |
| 1 |
Operation, signal |
23G |
| 1 |
Operation, signal |
13H |
| 10 |
Wheel speed, signal |
13B |
| 10 |
Wheel speed, signal |
11E |
| 11 |
Reverse gear, status |
11F |
| 12 |
Traffic data, signal |
12F |
| 12 |
Traffic data, signal |
24C |
| 12 |
Traffic data, signal |
28C |
| 12 |
Traffic data, signal |
20C |
| 13 |
Position data, signal |
18C |
| 13 |
Position data, signal |
21C |
| 13 |
Position data, signal |
25C |
| 13 |
Position data, signal |
29C |
| 2 |
Multifunction steering wheel button group, signal |
3B |
| 2 |
Multifunction steering wheel button group, signal |
5B |
| 2 |
Multifunction steering wheel button group, signal |
10B |
| 2 |
Multifunction steering wheel button group, signal |
8D |
| 2 |
Multifunction steering wheel button group, signal |
10F |
| 3 |
Map data, signal |
11J |
| 4 |
GPS, signal |
10H |
| 4 |
GPS, signal |
6J |
| 5 |
Switch-on request, signal |
18E |
| 6 |
Audio/COMAND display, actuation |
18D |
| 7 |
Audio, signal |
7G |
| 8 |
Voice input, signal |
13F |
| 9 |
RTTD signal |
12J |
| 9 |
RTTD signal |
14K |

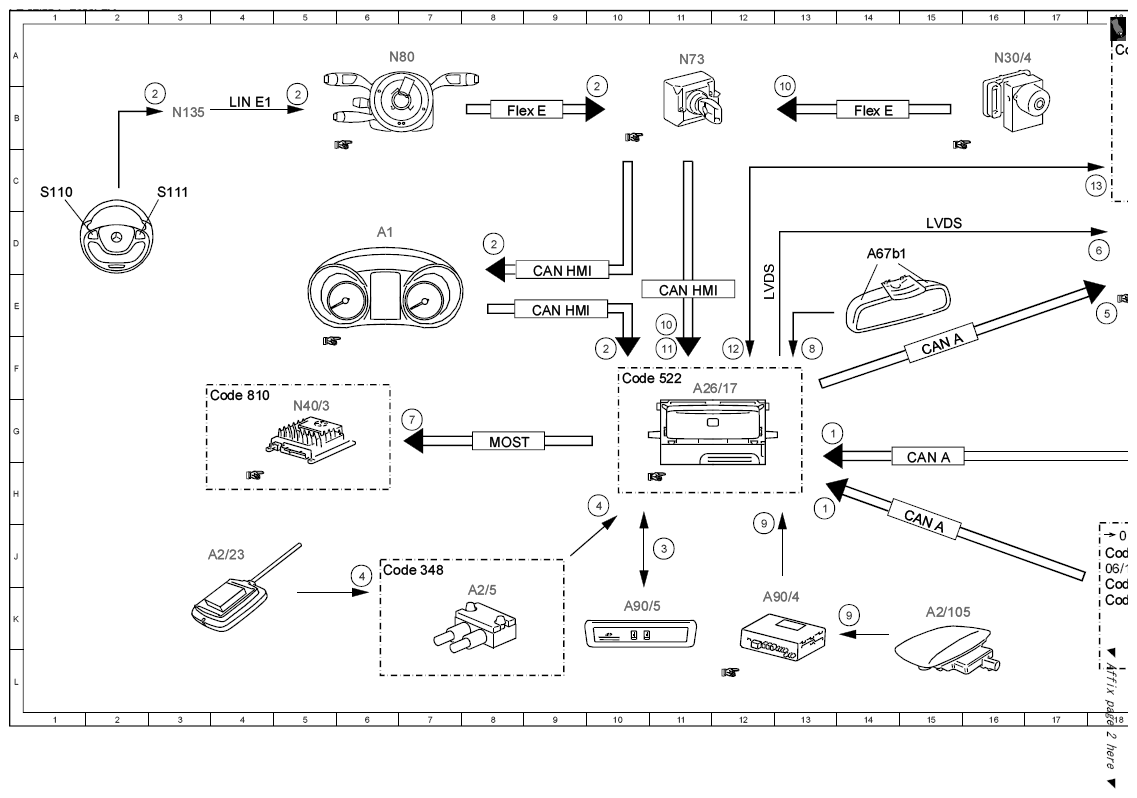

| A1 |
Instrument cluster |
6D |

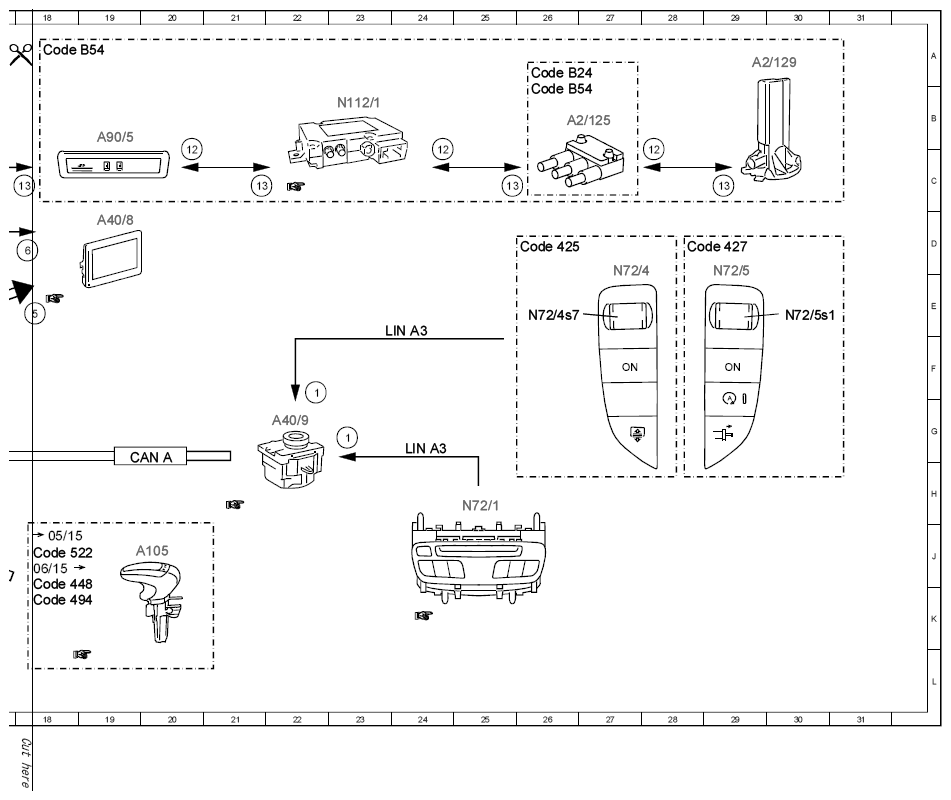

| A105 |
Touchpad |
20J |
| A2/105 |
SDAR antenna |
15K |
| A2/125 |
Communications module/stationary heater antenna splitter |
26B |
| A2/129 |
Communications module/stationary heater antenna |
29A |
| A2/23 |
GPS antenna |
3J |
| A2/5 |
Global positioning system antenna splitter |
8K |
| A26/17 |
Head unit |
11F |
| A40/8 |
Audio/COMAND display |
19D |
| A40/9 |
Audio/COMAND control panel |
22G |
| A67b1 |
Hands-free system microphone |
14D |
| A90/4 |
Tuner unit |
12K |
| A90/5 |
Multimedia connection unit |
10K |
| A90/5 |
Multimedia connection unit |
19B |
| CAN A |
Telematics CAN |
15H |
| CAN A |
Telematics CAN |
15F |
| CAN A |
Telematics CAN |
15J |
| CAN A |
Telematics CAN |
20H |
| CAN HMI |
User interface CAN |
9E |
| CAN HMI |
User interface CAN |
9E |
| CAN HMI |
User interface CAN |
11E |
| Code 348 |
Emergency call/assistance system |
6J |
| Code 425 |
6-speed manual transmission |
26D |
| Code 427 |
7G-TRONIC PLUS automatic transmission |
28D |
| Code 448 |
Touchpad |
18K |
| Code 494 |
USA version |
18K |
| Code 522 |
Audio 20 radio |
10F |
| Code 522 |
Audio 20 radio |
18J |
| Code 810 |
Sound system |
3G |
| Code B24 |
Radio remote control for stationary heater |
26A |
| Code B54 |
Live Traffic Information |
18A |
| Code B54 |
Live Traffic Information |
26B |
| Flex E |
Chassis FlexRay |
8B |
| Flex E |
Chassis FlexRay |
14B |
| LIN A3 |
LCP LIN |
24G |
| LIN A3 |
LCP LIN |
24E |
| LIN E1 |
Steering LIN |
4B |
| LVDS |
Low voltage differential signal |
12E |
| LVDS |
Low voltage differential signal |
15D |
| MOST |
Media Oriented System Transport |
8G |
| N112/1 |
Telematics services communication module |
23B |
| N135 |
Steering wheel electronics |
3B |
| N30/4 |
Electronic Stability Program control unit |
16A |
| N40/3 |
Sound system amplifier control unit |
5G |
| N72/1 |
Upper control panel control unit |
25H |
| N72/4 |
Left lower control panel |
27E |
| N72/4s7 |
Volume control button |
26E |
| N72/5 |
Right lower control panel |
29E |
| N72/5s1 |
Volume control button |
30E |
| N73 |
Electronic ignition switch control unit |
11A |
| N80 |
Steering column module control unit |
6A |
| S110 |
Left multifunction steering wheel button group |
1C |
| S111 |
Right multifunction steering wheel button group |
3C |
