| 1 |
Vehicle data, request |
27C |
| 1 |
Vehicle data, request |
30C |
| 1 |
Vehicle data, request |
22C |
| 1 |
Vehicle data, request |
22B |
| 2 |
Vehicle data, signal |
19F |
| 2 |
Vehicle data, signal |
20G |
| 2 |
Vehicle data, signal |
20D |
| 2 |
Vehicle data, signal |
27D |
| 2 |
Vehicle data, signal |
30D |
| 2 |
Vehicle data, signal |
27F |
| 2 |
Vehicle data, signal |
28B |
| 3 |
Data from service center, signal |
11E |
| 3 |
Data from service center, signal |
20E |
| 3 |
Data from service center, signal |
28C |
| 3 |
Data from service center, signal |
30C |
| 3 |
Data from service center, signal |
25G |
| 3 |
Data from service center, signal |
22C |
| 3 |
Data from service center, signal |
22B |
| 4 |
Instrument cluster, message |
20J |
| 5 |
Operation, signal |
10G |
| 5 |
Operation, signal |
8E |
| 6 |
Internet, signal |
10D |
| 6 |
Internet, signal |
12D |
| 6 |
Internet, signal |
18C |
| 6 |
Internet, signal |
14B |
| 6 |
Internet, signal |
28D |
| 6 |
Internet, signal |
30D |
| 6 |
Internet, signal |
28C |
| 6 |
Internet, signal |
30C |
| 6 |
Internet, signal |
27G |
| 6 |
Internet, signal |
22C |
| 6 |
Internet, signal |
27B |
| 6 |
Internet, signal |
23B |
| 7 |
Low voltage differential signal video signal data transfer, signal |
2G |
| 8 |
Audio/COMAND display, actuation |
3F |
| 9 |
Circuit 15, status |
11E |

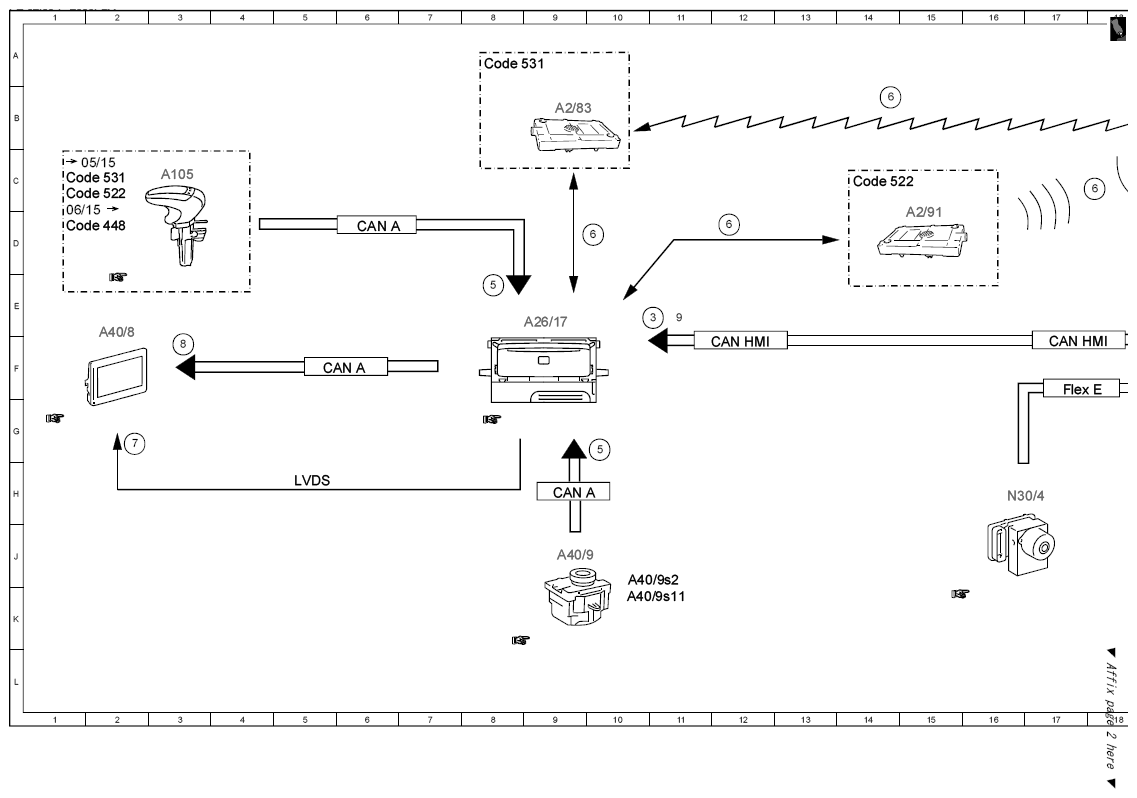

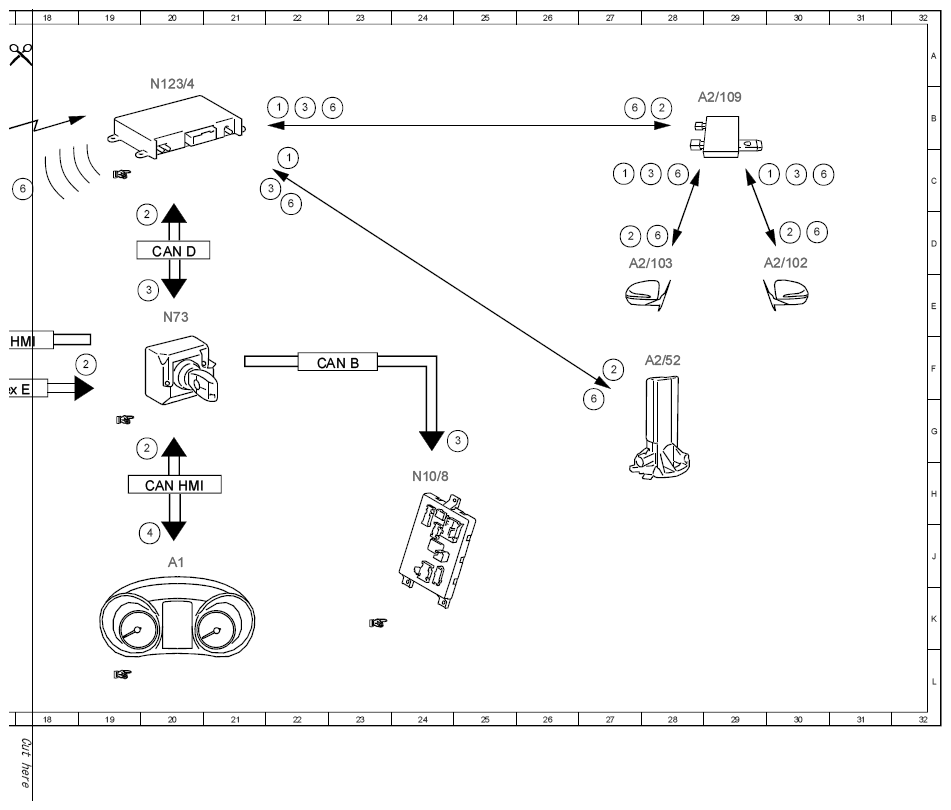

| A1 |
Instrument cluster |
20J |
| A105 |
Touchpad |
3C |
| A2/102 |
Left telephone antenna |
30D |
| A2/103 |
Right telephone antenna |
27D |
| A2/109 |
Telephone antenna splitter |
29B |
| A2/52 |
Emergency call system antenna |
28F |
| A2/83 |
WLAN antenna |
9B |
| A2/91 |
Bluetooth® antenna |
15D |
| A26/17 |
Head unit |
9E |
| A40/8 |
Audio/COMAND display |
2E |
| A40/9 |
Audio/COMAND control panel |
9J |
| A40/9s11 |
Audio/COMAND controller |
10K |
| A40/9s2 |
"Back" button |
10J |
| CAN A |
Telematics CAN |
5F |
| CAN A |
Telematics CAN |
6D |
| CAN A |
Telematics CAN |
9H |
| CAN B |
Interior CAN |
23F |
| CAN D |
Diagnostic CAN |
20D |
| CAN HMI |
User interface CAN |
12F |
| CAN HMI |
User interface CAN |
17F |
| CAN HMI |
User interface CAN |
20H |
| Code 448 |
Touchpad |
1D |
| Code 522 |
Audio 20 radio |
14C |
| Code 522 |
Audio 20 radio |
1C |
| Code 531 |
COMAND APS |
8A |
| Code 531 |
COMAND APS |
1C |
| Flex E |
Chassis FlexRay |
17F |
| LVDS |
Low voltage differential signal |
5H |
| N10/8 |
Rear SAM control unit |
24H |
| N123/4 |
Emergency call system control unit |
20B |
| N30/4 |
Electronic Stability Program control unit |
16H |
| N73 |
Electronic ignition switch control unit |
20E |
