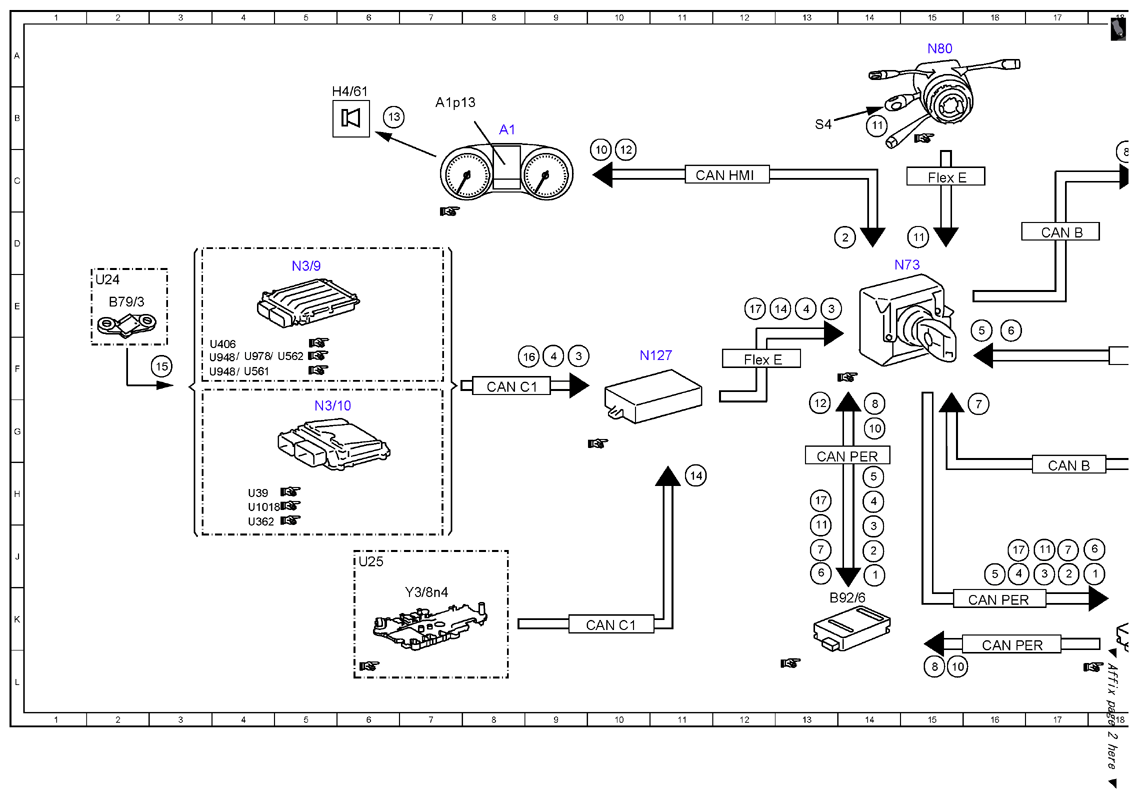

| 1 |
Circuit 15, status |
14J |
| 1 |
Circuit 15, status |
18J |
| 10 |
Instrument cluster message, request |
10C |
| 10 |
Instrument cluster message, request |
14G |
| 10 |
Instrument cluster message, request |
15L |
| 11 |
Combination switch, status |
14B |
| 11 |
Combination switch, status |
15D |
| 11 |
Combination switch, status |
13J |
| 11 |
Combination switch, status |
17J |
| 12 |
Warning tone, request |
10C |
| 12 |
Warning tone, request |
13G |
| 13 |
Speaker, actuation |
6B |
| 14 |
Gear range, status |
11H |
| 14 |
Gear range, status |
13E |
| 15 |
Manual transmission main shifter shaft position sensor, signal |
3F |
| 16 |
Reverse gear engaged, signal |
8F |
| 17 |
Reverse gear, status |
12E |
| 17 |
Reverse gear, status |
13H |
| 17 |
Reverse gear, status |
16J |
| 2 |
Blind spot assist, status |
14D |
| 2 |
Blind spot assist, status |
14J |
| 2 |
Blind spot assist, status |
17J |
| 3 |
Engine running, signal |
13E |
| 3 |
Engine running, signal |
9F |
| 3 |
Engine running, signal |
14J |
| 3 |
Engine running, signal |
17J |
| 4 |
Drivetrain operational, signal |
13E |
| 4 |
Drivetrain operational, signal |
9F |
| 4 |
Drivetrain operational, signal |
14H |
| 4 |
Drivetrain operational, signal |
16J |
| 5 |
Wheel rotation direction, signal |
16E |
| 5 |
Wheel rotation direction, signal |
14H |
| 5 |
Wheel rotation direction, signal |
16J |
| 6 |
Wheel speed, signal |
16E |
| 6 |
Wheel speed, signal |
13J |
| 6 |
Wheel speed, signal |
18J |
| 7 |
Trailer recognition, status |
13J |
| 7 |
Trailer recognition, status |
16G |
| 7 |
Trailer recognition, status |
17J |
| 8 |
Blind Spot Assist readiness indicator, request |
14F |
| 8 |
Blind Spot Assist readiness indicator, request |
15L |
| 8 |
Blind Spot Assist readiness indicator, request |
18C |
| 9 |
Blind Spot Assist readiness and warning indicator, actuation |
22C |
| A1 |
Instrument cluster |
8B |
| A1p13 |
Multifunction display |
7B |
| B79/3 |
Manual transmission main shifter shaft position sensor |
2E |
| B92/11 |
Left outer rear bumper integrated radar sensor |
18K |
| B92/6 |
Right outer rear bumper integrated radar sensor |
13K |
| CAN B |
Interior CAN |
17H |
| CAN B |
Interior CAN |
17D |
| CAN C1 |
Drive train CAN |
10K |
| CAN C1 |
Drive train CAN |
8F |
| CAN HMI |
User interface CAN |
12C |
| CAN PER |
Peripherals CAN |
13G |
| CAN PER |
Peripherals CAN |
16L |
| CAN PER |
Peripherals CAN |
16K |
| Code 550 |
Trailer hitch |
19G |
| Flex E |
Chassis FlexRay |
12F |
| Flex E |
Chassis FlexRay |
18F |
| Flex E |
Chassis FlexRay |
15C |
| H4/61 |
Instrument cluster speaker |
6B |

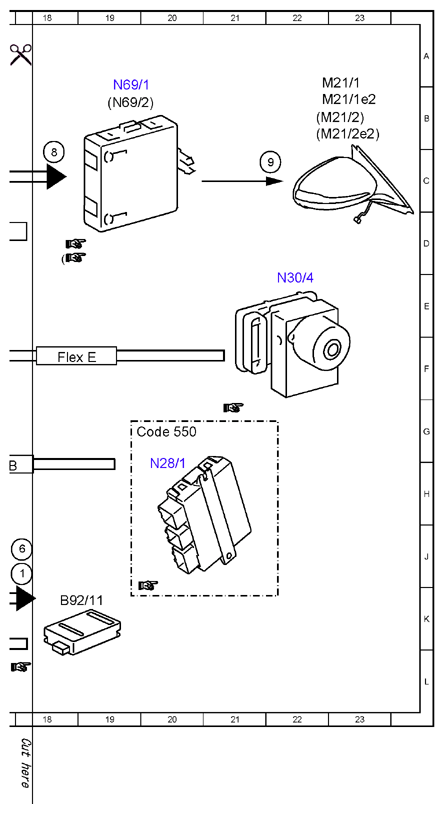

| M21/1 |
Left outside mirror |
22B |
| M21/1e2 |
Left Blind Spot Assist readiness and warning indicator |
22B |
| M21/2 |
Right outside mirror |
22B |
| M21/2e2 |
Right Blind Spot Assist readiness and warning indicator |
22B |
| N127 |
Drivetrain control unit |
10F |
| N28/1 |
Trailer recognition control unit |
20H |
| N3/10 |
ME-SFI [ME] control unit |
5G |
| N3/9 |
CDI control unit |
5D |
| N30/4 |
Electronic Stability Program control unit |
22E |
| N69/1 |
Left front door control unit |
19B |
| N69/2 |
Right front door control unit |
19B |
| N73 |
Electronic ignition switch control unit |
14D |
| N80 |
Steering column module control unit |
15A |
| S4 |
Combination switch |
13B |
| U1018 |
Valid for gasoline engine 276 |
4H |
| U24 |
Valid for manual transmission |
2E |
| U25 |
Valid for automatic transmission |
6J |
| U362 |
Valid for gasoline engine 274 |
4J |
| U39 |
Valid for gasoline engine 177 |
4H |
| U406 |
Valid for diesel engine 626 |
3F |
| U561 |
Valid for Delphi system |
4F |
| U562 |
Valid for Bosch system |
5F |
| U948 |
Valid for diesel engine 651 |
3F |
| U948 |
Valid for diesel engine 651 |
3F |
| U978 |
Valid for hybrid drive |
4F |
| Y3/8n4 |
Fully integrated transmission control unit |
7K |
