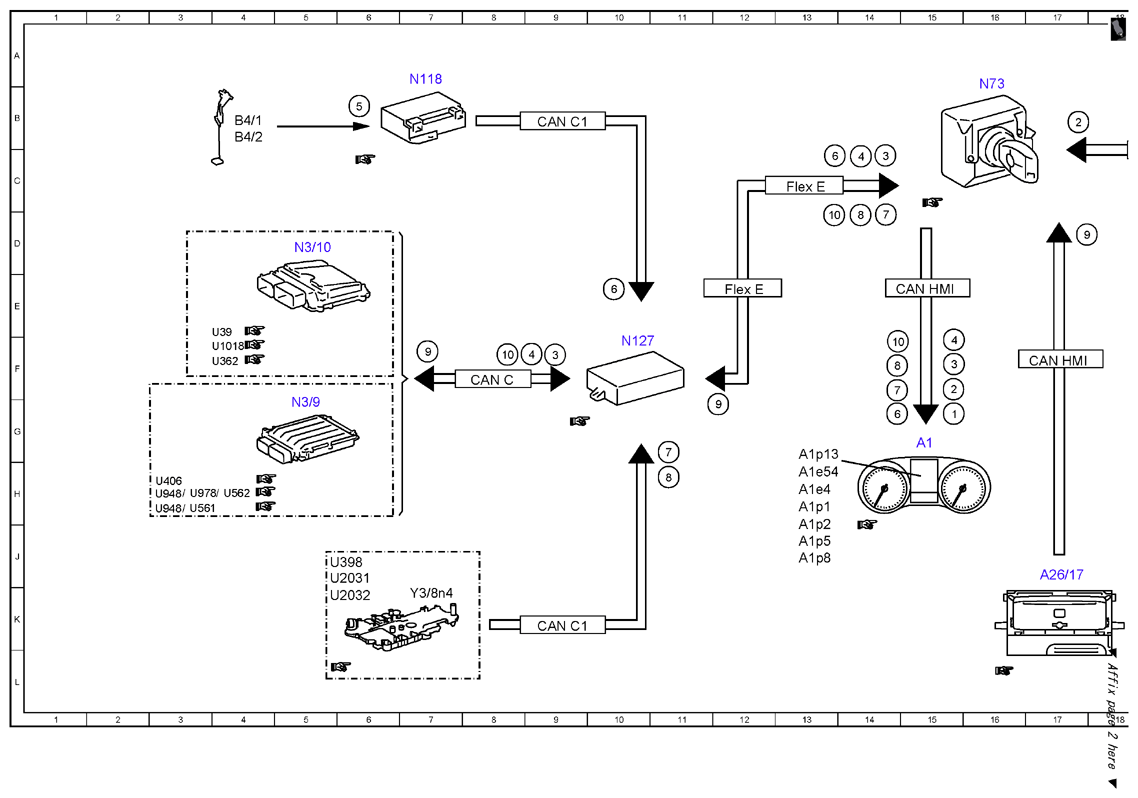

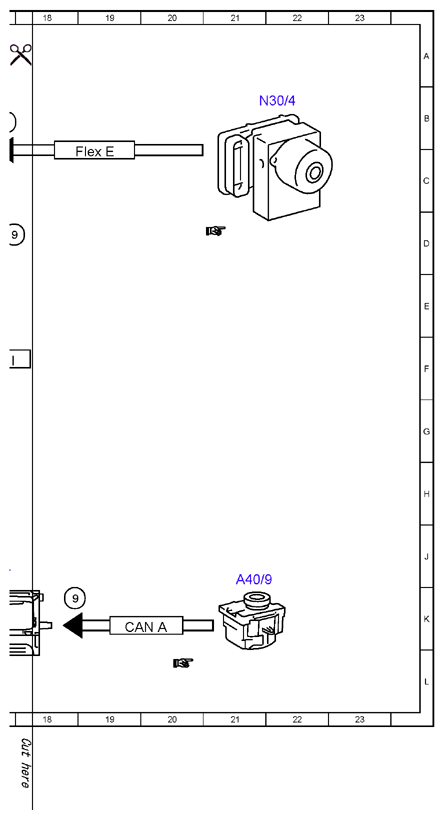

| 1 |
Circuit 15, status |
15G |
| 10 |
ECO start/stop function, status |
13D |
| 10 |
ECO start/stop function, status |
14F |
| 10 |
ECO start/stop function, status |
8F |
| 2 |
Wheel speed, signal |
17B |
| 2 |
Wheel speed, signal |
15F |
| 3 |
Engine speed, signal |
14C |
| 3 |
Engine speed, signal |
15F |
| 3 |
Engine speed, signal |
9F |
| 4 |
Coolant temperature, signal |
14C |
| 4 |
Coolant temperature, signal |
15F |
| 4 |
Coolant temperature, signal |
9F |
| 5 |
Fuel tank fuel level indicator fill level sensor, signal |
6B |
| 6 |
Fuel level, signal |
13C |
| 6 |
Fuel level, signal |
14G |
| 6 |
Fuel level, signal |
10E |
| 7 |
Gear stage, signal |
14D |
| 7 |
Gear stage, signal |
14C |
| 7 |
Gear stage, signal |
11G |
| 8 |
Transmission mode, signal |
14D |
| 8 |
Transmission mode, signal |
14F |
| 8 |
Transmission mode, signal |
11H |
| 9 |
ECO start/stop function button, status |
17D |
| 9 |
ECO start/stop function button, status |
18K |
| 9 |
ECO start/stop function button, status |
12G |
| 9 |
ECO start/stop function button, status |
7F |
| A1 |
Instrument cluster |
15G |
| A1e4 |
Fuel reserve indicator lamp |
13H |
| A1e54 |
Coolant temperature warning lamp |
13H |
| A1p1 |
Coolant temperature gauge |
13H |
| A1p13 |
Multifunction display |
13G |
| A1p2 |
Fuel level indicator |
13J |
| A1p5 |
Tachometer |
13J |
| A1p8 |
Speedometer |
13J |
| A26/17 |
Head unit |
17J |
| A40/9 |
Audio/COMAND control panel |
21J |
| B4/1 |
Fuel tank fuel level indicator fill level sensor, left |
4B |
| B4/2 |
Fuel tank fuel level indicator fill level sensor, right |
4B |
| CAN A |
Telematics CAN |
19K |
| CAN C |
Engine CAN |
8F |
| CAN C1 |
Drive train CAN |
9K |
| CAN C1 |
Drive train CAN |
9B |
| CAN HMI |
User interface CAN |
15E |
| CAN HMI |
User interface CAN |
17F |
| Flex E |
Chassis FlexRay |
12E |
| Flex E |
Chassis FlexRay |
13C |
| Flex E |
Chassis FlexRay |
19C |
| N118 |
Fuel pump control unit |
7A |
| N127 |
Drivetrain control unit |
10F |
| N3/10 |
ME-SFI [ME] control unit |
5D |
| N3/9 |
CDI control unit |
5G |
| N30/4 |
Electronic Stability Program control unit |
22B |
| N73 |
Electronic ignition switch control unit |
16B |
| U1018 |
Valid for gasoline engine 276 |
4F |
| U2031 |
Valid for transmission 724 |
5J |
| U2032 |
Valid for transmission 722 |
5K |
| U362 |
Valid for gasoline engine 274 |
4F |
| U39 |
Valid for gasoline engine 177 |
4E |
| U398 |
Valid for transmission 725 (NAG3) |
5J |
| U406 |
Valid for diesel engine 626 |
3H |
| U561 |
Valid for Delphi system |
3H |
| U562 |
Valid for Bosch system |
4H |
| U948 |
Valid for diesel engine 651 |
3H |
| U948 |
Valid for diesel engine 651 |
3H |
| U978 |
Valid for hybrid drive |
3H |
| Y3/8n4 |
Fully integrated transmission control unit |
7K |
