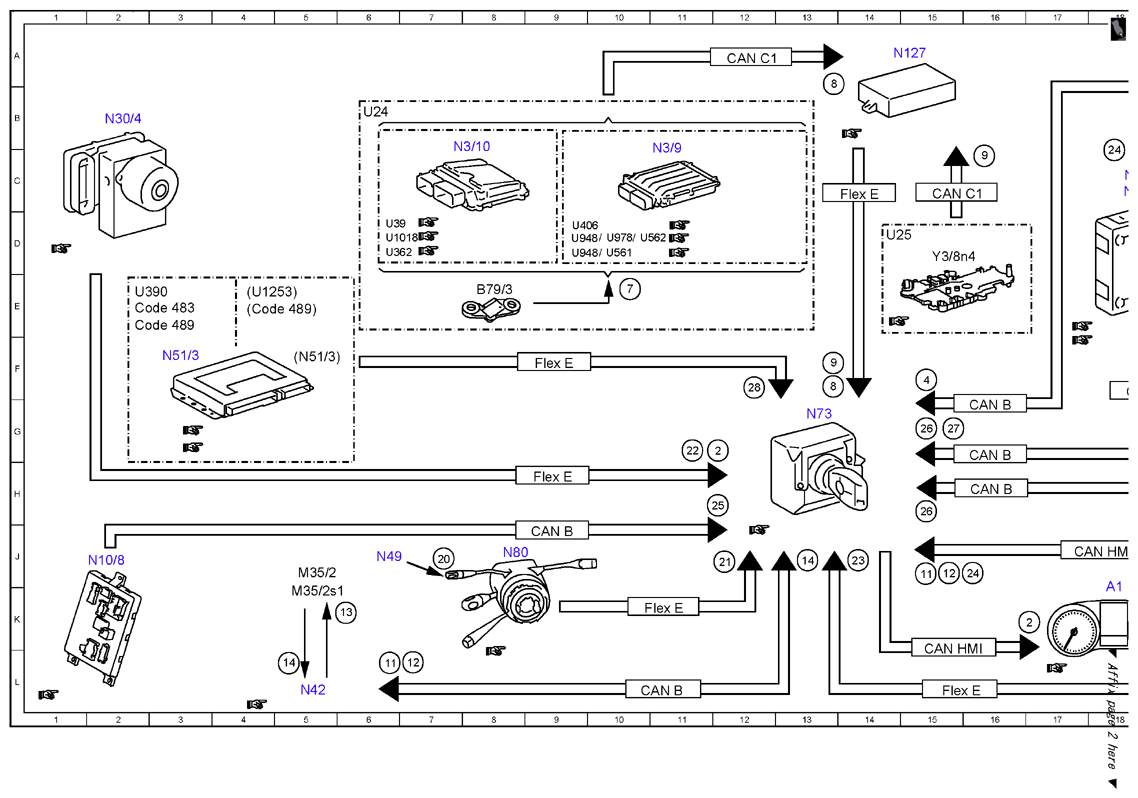

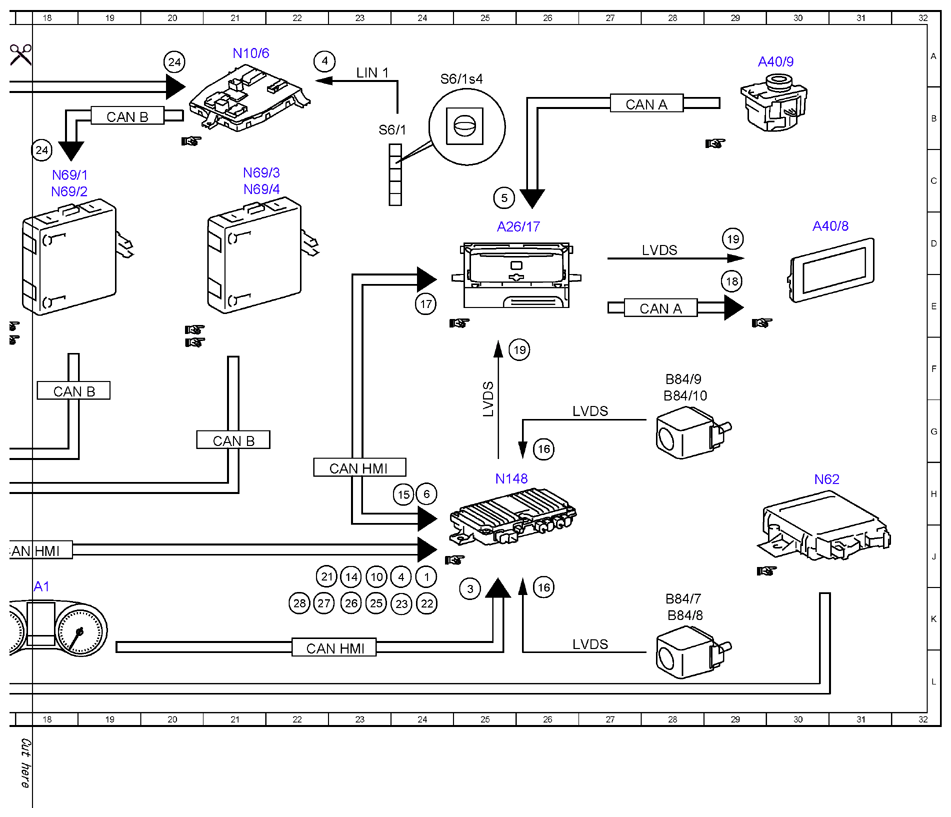

| 1 |
Circuit 15, status |
24J |
| 10 |
Reverse gear, status |
23J |
| 11 |
"Open" rear camera cover, request |
15J |
| 11 |
"Open" rear camera cover, request |
6L |
| 12 |
"Close" rear camera cover, request |
15J |
| 12 |
"Close" rear camera cover, request |
15J |
| 13 |
Rear camera cover motor, actuation |
6K |
| 14 |
Rear camera cover motor switch, status |
13J |
| 14 |
Rear camera cover motor switch, status |
5K |
| 14 |
Rear camera cover motor switch, status |
23J |
| 15 |
360° camera service mode, request |
24H |
| 16 |
Camera image, signal |
26K |
| 16 |
Camera image, signal |
26G |
| 17 |
360° camera display, request |
24E |
| 18 |
Audio/COMAND display, request |
29D |
| 19 |
Processed image data, signal |
29D |
| 19 |
Processed image data, signal |
26F |
| 2 |
Wheel speed, signal |
12G |
| 2 |
Wheel speed, signal |
17K |
| 20 |
Steering wheel angle sensor, signal |
7J |
| 21 |
Steering wheel angle, signal |
12J |
| 21 |
Steering wheel angle, signal |
22J |
| 22 |
Wheel angle, signal |
24K |
| 22 |
Wheel angle, signal |
11G |
| 23 |
Parking system, status |
14J |
| 23 |
Parking system, status |
24K |
| 24 |
Ambient illumination, request |
20A |
| 24 |
Ambient illumination, request |
18C |
| 24 |
Ambient illumination, request |
16J |
| 25 |
Trunk lid/liftgate lock main catch switch, status |
12H |
| 25 |
Trunk lid/liftgate lock main catch switch, status |
23K |
| 26 |
Door rotary tumbler switch, status |
15H |
| 26 |
Door rotary tumbler switch, status |
23K |
| 26 |
Door rotary tumbler switch, status |
15H |
| 27 |
Automatic power folding mirrors, status |
15G |
| 27 |
Automatic power folding mirrors, status |
22K |
| 28 |
Vehicle level, status |
12F |
| 28 |
Vehicle level, status |
22K |
| 3 |
Vehicle speed, signal |
25K |
| 4 |
360° camera button, status |
15F |
| 4 |
360° camera button, status |
24J |
| 4 |
360° camera button, status |
22A |
| 5 |
Operation, signal |
25C |
| 6 |
360° camera function, status |
|
| 7 |
Manual transmission main shifter shaft position sensor, signal |
10E |
| 8 |
Reverse gear engaged, signal |
13F |
| 8 |
Reverse gear engaged, signal |
13A |
| 9 |
Gear range, status |
16C |
| 9 |
Gear range, status |
13F |
| A1 |
Instrument cluster |
18K |
| A26/17 |
Head unit |
25D |
| A40/8 |
Audio/COMAND display |
30D |
| A40/9 |
Audio/COMAND control panel |
30A |
| B79/3 |
Manual transmission main shifter shaft position sensor |
8E |
| B84/10 |
Rear end 360° camera |
28G |
| B84/7 |
Left outside mirror 360° camera |
28K |
| B84/8 |
Right outside mirror 360° camera |
28K |
| B84/9 |
Front end 360° camera |
28F |
| CAN A |
Telematics CAN |
28E |
| CAN A |
Telematics CAN |
27B |
| CAN B |
Interior CAN |
9J |
| CAN B |
Interior CAN |
16G |
| CAN B |
Interior CAN |
18F |
| CAN B |
Interior CAN |
11L |
| CAN B |
Interior CAN |
16G |
| CAN B |
Interior CAN |
19B |
| CAN B |
Interior CAN |
16H |
| CAN B |
Interior CAN |
21G |
| CAN C1 |
Drive train CAN |
15C |
| CAN C1 |
Drive train CAN |
12A |
| CAN HMI |
User interface CAN |
18J |
| CAN HMI |
User interface CAN |
22L |
| CAN HMI |
User interface CAN |
15L |
| CAN HMI |
User interface CAN |
23H |
| Code 483 |
ADVANCED AGILITY package |
2E |
| Code 489 |
AIR BODY CONTROL |
4E |
| Code 489 |
AIR BODY CONTROL |
2E |
| Flex E |
Chassis FlexRay |
14C |
| Flex E |
Chassis FlexRay |
9H |
| Flex E |
Chassis FlexRay |
9F |
| Flex E |
Chassis FlexRay |
11K |
| Flex E |
Chassis FlexRay |
15L |
| LIN 1 |
Instrument panel LIN |
23A |
| LVDS |
Low voltage differential signal |
28D |
| LVDS |
Low voltage differential signal |
27G |
| LVDS |
Low voltage differential signal |
27K |
| LVDS |
Low voltage differential signal |
25F |
| M35/2 |
Rear camera cover motor |
5J |
| M35/2s1 |
Rear camera cover motor switch |
5K |
| N10/6 |
Front SAM control unit |
21A |
| N10/8 |
Rear SAM control unit |
2J |
| N127 |
Drivetrain control unit |
14A |
| N148 |
360° camera control unit |
25H |
| N3/10 |
ME-SFI [ME] control unit |
8C |
| N3/9 |
CDI control unit |
11C |
| N30/4 |
Electronic Stability Program control unit |
2B |
| N42 |
Camera cover control unit |
5L |
| N49 |
Steering wheel angle sensor |
6J |
| N51/3 |
AIR BODY CONTROL control unit |
3F |
| N51/3 |
AIR BODY CONTROL control unit |
5F |
| N62 |
Parking system control unit |
30H |
| N69/1 |
Left front door control unit |
18C |
| N69/2 |
Right front door control unit |
18C |
| N69/3 |
Left rear door control unit |
21C |
| N69/4 |
Right rear door control unit |
21C |
| N73 |
Electronic ignition switch control unit |
13G |
| N80 |
Steering column module control unit |
8J |
| S6/1 |
Driver-side instrument panel button group |
23B |
| S6/1s4 |
360° camera button |
24A |
| U1018 |
Valid for gasoline engine 276 |
6D |
| U1253 |
Valid for model 253 |
4E |
| U24 |
Valid for manual transmission |
6B |
| U25 |
Valid for automatic transmission |
14D |
| U362 |
Valid for gasoline engine 274 |
6D |
| U39 |
Valid for gasoline engine 177 |
6D |
| U390 |
Valid for model 205 |
2E |
| U406 |
Valid for diesel engine 626 |
9D |
| U561 |
Valid for Delphi system |
10D |
| U562 |
Valid for Bosch system |
10D |
| U948 |
Valid for diesel engine 651 |
9D |
| U948 |
Valid for diesel engine 651 |
9D |
| U978 |
Valid for hybrid drive |
10D |
| Y3/8n4 |
Fully integrated transmission control unit |
15D |
