| A0 |
Use of wiring diagrams |
72L |
| Code 460 |
Canada version |
58F |
| Code 494 |
USA version |
58F |
| Code ME04 |
Hybrid drive 20 KW VARIANT |
10E |
| Code ME04 |
Hybrid drive 20 KW VARIANT |
53F |
| Code ME04 |
Hybrid drive 20 KW VARIANT |
49F |
| Code ME05 |
HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) |
10E |
| Code ME06 |
Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) |
10F |
| Code ME06 |
Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) |
53F |
| Code ME06 |
Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) |
49F |

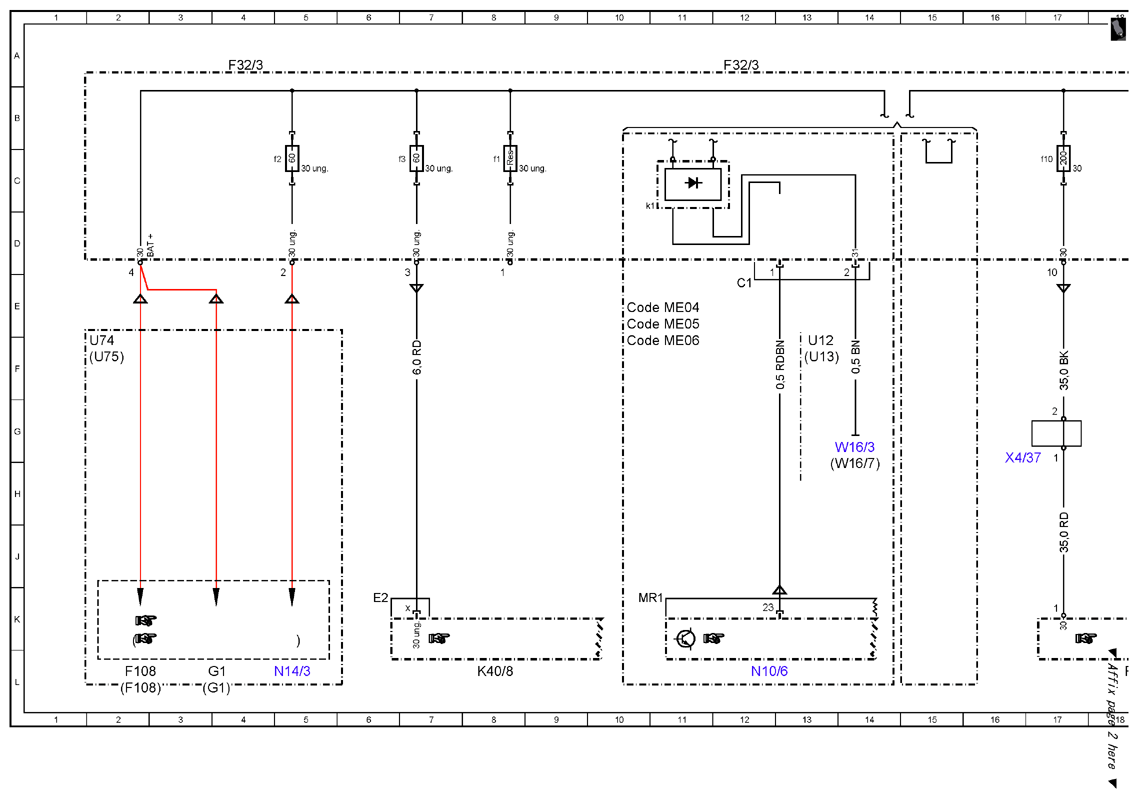

| F108 |
Battery clamp fuse |
2L |
| F108 |
Battery clamp fuse |
2L |

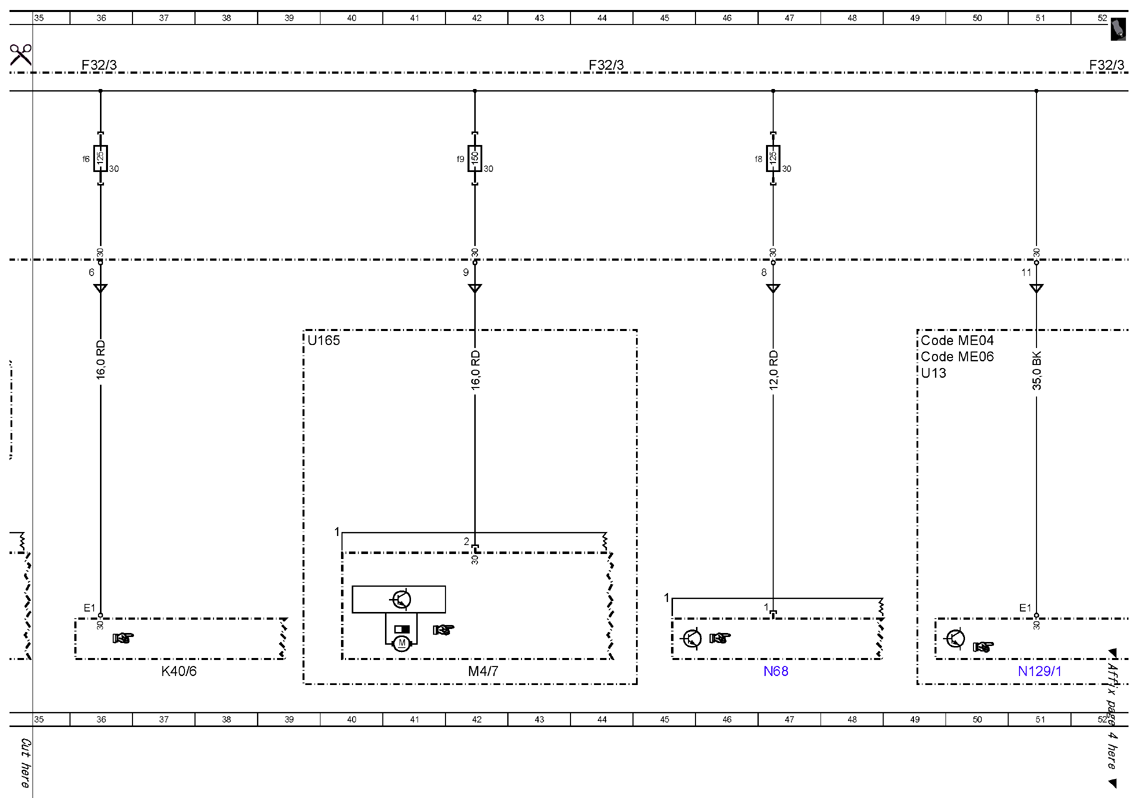

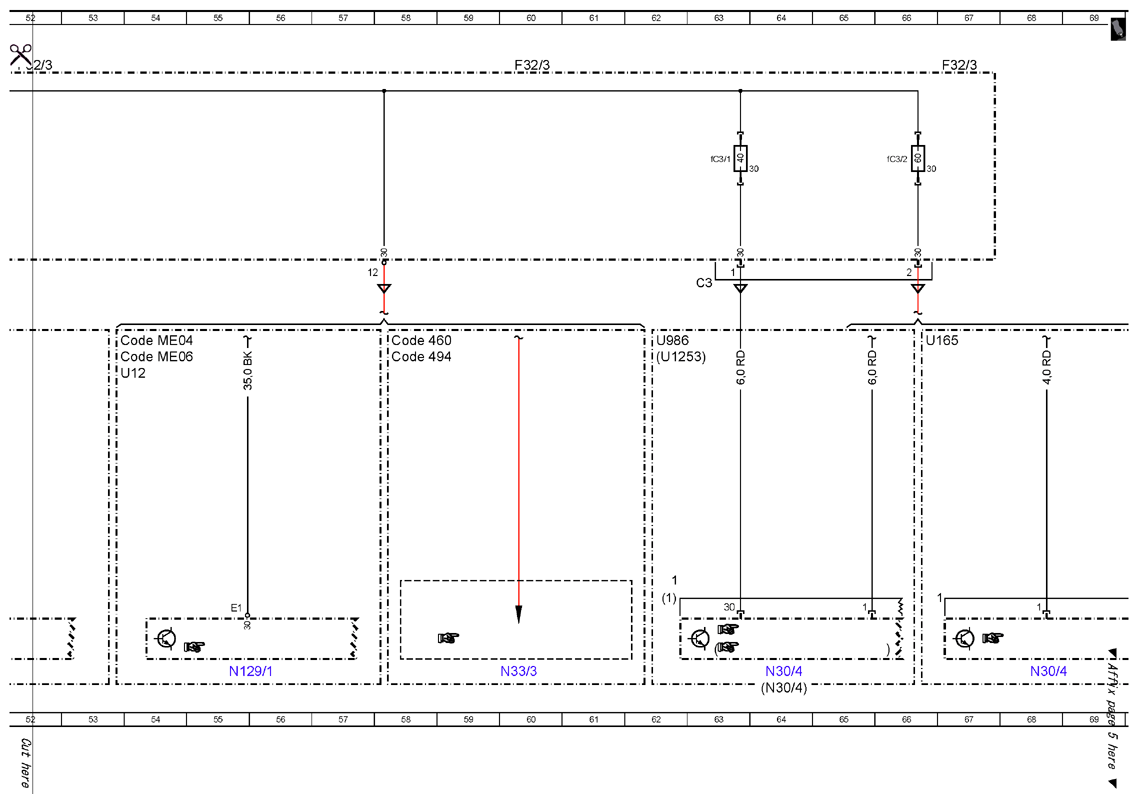

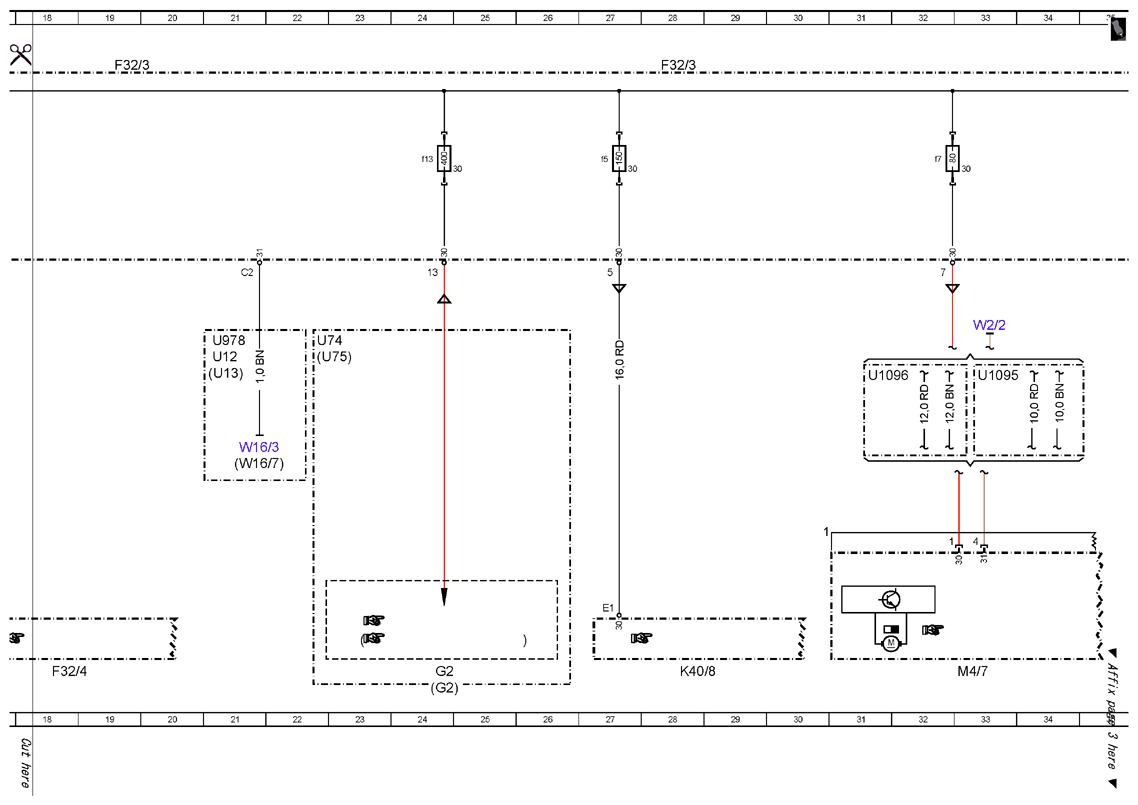

| F32/3 |
Engine compartment prefuse box |
4A |
| F32/3 |
Engine compartment prefuse box |
12A |
| F32/3 |
Engine compartment prefuse box |
19A |
| F32/3 |
Engine compartment prefuse box |
28A |
| F32/3 |
Engine compartment prefuse box |
36A |
| F32/3 |
Engine compartment prefuse box |
44A |
| F32/3 |
Engine compartment prefuse box |
52A |
| F32/3 |
Engine compartment prefuse box |
60A |
| F32/3 |
Engine compartment prefuse box |
67A |
| F32/3f1 |
Fuse 1 |
8C |
| F32/3f10 |
Fuse 10 |
17C |
| F32/3f13 |
Fuse 13 |
24C |
| F32/3f2 |
Fuse 2 |
4C |
| F32/3f3 |
Fuse 3 |
6C |
| F32/3f5 |
Fuse 5 |
27C |
| F32/3f6 |
Fuse 6 |
36C |
| F32/3f7 |
Fuse 7 |
32C |
| F32/3f8 |
Fuse 8 |
46C |
| F32/3f9 |
Fuse 9 |
42C |
| F32/3fC3/1 |
Electrical fuse C3/1 |
63B |
| F32/3fC3/2 |
Electrical fuse C3/2 |
66B |
| F32/3k1 |
Decoupling relay |
10C |
| F32/4 |
Vehicle interior prefuse box |
18L |
| G1 |
On-board electrical system battery |
4L |
| G1 |
On-board electrical system battery |
3L |
| G2 |
Alternator |
24L |
| G2 |
Alternator |
24L |
| K40/6 |
Left fuse and relay module |
37L |
| K40/8 |
Engine fuse and relay module |
8L |
| K40/8 |
Engine fuse and relay module |
28L |
| M4/7 |
Fan motor |
33L |
| M4/7 |
Fan motor |
42L |
| N10/6 |
Front SAM control unit |
12L |
| N129/1 |
Power electronics control unit |
51L |
| N129/1 |
Power electronics control unit |
55L |
| N14/3 |
Glow output stage |
5L |
| N30/4 |
Electronic Stability Program control unit |
64L |
| N30/4 |
Electronic Stability Program control unit |
64L |
| N30/4 |
Electronic Stability Program control unit |
68L |
| N33/3 |
Catalytic converter heater control unit |
60L |
| N68 |
Electrical power steering control unit |
47L |
| U1095 |
Valid for fan motor 600W |
33F |
| U1096 |
Valid for fan motor 850W |
31F |
| U12 |
Valid for left-hand drive vehicles |
13F |
| U12 |
Valid for left-hand drive vehicles |
21F |
| U12 |
Valid for left-hand drive vehicles |
53F |
| U1253 |
Valid for model 253 |
62F |
| U13 |
Valid for right-hand drive vehicles |
21F |
| U13 |
Valid for right-hand drive vehicles |
13F |
| U13 |
Valid for right-hand drive vehicles |
49F |
| U165 |
Valid for AMG |
39F |
| U165 |
Valid for AMG |
66F |
| U74 |
Valid for diesel engines |
2F |
| U74 |
Valid for diesel engines |
22F |
| U75 |
Valid for gasoline engines |
2F |
| U75 |
Valid for gasoline engines |
22F |
| U978 |
Valid for hybrid drive |
21F |
| U986 |
Not valid for AMG |
62F |
| W16/3 |
Left major assembly compartment ground point |
14G |
| W16/3 |
Left major assembly compartment ground point |
21G |
| W16/7 |
Right major assembly compartment electronics ground point |
14H |
| W16/7 |
Right major assembly compartment electronics ground point |
21H |
| W2/2 |
Left front ground point |
33E |
| X4/37 |
Terminal block (circuit 30) |
16H |
